嵌套报表

嵌套报表其实是一种设计技巧的应用，类似编码过程中的模块化设计。当报表的复杂程度让设计者开始觉得逻辑混乱的时候，可以使用嵌套报表设计方法，将报表拆分为多个不同的设计页面，然后使用一个总的页面将这些设计页面整合起来展现。    此外，嵌套报表有时候也会用于主从结构的实现，通过逐层嵌套，可以实现无限层次的主从结构数据展现。

创建数据集

第一个数据集（承包商违章缴款记录）：

select FCompanyId, FTargetName,FMoney
from D_Violation a

第二个数据集（承包商信息）：

select FName,FPrincipal,FPrincipalPhone,FContractProjec
from D_Contractor
where FNumber = ?

如上条件（承包商编号）就是一个暂位符，因为实际的参数要从第一个数据集中获取。当条件用"？"号指定后

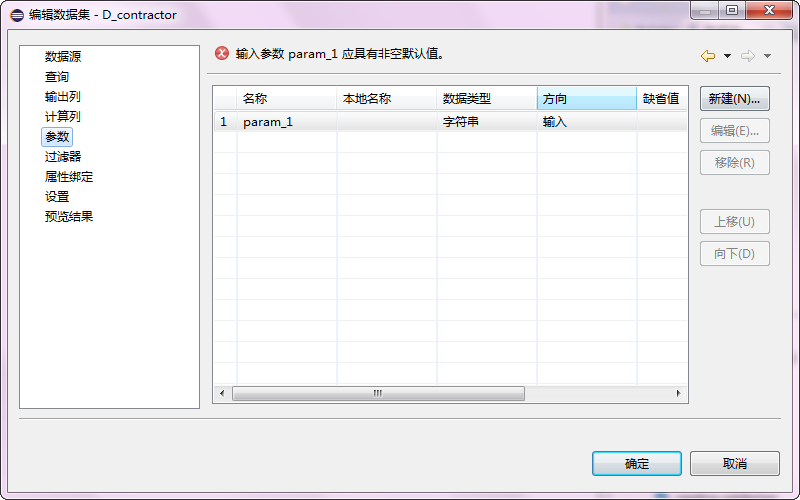

编辑器就要你指定一个数据集参数了如：

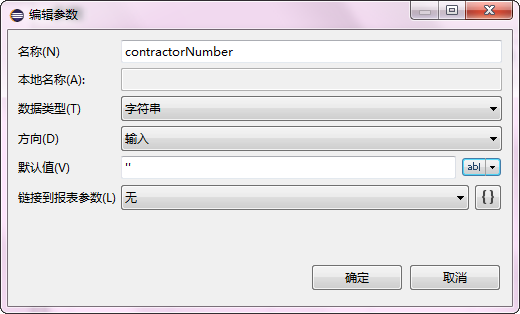

我们为其指定一个默认的参数空字符串

准备完数据集后，就来绘制表格了：

 1． 建立一个1列2行的网络。
 2． 拖拽一个2行2列表格至第二行的网格中；
 3． 选中表格的第一个“明细数据”行，右键点击后选择“合并单元格”将本行两列 合并为一列。
 4.  拖拽一个网络4 列1行至表格的第一个“明细数据”行中（即刚合并的行）
 5． 拖拽一个表格至第二个“明细数据”行中的第一列中，设定其为2列2行。完成后将这个刚插入的子表的“页眉行”和“页脚行”删除掉。
 6．向主表的第二个“明细数据”行的第二格进行与上一步同样的操作，插入一个相同的子表。

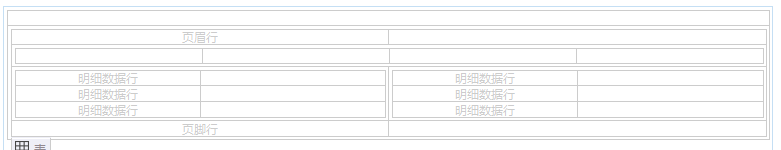

操作完后如下图：

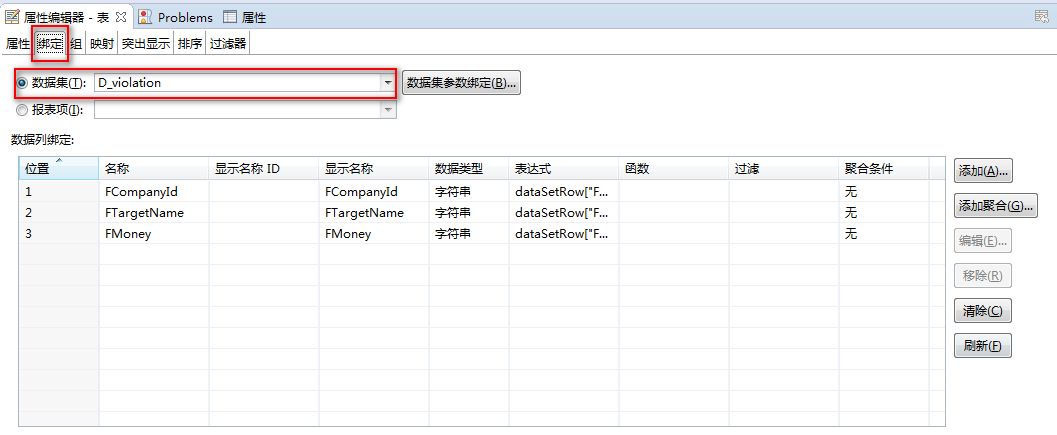

选主表为其绑定一个数据集（ 承包商违章信息）：

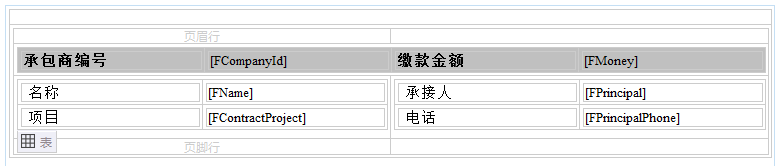

将字段从数据集中拖拽至主表中如：

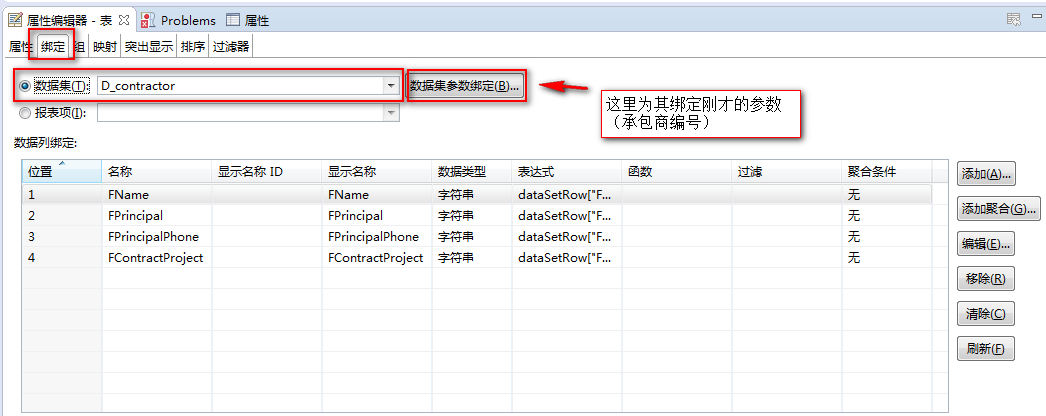

两张子表任选一张为其绑定数据

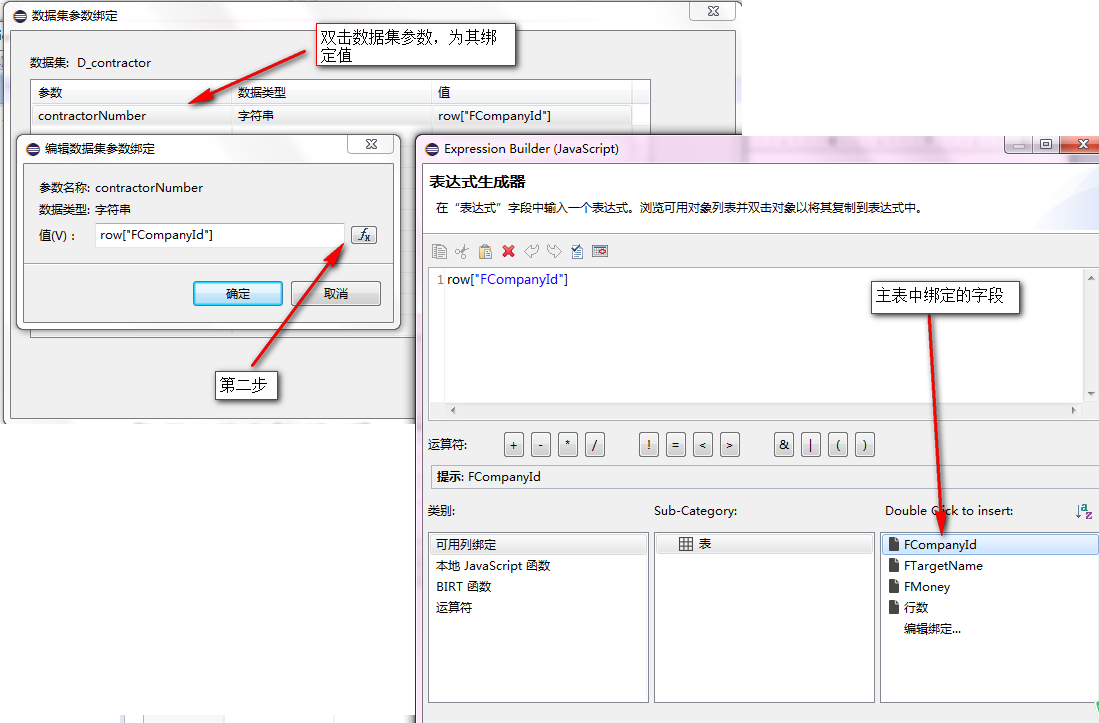

同样另一张表也是同样的操作，结束后就可以为子表绑定数据了。如下面图

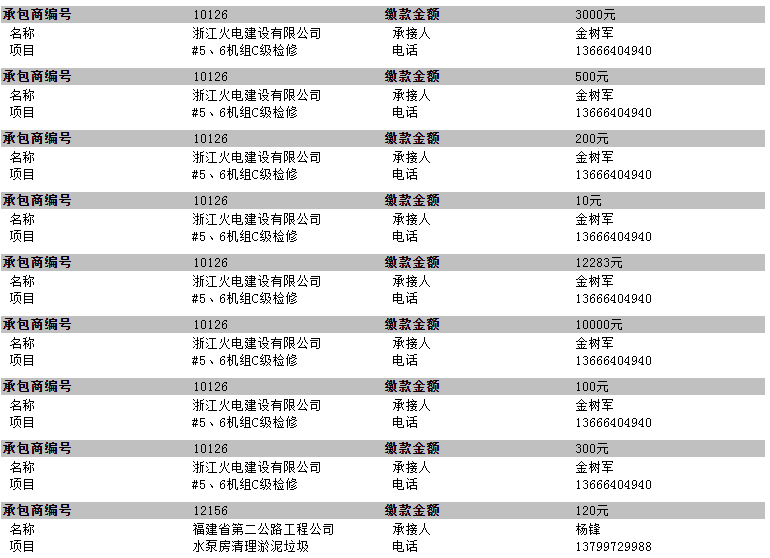

最后结果如：
