ae（ArcEngine） java swing开发入门系列（1）：开发环境和代码部署

2019独角兽企业重金招聘Python工程师标准>>>

前言：做ae开发大部分人都是用C#版，很少用到java版，本系列文章主要介绍java版ae开发的入门，对于ae接口的高级应用，可以看C#版相关文章



开发环境软件：

Intellij IDEA 2018

java jdk 1.8 32位版

arcgis desktop 10.4.1

ArcObject sdk java 10.4.1



PS：本文要求读者有一定java开发基础，有jdk配置和idea使用经验，否则牵涉基础知识太多没法解释全

PS：本文使用的控件库是swing，swing是目前java cs端最流行，资料最全，坑最少，但不是最新的控件库。更新的JavaFX在嵌入MapControl不能正常显示，但除了MapControl之外的ae接口倒是正常

PS：ae 10.4的运行环境，也就是以前的ae runtime叫ArcGIS_Engine_Windows_1041_152027.exe，如果用的是破解，千万不能装！！装了后许可初始化不能通过，因此现在用desktop作为运行环境



• 首次进行java ae开发的配置

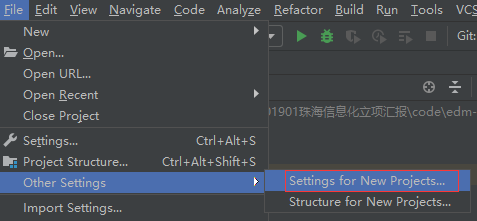

首先是idea的配置

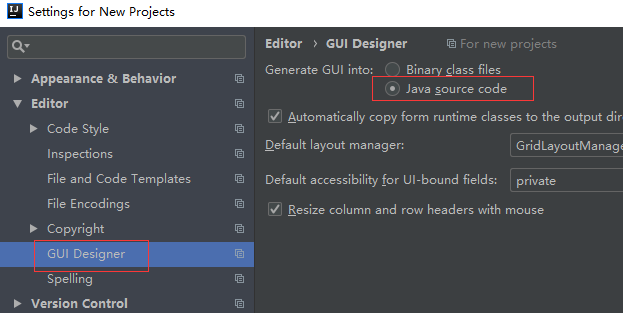

此配置意思是swing界面编辑结果自动生成到代码（PS：对于winform开发就是designer文件）



• 每次打开新代码的配置

PS：本文配有demo代码，这里的说明是针对这套代码的，跟ae和swing没有绝对的关系



本代码使用了maven，集成了springboot，因此打开代码后，jdk配置，刷新maven依赖等都要做一次，在此不展开说明

Jdk方面，只能用32位的jdk（因为ae和Arcgis desktop都是32位软件，而我们的程序调用了他们的dll）

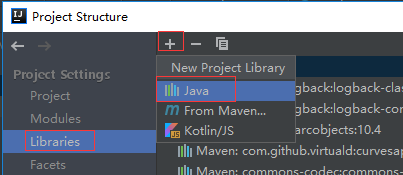

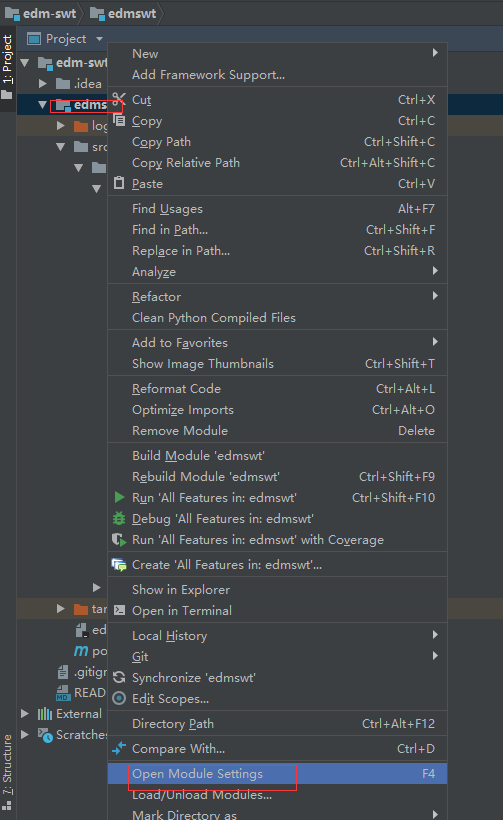

引用依赖forms_rt.jar：

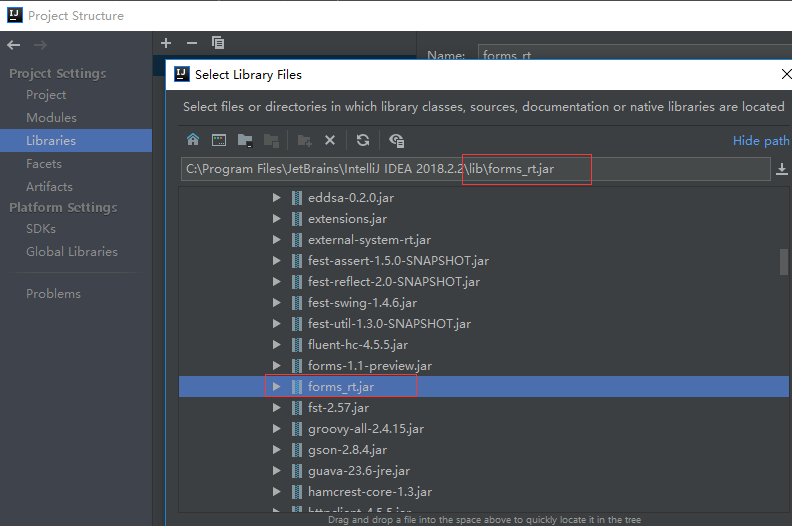

Swing编译时需要forms_rt.jar，此文件在idea安装目录中

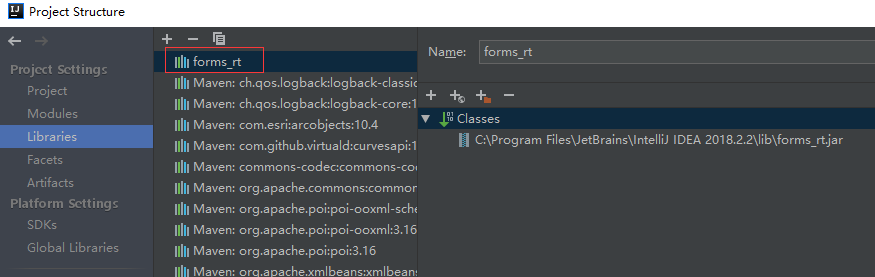

添加完成后的样子



复制arcobjects.jar到代码文件：

由于arcobjects.jar很大所以没打包到代码，要开发人员自行获取并拷到代码的指定目录

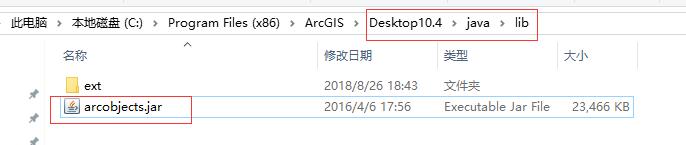

arcobjects.jar在arcgis desktop的安装目录下，这里：

PS：奇怪的是DeveloperKit10.4目录下没此文件



然后拷到代码中这个目录



Run Debug配置：

除了一般的配置外，还要增加这些

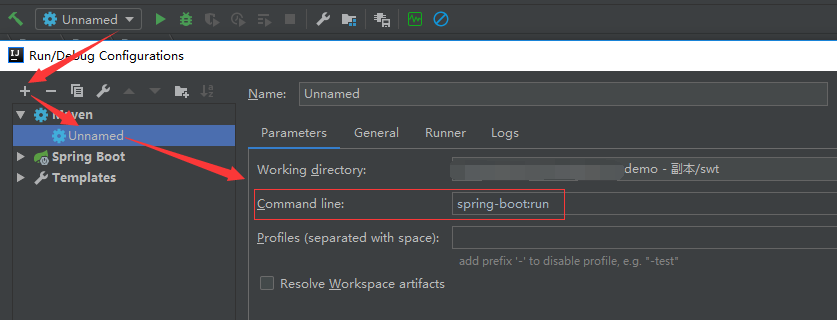

在Run Debug配置添加一个maven项目，并添加下图一句：spring-boot:run（PS：这是springboot需要的）

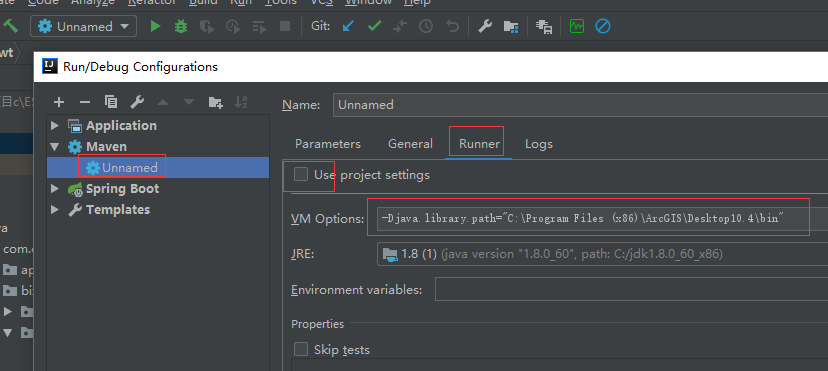

在Runner（这里配置的java运行环境的配置）的tab，不勾选【使用工程配置】，【vm option】输入-Djava.library.path="C:\Program Files (x86)\ArcGIS\Desktop10.4\bin"，注意这是desktop安装目录，要按自己电脑真实情况修改



到此代码配置完成，可以开始调试，点这里

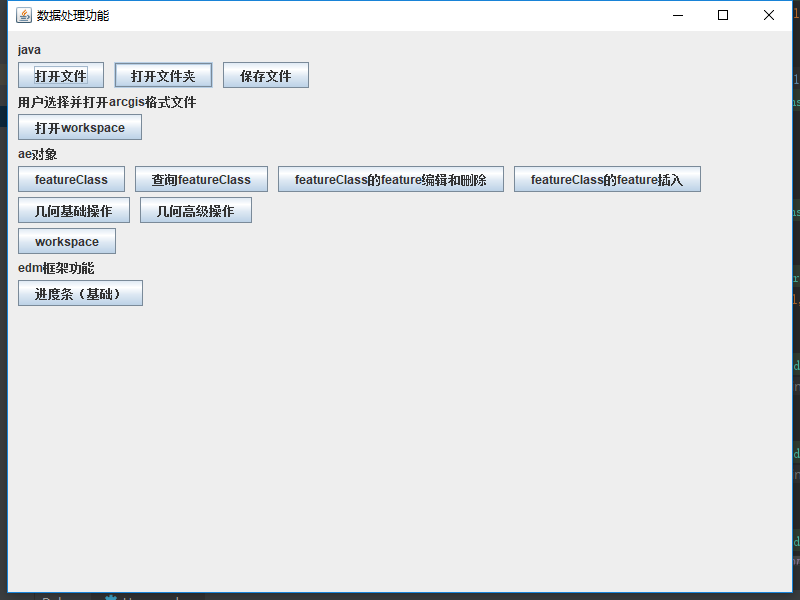

运行效果，这套代码是一个demo，可以从各按钮找到对应的demo代码



附属代码，百度网盘：链接：https://pan.baidu.com/s/1NmbDyLS2PulWPnK6usfm7g
提取码：gxa2


csdn下载：https://download.youkuaiyun.com/download/cannel/10951872
