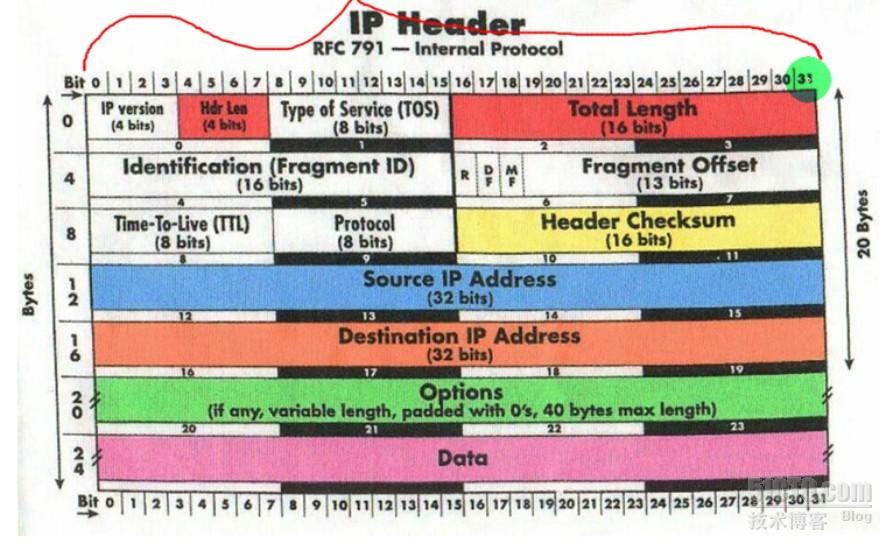

IP数据包的首部





 Version（版本号）          //如IPV4，IPV6

 IHL （Inernet Header Length, IP包头的长度） 4字节为1个单位来记录

 Type of Service(服务类型)
       //D：若为0表示一般延迟，若为1表示为低延迟，
       //T：若为0表示一般传输量，若为1表示高传输量；
       //R：若为0表示一般可靠度，若为1表示高可靠度
       //UU：保留尚未被使用
       //PPP：表示此IP数据包的优先级，目前很少使用

 Total Length（总长度）
     //指这个IP数据包的总容量，包括报头与数据DATA部分，最大可达65535bytes

 Identification（识别码）
     //每个小IP分段是否来自同一个IP资料，那就是这个标示符的作用

 Flages（特殊标志）
     //这个地方的内容为“0DM”，其意义为：
      D：若为0表示可以分段，若为1表示不可分段。
      M：若为0表示此IP最后分段，若为1表示非最后分段、、
 Fragment Offset(分段偏移)
     //有点像是序号，有这个序号才能将所有的小IP分段组合成为原本的IP数据包大小。

 Time To Live (TTL,生存时间)
     //当这个IP数据包通过一个路由器时，TTL就会减1，当TTL为0时，这个数据包将会被直接丢弃。
 Protocol Number(协议代码)
     //来自传输层与网络层本身的其他数据都是放置在IP数据包中，序号对应相关的协议，如6代表TCP协议
 Header Checksum(报头校验码)
     //用于检查这个IP报头是否存在错误
 Sourse Address(来源的IP地址)
     //从这里我们也知道IP是32位的
 Destination Address
     //目标IP地址
 Options（其他参数）
     //提供包括安全处理机制、路由记录、时间戳、严格与宽松的来源路由等。
 Padding（补齐项目）
     //若Options的数据不足32bits时，则由Padding自动补齐

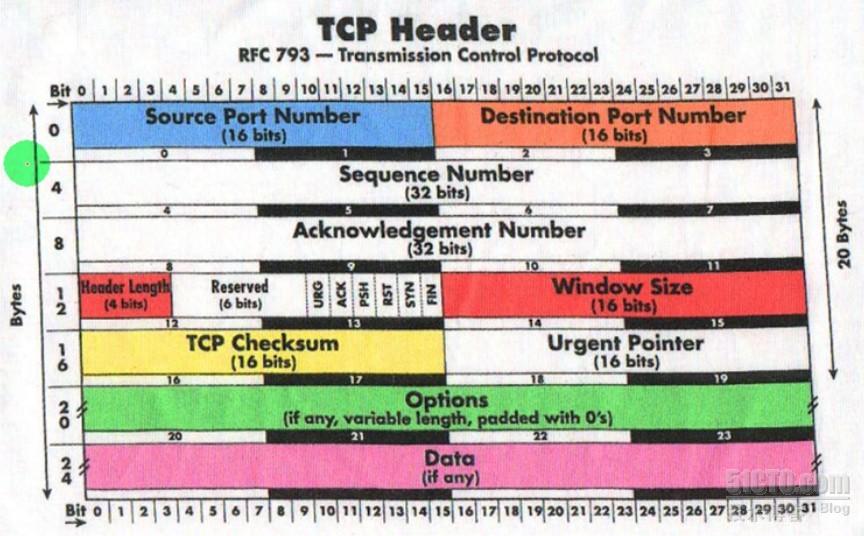

TCP数据包的首部





 Source Port （源端口）

 Destination Port（目标端口）

 Sequence Number（数据包序列号）
      //TCP太大分段时，这个记录每段的序列号，便于组合。
 Acknowledge Number（回应序号）
      //为了确定主机确实收到我们所发出的数据包，
 Data Offset（数据补偿）
      //由于Options字段是非固定的们为了要确认整个TCP数据包的大小，就需要这个标志来说明整个数据包字段的起始位置。
 Reserver（保留）
      //未使用的字段
 Code (Control Flag,控制标志码)
      //当我们进行网络连接的时候，必须要说明这个连接的状态，好让接受端了解这个数据包的主要动作。共有6个bits，分别代表6个句柄，若为1则为启动：
   URG(Urgent)
      //若为1则代表该数据包为紧急数据包，接受端应该紧急处理，此时Urgent Pointer会被启用
   ACK(Acknowledge)
      //若为1则代表这个数据包为响应数据包，则与Acknowledge Number有关
   PSH(Push function)
      //若为1，代表要求对方立即传送缓冲区内的其他对应数据包，而无需等待缓冲区满了才发送
   RST(Reset)
      //若为1时，代表连接马上结束，而无需等待终止确认手续，
   SYN(Synchronous)
      //若为1，代表发送端希望双方建立同步处理，也就是要求建立连接，通常带有SYN的数据包表示“主动”要连接到对方的意思
   FIN(Finish)
      /若为1，代表传送结束，所以通知对方数据传送完毕，是否同意断线，知识发送者还在等待对方的响应而已。
 Window（滑动窗口）
      //控制数据包的流量，可以告诉对方目前本机的缓冲器还可以接收的数据包，当其为0时表示缓冲器已满，所以应该要暂停传送数据
 Checksum（确认校验码）
      //当数据送出前，会进行一个校验动作，并将该动作标注在字段上，接收者接收到后，会再次验证，相符就接收。
 Urgent Pointer（紧急数据）
      //同URG
 Options（其他参数）
     //提供包括安全处理机制、路由记录、时间戳、严格与宽松的来源路由等。
 Padding（补齐项目）
     //若Options的数据不足32bits时，则由Padding自动补齐
