Chisel数据类型（Data）与Module的绑定关系，根据Data的使用方式不同，而有多种绑定类型。

参考链接：

https://github.com/freechipsproject/chisel3/blob/master/chiselFrontend/src/main/scala/chisel3/core/Binding.scala

1. Binding

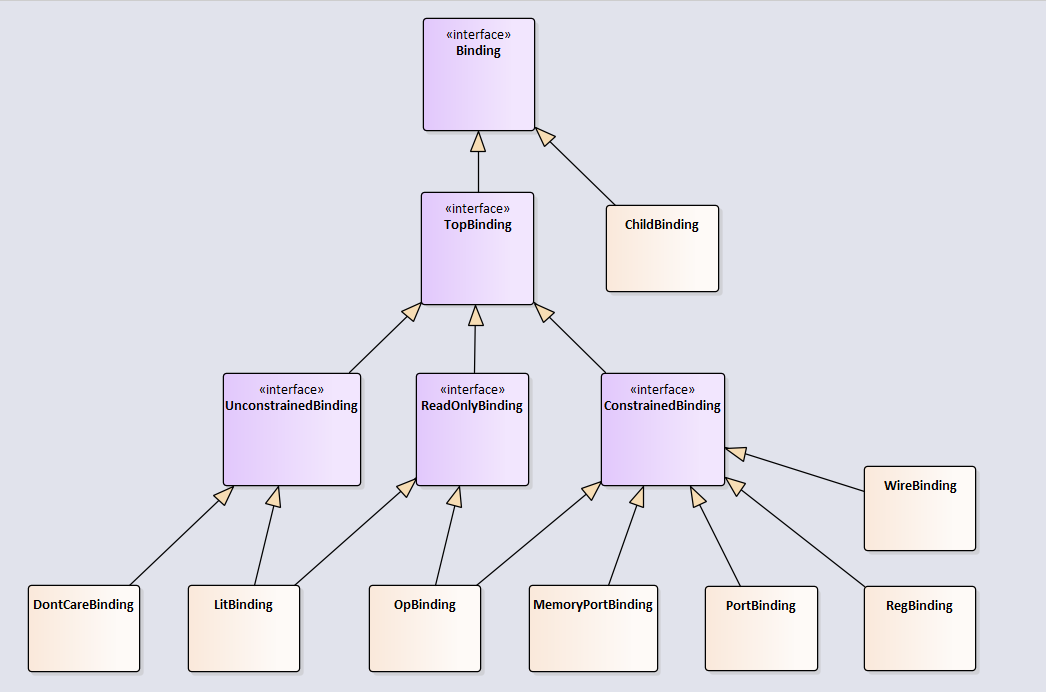

类型继承图如下：

其中：

a. interface指代traint;

b. 箭头意思为继承（extends）；

可以看到这些绑定中，有：

a. 受控（constrained）和不受控的绑定；

b. 只读绑定；

c. 顶层绑定、子绑定；

d. 直连（Wire）绑定和寄存器（Reg）绑定；

e. 字面量（Literal）绑定，操作绑定；

f. 还有不关心（DontCare）的绑定；

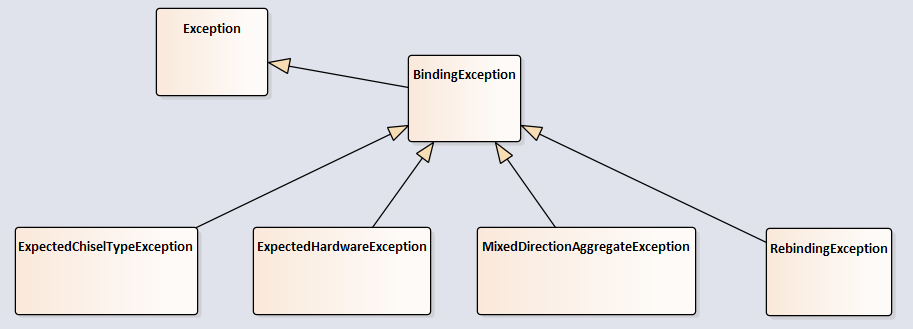

2. 绑定相关的异常

分别为：

a. ExpectedChiselTypeException: A function expected a Chisel type but got a hardware object

b. ExpectedHardwareException: A function expected a hardware object but got a Chisel type

c. MixedDirectionAggregateException: An aggregate had a mix of specified and unspecified directionality children

d. RebindingException: Attempted to re-bind an already bound (directionality or hardware) object

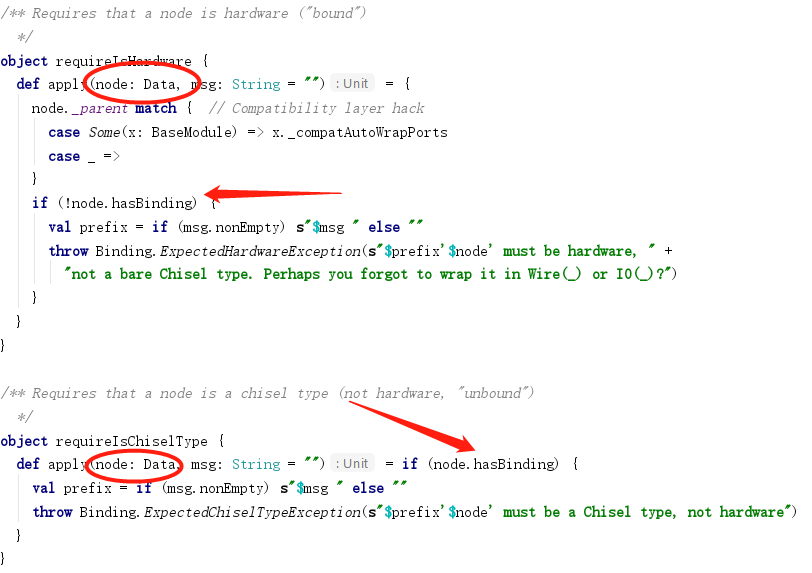

3. requireIsHardware vs. requireIsChiselType

Hardware跟Chisel type并不是互斥的。事实上，两者都是针对类Data而言的。差别只在于是否绑定。

Data是Chisel中的基本数据类型，Bits/SInt/UInt/Bool/Aggregate都是其子类。这些数据变量（variable）的容器只有两种：线和寄存器。如果把数据变量放到容器中，连接到hardware graph中，这个数据变量就是hardware的一部分，requireIsHardware(dataVariable)就是真。反之，如果Data类型的数据变量只是一个变量，而没有连接到hardware graph中，则就只是一个孤立的chisel type的数据变量，而非hardware的一部分。

所以，这两个命名实际上并不贴切，反而注释里面就很好，requireIsBound/requireIsUnBound，或者更详细一点，requireIsBoundIntoHardwareGraph/requireIsNotBoundIntoHardwareGraph。
