通流能力计算

最新推荐文章于 2024-11-18 14:48:50 发布

转载最新推荐文章于 2024-11-18 14:48:50 发布 · 458 阅读

0 ·

CC 4.0 BY-SA版权

原文链接：http://www.cnblogs.com/raymon-tec/p/5261034.html

通流能力主要考虑两个方面：电源过孔的通流能力和电源平面的通流能力；

通流能力计算公式：

（1）电源过孔通流能力计算

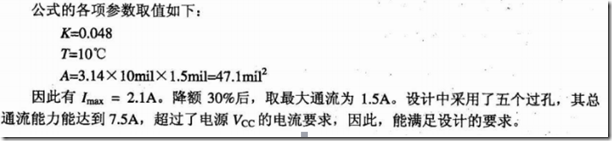

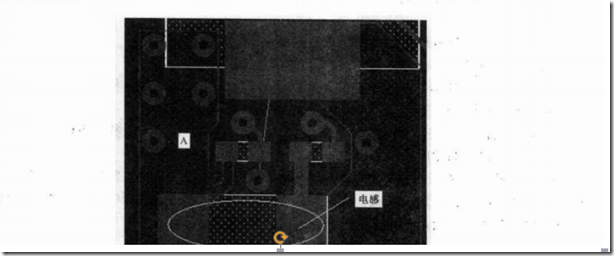

在电源的输入部分打5个过孔，在满负荷时，电流要求达到4.5A，假设过孔的外径为25mil，内径为10mil，铜箔填充厚度为1.5mil。

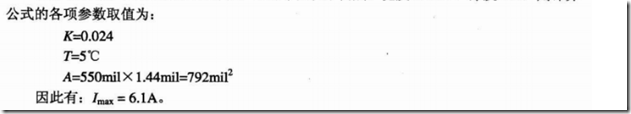

（2）电源平面通流能力计算

假设电源内层的宽度为550mil，厚度为1oz；

（3）通流能力不足的影响

在大功率电路中，需要考虑通流能力问题。

1）会引起整个电源平面发热，影响电源完整性；

2）接收端的IC电压欠压；

转载于:https://www.cnblogs.com/raymon-tec/p/5261034.html
