第 8 章 容器网络 - 048 - 跨主机网络概述

跨主机网络概述



Docker 的几种网络方案：none、host、bridge 和 joined 容器，它们解决了单个 Docker Host 内容器通信的问题



跨主机网络方案包括：

docker 原生：overlay 和 macvlan

第三方方案： flannel、weave 和 calico



docker 网络是一个非常活跃的技术领域，不断有新的方案开发出来 如此众多的方案是通过 libnetwork & CNM与 docker 集成在一起的。



一、libnetwork

libnetwork 是 docker 容器网络库，最核心的内容是其定义的 Container Network Model (CNM)，这个模型对容器网络进行了抽象，由以下三类组件组成：



Sandbox

Sandbox 是容器的网络栈，包含容器的 interface、路由表和 DNS 设置。

Linux Network Namespace 是 Sandbox 的标准实现。Sandbox 可以包含来自不同 Network 的 Endpoint。



Endpoint

Endpoint 的作用是将 Sandbox 接入 Network。Endpoint 的典型实现是 veth pair，后面我们会举例。

一个 Endpoint 只能属于一个网络，也只能属于一个 Sandbox。



Network

Network 包含一组 Endpoint，同一 Network 的 Endpoint 可以直接通信。

Network 的实现可以是 Linux Bridge、VLAN 等。



二、CNM

示例:

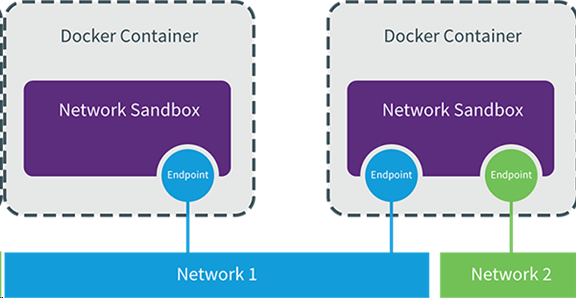

如图所示两个容器，一个容器一个 Sandbox，每个 Sandbox 都有一个 Endpoint 连接到 Network 1，第二个 Sandbox 还有一个 Endpoint 将其接入 Network 2.

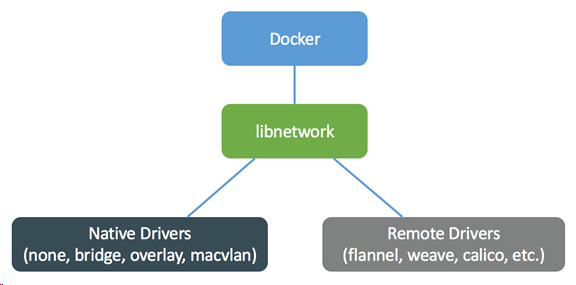

libnetwork CNM 定义了 docker 容器的网络模型，按照该模型开发出的 driver 就能与 docker daemon 协同工作，实现容器网络。

docker 原生的 driver 包括 none、bridge、overlay 和 macvlan，第三方 driver 包括 flannel、weave、calico 等。
