LVS负载均衡详解

工作模式介绍：

工作模式是配置在：real server 上

1.Virtualserver via NAT（VS-NAT）     -m
优点：集群中的物理服务器可以使用任何支持TCP/IP操作系统，物理服务器可以分配Internet的保留私有地址，只有负载均衡器需要一个合法的IP地址。
缺点：扩展性有限。当服务器节点（普通PC服务器）数据增长到20个或更多时,负载均衡器将成为整个系统的瓶颈，因为所有的请求包和应答包都需要经过负载均衡器再生。假使TCP包的平均长度是536字节的话，平均包再生延迟时间大约为60us（在Pentium处理器上计算的，采用更快的处理器将使得这个延迟时间变短），负载均衡器的最大容许能力为8.93M/s，假定每台物理服务器的平台容许能力为400K/s来计算，负责均衡器能为22台物理服务器计算。

解决办法：即使是是负载均衡器成为整个系统的瓶颈，如果是这样也有两种方法来解决它。一种是混合处理，另一种是采用Virtual Server via IP tunneling或VirtualServer via direct routing。如果采用混合处理的方法，将需要许多同属单一的RR DNS域。你采用Virtual Server via IP tunneling或VirtualServer via direct routing以获得更好的可扩展性。也可以嵌套使用负载均衡器，在最前端的是VS-Tunneling或VS-Drouting的负载均衡器，然后后面采用VS-NAT的负载均衡器。

2.Virtualserver via IP tunneling（VS-TUN）   -i
我们发现，许多Internet服务（例如WEB服务器）的请求包很短小，而应答包通常很大。
优点：负载均衡器只负责将请求包分发给物理服务器，而物理服务器将应答包直接发给用户。所以，负载均衡器能处理很巨大的请求量，这种方式，一台负载均衡能为超过100台的物理服务器服务，负载均衡器不再是系统的瓶颈。使用VS-TUN方式，如果你的负载均衡器拥有100M的全双工网卡的话，就能使得整个Virtual Server能达到1G的吞吐量。
缺点：但是，这种方式需要所有的服务器支持"IP Tunneling"(IPEncapsulation)协议，我仅在Linux系统上实现了这个，如果你能让其它操作系统支持，还在探索之中。

3.VirtualServer via Direct Routing（VS-DR） 常用  -g
优点：和VS－TUN一样，负载均衡器也只是分发请求，应答包通过单独的路由方法返回给客户端。与VS-TUN相比，VS-DR这种实现方式不需要隧道结构，因此可以使用大多数操作系统做为物理服务器，其中包括：Linux、Solaris 、FreeBSD、windows、IRIX 6.5；HPUX11等。
不足：要求负载均衡器的网卡必须与物理网卡在一个物理段上。

三种IP负载均衡技术的优缺点比较:
杂项　　　　　　　　　VS/NAT　　　　 VS/TUN　　　　　　VS/DR
服务器操作系统　　　　任意　　　　　　支持隧道　　　　　多数(支持Non-arp )
服务器网络　　　　　　私有网络　　　　局域网/广域网　　局域网
服务器数目(100M网络) 10-20　　　　　　100　　　　　　　多(100)
服务器网关　　　　　　负载均衡器　　　自己的路由　　　　自己的路由
效率　　　　　　　　　一般　　　　　　高　　　　　　　　最高






管理集群服务中的RS

      添加：-a  -t|u|f service-address -rserver-address [-g|i|m] [-w weight]

                -t|u|f service-address：事先定义好的某集群服务

                -t:TCP协议的集群

                -u: UDP协议的集群

                -f:FWM: 防火墙标记

                -r server-address: 某RS的地址，在NAT模型中，可使用IP：PORT实现端口映射；

            [-g|i|m]:LVS类型

                -g:DR

                -i:TUN

                -m:NAT

            [-wweight]: 定义服务器权重

        修改：-e

        删除：-d -t|u|fservice-address -r server-address

        配置DR模型

        #ipvsadm -a -t 192.168.10.120:80 -r 192.168.10.243 -g  -w [权重数]

       #  Route add –host 192.168.10.120 dev lo:0

        #ipvsadm -a -t 172.168.10.120:80 -r 192.168.10.244 –g

       #  Route add –host 192.168.10.120 dev lo:0

    查看

        -L|l

            -n:数字格式显示主机地址和端口

            --stats：统计数据

            --rate:速率

            --timeout:显示tcp、tcpfin和udp的会话超时时长

            -c:显示当前的ipvs连接状况



    删除所有集群服务

        -C：清空ipvs规则

    保存规则

        -S

        #ipvsadm -S > /path/to/somefile

    载入此前的规则：

        -R

        #ipvsadm -R < /path/form/somefile


调度算法介绍：

调度算法是配置在：Director上的

类型

算法

说明

静态方法

RR

round-robin, 轮询；

WRR

weighted round-robin, 加权轮询；Overhead=conn/weight

SH

Source ip Hashing，源地址哈希；把来自同一个地址请求，统统定向至此前选定的RS;

DH

Destination ip Hashing, 目标地址哈希；把访问同一个目标地址的请求，统统定向至此前选定的某RS；

动态方法

LC

least connection：最小连接，Overhead=Active*256+Inactive

WLC

weighted least connection：加权最小连接，Overhead=(Active*256+Inactive)/weight；默认的调度算法  （权重越大连接数越多）

SED

Shorted Expection Delay：最短期望延迟，Overhead=(Active+1)*256/weight

NQ

Never Queue：永不排序

LBLC

Local-Based Least Connection，基于本地的最小连接：动态方式的DH算法

LBLCR

Replicated LBLC：带复制的LBLCR

 实例命令：

配置Director 上的调速算法和添加Director主机

添加集群服务，这里使用rr（轮询）调度算法 默认是WLC算法

ipvsadm -A -t 192.168.10.120:80 -s rr




                                                                      1.1DR模式

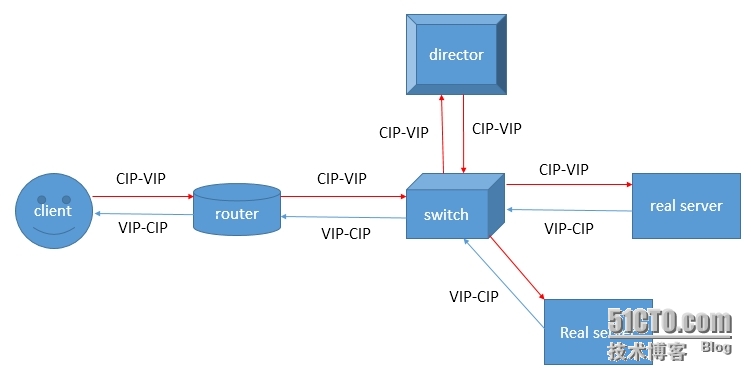

图中1.1，客户端发送的请求会由路由器和交换机转发后直接达到director。再由director调度给指定的real server ，最后由real server直接响应给客户端而不经过director，在此架构中director和real server的网络架构是此类型的重点。所以，配置DR类型一定要注意以下两点：

(1) 各RS要直接响应Client，因此，各RS均得配置VIP；但仅能够让Director上的VIP能够与本地路由直接通信；

(2) Director不会拆除或修改请求报文的IP首部，而是通过封闭新的帧首部（源MAC为Director的MAC，目标MAC为挑选出的RS的MAC）完成调度。

要完成上述的要求，着实很难，因为RS和DR都有VIP，而请求进入时必须最先发送给DR，所以，在DR类型中，首先通过ARP广播确认DR主机，其他RS主机不响应，这就确定了哪一个是DR主机。



默认方法：wlc



ipvsadm：

管理集群服务Director：

        添加：-A -t|u|fservice-address [-s scheduler]

            -t:TCP协议的集群

            -u:UDP协议的集群

           -s: 使用的调度算法：

                有这样几个选项 rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq,

默认的调度算法是： wlc

                service-address:     IP:PORT

            -f:FWM: 防火墙标记

                service-address:Mark Number

        修改：-E

        删除：-D -t|u|fservice-address



        #ipvsadm -A -t 172.16.10.120:80 -s rr









但是在linux主机中，IP地址不属于网卡而是属于内核，就是说无论一个linux主机有多少个IP地址，它在接入的各个网络中都会公布它拥有的所有地址，这就给ARP广播的响应制造了困难，所以就需要修改内核参数来保证router发出ARP广播时，DR会响应RS不予响应，这里所说的内核参数分别为：

#arp_announce：定义arp通知级别；

0：默认级别，在各个网络中通告本机所含有的所有地址

1：尽量不在各个网络中通告本机中含有的不属于该网络的地址

2：不在各个网络中通告本机中含有的不属于该网络的地址

#arp_ignore：定义arp忽略arp请求或arp通告的级别；

0：(默认值): 回应任何网络接口上对任何本地IP地址的arp查询请求

1：只回答目标IP地址是来访网络接口本地地址的ARP查询请求

2：只回答目标IP地址是来访网络接口本地地址的ARP查询请求,且来访IP必须在该网络接口的子网段内

3：不回应该网络界面的arp请求，而只对设置的唯一和连接地址做出回应

4-7：保留未使用

8：不回应所有（本地地址）的arp查询

命令如下：real server 上使用

sysctl -w net.ipv4.conf.eth0.arp_announce=2

sysctl -w net.ipv4.conf.all.arp_announce=2

sysctl -w net.ipv4.conf.eth0.arp_ignore=1

sysctl -w net.ipv4.conf.all.arp_ignore=1

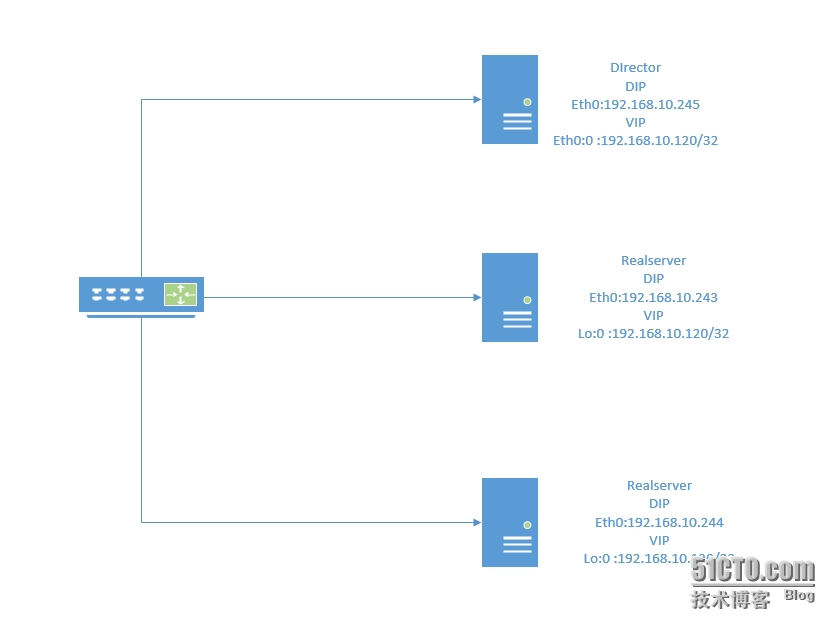

  按照此图，配置DR服务步骤：

1、配置Director

# Ifconfigeth0 192.168.10.245 up

# Ifconfig eth0:0 192.168.10.120netmask255.255.255.255 broadcast 192.168.10.120 up

# Routeadd –host 192.168.10.120 deveth0:0



2、配置RealServer

# Ifconfigeth0 192.168.10.243 up

# Ifconfiglo:0 192.168.10.120 netmask 255.255.255.255broadcast 192.168.10.120 up

# Route add –host 192.168.10.120 dev lo:0

sysctl -w net.ipv4.conf.eth0.arp_announce=2

sysctl -w net.ipv4.conf.all.arp_announce=2

sysctl -w net.ipv4.conf.eth0.arp_ignore=1

sysctl -w net.ipv4.conf.all.arp_ignore=1







# Ifconfigeth0 192.168.10.244 up

# Ifconfiglo:0 192.168.10.120 netmask 255.255.255.255broadcast 192.168.10.120 up

# Routeadd –host 192.168.10.120 dev lo:0

sysctl -w net.ipv4.conf.eth0.arp_announce=2

sysctl -w net.ipv4.conf.all.arp_announce=2

sysctl -w net.ipv4.conf.eth0.arp_ignore=1

sysctl -w net.ipv4.conf.all.arp_ignore=1



3、配置调度模式和调度计算机服务类型：

在Director上执行如下命令：

# Ipvsadm –A – t 192.168.10.120:80 –s rr

  -A：添加

  -t：tcp协议

  -s：选择调度模式（rr|wrr|lc|wlc|lblc|lblcr|dh|sh|sed|nq, 默认wlc）

# Ipvsadm –a – t 192.168.10.120:80 –r 172.16.50.21 –g –w1

  -a： 添加

  -t:tcp协议

  -r：real server 服务器IP

  -g：选择工作模式（-g：DR ; -i：TUN ; -m：NAT）

  -w：加权重

# Ipvsadm –a – t 192.168.10.120:80 –r 172.16.50.31 –g –w2

这样就完成了同网段内DR类型的负载均衡配置。
