参考《圈圈教你玩USB》

usb协议中使用的是小端结构，所以实际数据在传输时是低字节在先的。

设备描述符的实现：

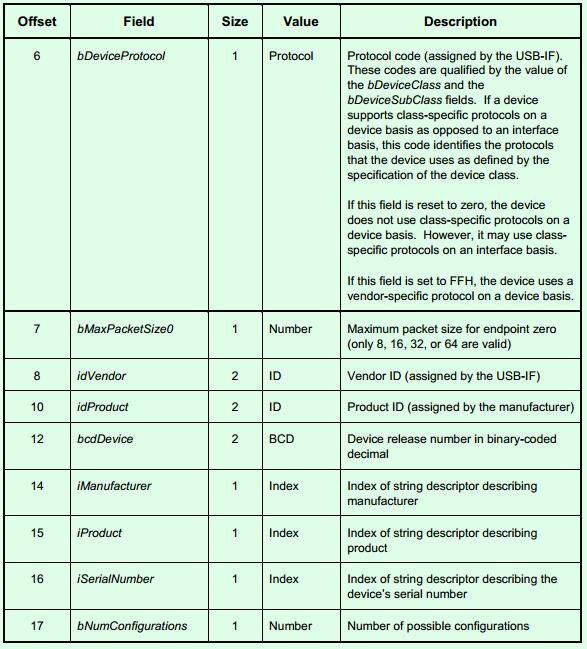

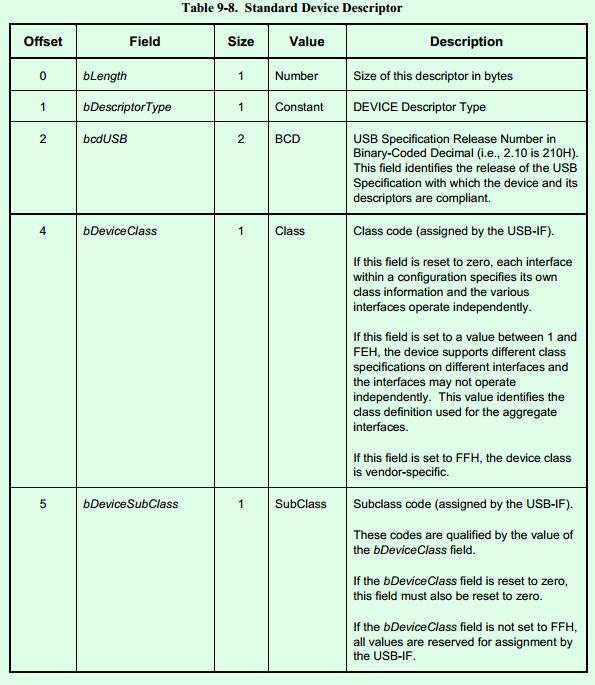

　　已知每个设备都必须有且仅有一个设备描述符，它的结构在USB协议中有详细的定义。

偏移量	域	大小/字节	说明
0	bLength	1	该描述符的长度（18字节）

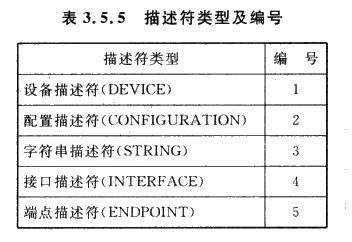

1	bDescription	1	描述符类型（设备描述符为0x01）
2	bcdUSB	2	本设备所使用的usb协议版本
4	bDeviceClass	1	类代码
5	bDeviceSubClass	1	子类代码
6	bDeviceProtocol	1	设备所使用的协议
7	bMaxPackSize0	1	端点0最大包长
8	idVender	2	厂商id
10	idProduct	2	产品ID
12	bcdDevice	2	设备版本号
14	iManufacturer	1	描述厂商的字符串的索引
15	iProduct	1	描述产品的字符串的索引
16	iSerialNumber	1	产品序列号字符串的索引
17	bNumcofigurations	1	可能的配置数

 1 const uint8_t MASS_DeviceDescriptor[MASS_SIZ_DEVICE_DESC] =
 2   {
 3     0x12,   /* bLength  */
 4     0x01,   /* bDescriptorType */
 5     0x00,   /* bcdUSB, version 2.00 */
 6     0x02,
 7     0x00,   /* bDeviceClass : each interface define the device class */
 8     0x00,   /* bDeviceSubClass */
 9     0x00,   /* bDeviceProtocol */
10     0x40,   /* bMaxPacketSize0 0x40 = 64 */
11     0x83,   /* idVendor     (0483) */
12     0x04,
13     0x20,   /* idProduct */
14     0x57,
15     0x00,   /* bcdDevice 2.00*/
16     0x02,
17     1,              /* index of string Manufacturer  */
18     /**/
19     2,              /* index of string descriptor of product*/
20     /* */
21     3,              /* */
22     /* */
23     /* */
24     0x01    /*bNumConfigurations */
25   };
