GNS3 模拟icmp分片不可达

R1 :

conf t

int f0/0

no shutdown

ip add 192.168.1.1 255.255.255.0

no ip routing

end



R2 f0/0:

conf t

int f0/0

no shutdown

ip add 192.168.1.254 255.255.255.0

end



R2 f1/0:

conf t

int f0/0

no shutdown

ip add 192.168.2.254 255.255.255.0

end

 配置路由MTU:

conf t

int f1/0

ip mtu 100

end



R3 :

conf t

int f0/0

no shutdown

ip add 192.168.2.1 255.255.255.0

no ip routing

end

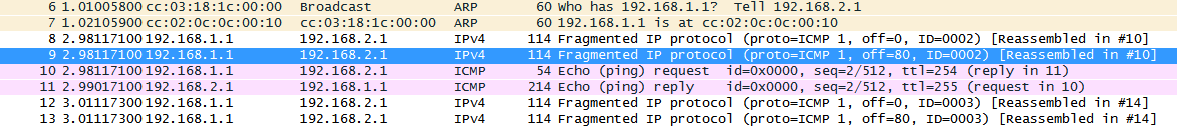

在R1里面添加 ip route 0.0.0.0 0.0.0.0 192.168.1.254映射从R1的路由表,然后ping 192.168.2.1 size 200。在R2出口处抓包。



出现分片信息。

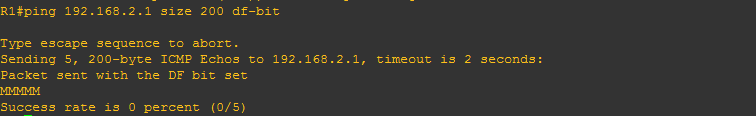

ping 192.168.2.1 size 200 df-bit

分片不可达实现了
