16、OSPF配置实验之LSDB过载保护

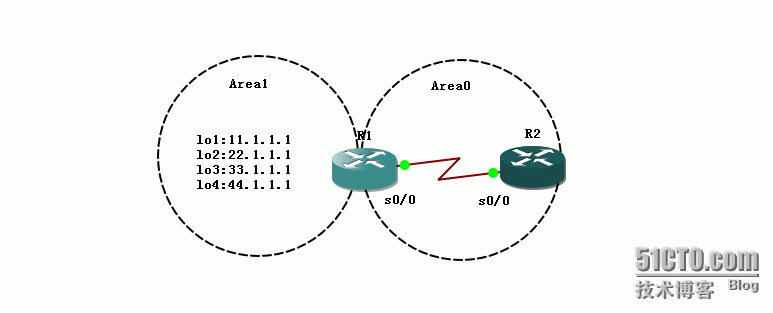

1、实验拓扑

2、原理解析

当R2的LSDB中非自身产生的LSA达到3条时（4*75%=3），一分钟后（ignore-time 1）将忽略与邻居的邻居关系，并且持续忽略一分钟时间，其后重建邻居关系，如此重复超过3后即ignore-count大于3后，将永久忽略邻居关系。在此期间如果邻居关系正常维持2分钟，那么ignore-conut将清零。

3、实验配置

R1配置

interface Loopback1

 ip address 11.1.1.1 255.255.255.0

interface Loopback2

 ip address 22.1.1.1 255.255.255.0

interface Loopback3

 ip address 33.1.1.1 255.255.255.0

interface Loopback4

 ip address 44.1.1.1 255.255.255.0

interface Serial0/0

 ip address 12.1.1.1 255.255.255.0

router ospf 110

 router-id 1.1.1.1

 network 11.1.1.0 0.0.0.255 area 1

 network 12.1.1.0 0.0.0.255 area 0

 network 22.1.1.0 0.0.0.255 area 1

 network 33.1.1.0 0.0.0.255 area 1

 network 44.1.1.0 0.0.0.255 area 1

R2配置

interface Serial0/0

 ip address 12.1.1.2 255.255.255.0

router ospf 110

 max-lsa 4 ignore-time 1 ignore-count 3 reset-time 2

 network 12.1.1.0 0.0.0.255 area 0

4、实验验证

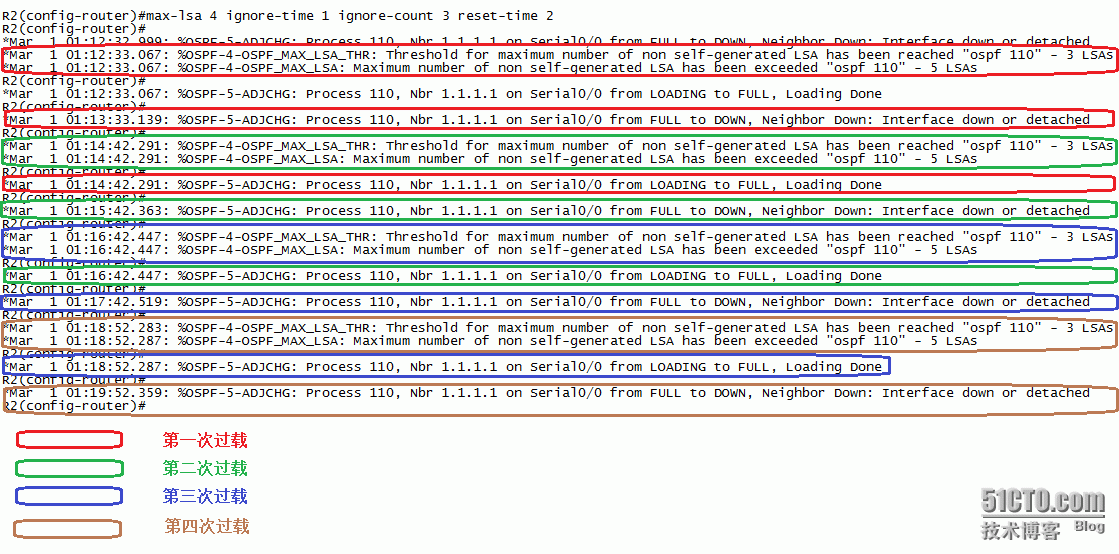

可以看到，当R2检测到LSDB中非自身产生的LSA达到3条时（4*75%=3），一分钟后（ignore-time 1）忽略与邻居的邻居关系，并且持续忽略一分钟时间，其后重建邻居关系，如此重复超过3后即ignore-count大于3后，再也看不到邻居关系重建了。
