制图过程中，有时常需要插入某些特殊符号供图形中使用，此时就需要运用到图块及图块属性功能。利用图块与属性功能绘图，可以有效地提高作图效率与绘图质量。也是绘制复杂图形的重要组成部分。

一、图块的特点

图块是一组图形实体的总称，在该图形单元中，各实体可以具有各自的图层、线型、颜色等特征。在应用过程中，CAD将图块作为一个独立的、完整的对象来操作。用户可以根据需要按一定比例和角度将图块插入到任一指定位置。

由于图块是作为一个实体插入，CAD只保存图块的整体特征参数，而不需要保存图块中每一个实体的特征参数。因此，在绘制相对复杂的图形时，使用图块可以大大节省磁盘空间。

通过修改图块也可以为用户工作带来较大的方便，如果修改或更新一个已定义的图块，系统将自动更新当前图形中已插入的所有该图块。

二、创建图块

菜单命令：【绘图】→【块】→【创建】

工具栏：『绘图』→『创建块』

命令行：BLOCK 快捷键：B

使用BLOCK命令创建的图块常被称为内部图块，跟随定义它的图形文件一起保存，即图块保存在图形文件内部。内部图块一般用于在该图形文件中调用。

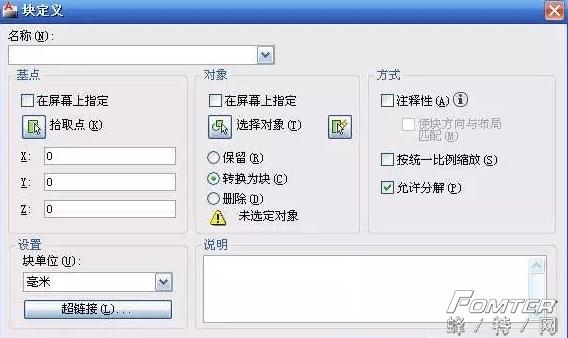

执行BLOCK命令后，系统将打开【块定义】对话框，通过该对话框即可创建图块。

其中各选项含义如下：

① 名称框：为图块定义一个名称。名称最多可以包含 255 个字符，包括字母、数字、空格，以及汉字等。块名称及块定义保存在当前图形中。

② 基点栏：用于指定图块的插入基点，若末指定基点，系统默认为坐标原点。

③ 对象栏：单击其中的『选择对象』按钮(或『快速选择』按钮)用于选择定义图块的对象。在该栏中还的三个单选项，其含义如下：
