Tars服务网络模型总结

2019独角兽企业重金招聘Python工程师标准>>>

1、前言说明

    因为业务系统使用了Tars实现服务的注册、发现等分布式应用。需要了解其原理以及相关实现方法，方便故障的排除、性能优化等。

    本文档基于Tars官方资源仓库https://github.com/TarsCloud/TarsCpp.git学习，重点描述rpc模块客户端以及服务端的网络模型。方便其它开发人员学习。

    如果有错误欢迎指正。

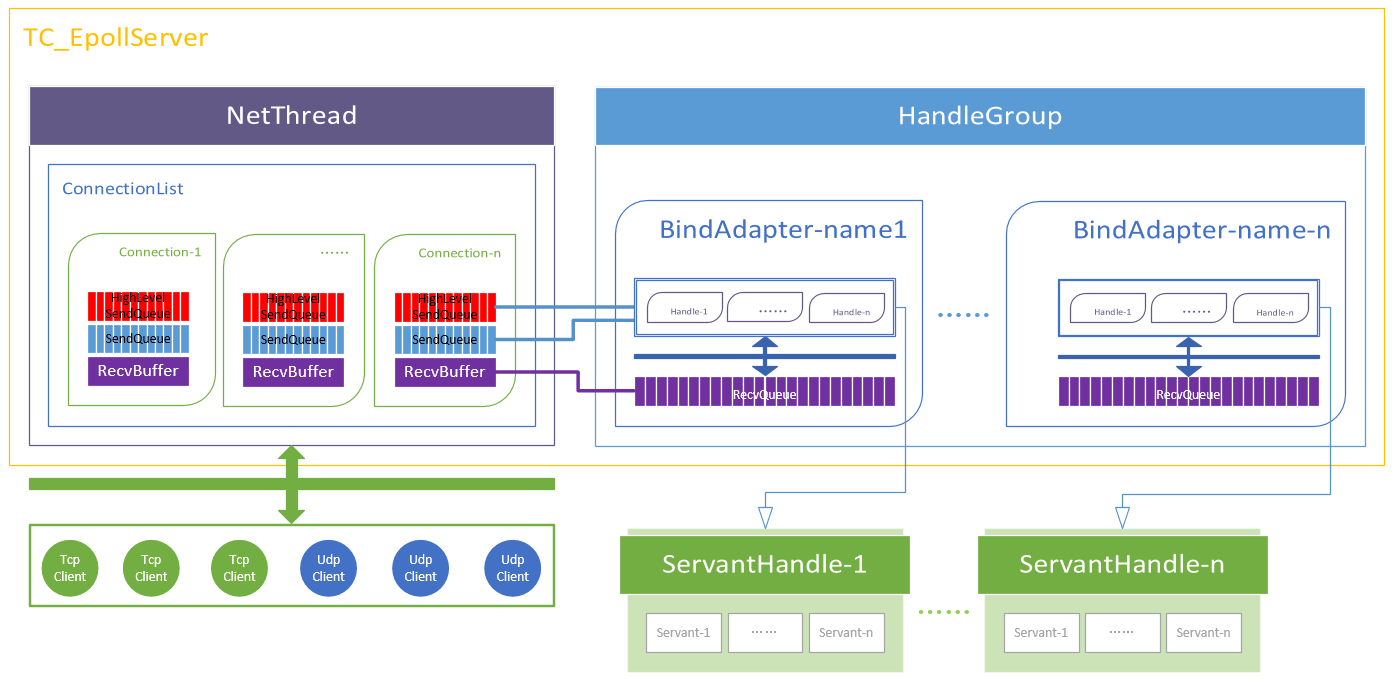

2、服务端网络结构

Connection：一个连接的信息以及相关操作，支持Tcp、Udp。包含两个发送队列：普通队列、高优先级队列。消息包收、发，以及协议解析等操作。完整包解析后添加到业务线程的队列中，如果队列满则丢弃。

ConnectionList：管理所有Connection。

NetThread：收发包，连接管理，多线程(可配置），采用epoll ET触发实现收发包，连接管理，多线程(可配置），采用epoll ET触发实现。

BindAdapter：绑定端口类，用于管理servent对应的绑定端口的信息操作。

HandleGroup：管理BindAdapter，可以实现Adpater分组管理，Handle即业务线程（个数可配置）。同一组消费同一个消息队列。

Servant：进行业务消息的处理，由此派生出业务类实现自己的业务逻辑。

ServantHandle：Handle的子类，管理Servant。

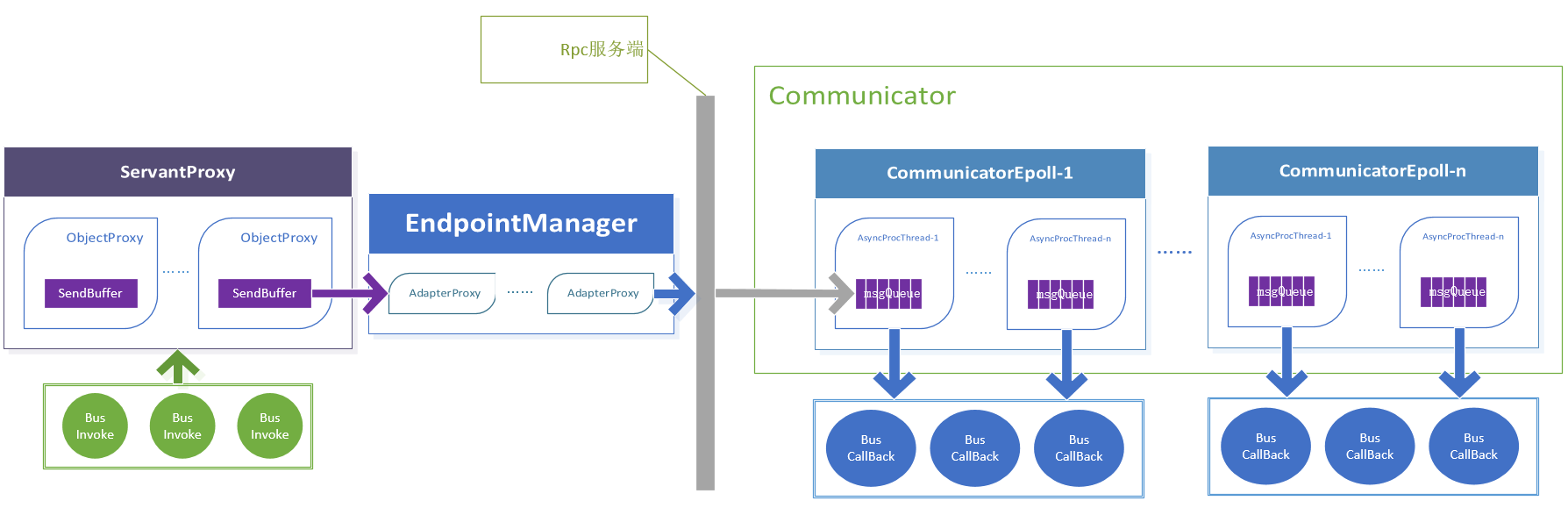

3、客户端网络结构

AdapterProxy：具体服务器某个节点的本地代理，管理到服务器的连接，以及请求超处理。

EndpointManager：管理AdapterProxy。

ObjectProxy：远程对象代理，负责路由分发、负载均衡、容错，支持轮询/hash/权重。

ServantProxy：远程对象调用的本地代理，支持同步/异步/单向，Tars协议和非Tars协议。

AsyncThread：异步请求的回调处理线程。

CommunicatorEpoll：客户端网络处理。

Communicator：网络线程管理。
