路由器单臂路由配置

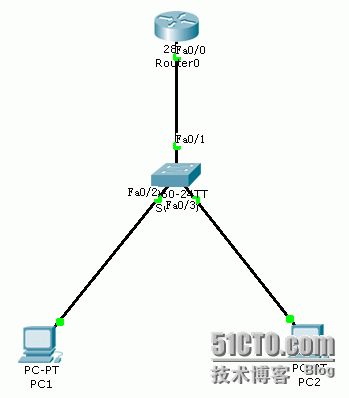

一、拓扑图

Vlan2:pc1(192.168.1.2/24 gateway:192.168.1.1)

Vlan3:pc2(192.168.2.2/24 gateway:192.168.2.1)

一、配置步骤

(1)SWITCH

Switch>en

Switch#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Switch(config)#vlan 2

Switch(config-vlan)#vlan 3

Switch(config-vlan)#exit

Switch(config)#int f0/2

Switch(config-if)#switchport access vlan 2

Switch(config-if)#int f0/3

Switch(config-if)#switchport access vlan 3

Switch(config-if)#int f0/1

Switch(config-if)#switchport mode trunk

Switch(config-if)#end

(2)Router

Router>en

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#int f0/0

Router(config-if)#no shut

Router(config)#int f0/0.1

Router(config-subif)#encapsulation dot1q 2//2为VLAN id

Router(config-subif)#ip address 192.168.1.1 255.255.255.0 //在给路由器的子接口配置IP地址之前，一定要先封装dot1q协议。

Router(config-subif)#exit

Router(config)#int f0/0.2

Router(config-subif)#encapsulation dot1q 3//3为VLAN id

Router(config-subif)#ip address 192.168.2.1 255.255.255.0

Router(config-subif)#end

(3)配置验证

PC1 ping PC2Reply

1、 通过路由器的虚拟子端口来实现VLAN之间的通讯

2、 子端口设置IP前必须先绑定802.1q到相应VLAN

3、 PC的网关必须设定
