看到openresty里用火焰图觉得挺有意思的，又装逼又有用。它可以快速的定位到程序性能的瓶颈，生成程序的调用栈并且计算调用栈中每部分的 CPU 消耗，能够比较容易的找到CPU占用高、内存泄漏等问题。今天在自己以前的项目中测试了下，下面贴个图留个纪念。

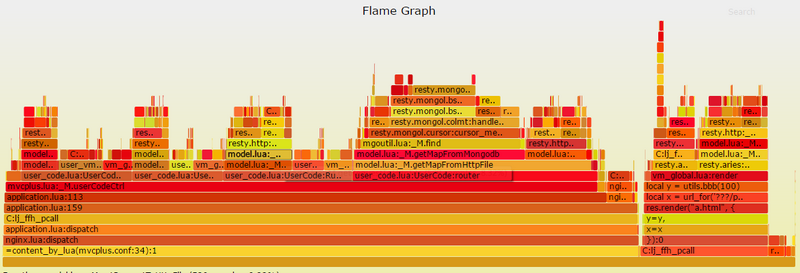

![图片描述

这里面不要看颜色，因为颜色是随机搞来的，没有任何意义。要看火焰山上纵向的高度和每个对应的长度。纵向的高度代表函数调用栈的深度，横向长度代表此函数执行占用CPU的比例。

下面来了解下火焰图工具如何安装。

其实主要就是安装内核探测工具 systemtap。(SystemTap 通过将脚本语句翻译成C语句，编译成内核模块。模块加载之后,依据时间处理机制来收集有关正在运行的Linux系统的信息)

    1. yum install yum-utils
    2. yum install kernel-devel
    3. debuginfo-install kernel
    4. yum install systemtap

第三步安装失败的话，使用内核版本号找到对应的包进行安装就好了。
完成后输入以下命令进行测试

    stap -ve 'probe begin { log("hello world") exit() }'

如果安装成功则是这样

要知道systemtap只是个内核探测工具，不只是可以用在openresty中的，你得自己写好脚本来进行埋点等工作。但是春哥已经在 openresty-systemtap-toolkit 中提供了许多可以直接使用的脚本，我们直接拿过来用就好了，毕竟我自己是不会写的。

使用上面openresty-systemtap-toolkit这些脚本后，我们其实已经可以拿到我们所需要的信息了，只是还是不够直观，所以我们得用FlameGraph火焰图生成工具来生成直观的图片。

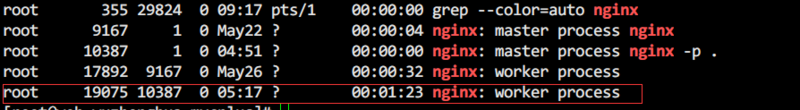

1.找到我们要监控的nginx的某个进程
ps -ef | grep nginx

2.ngx-sample-lua-bt 抓取栈信息（这个工具可以看到在某个文件对应行函数的情况）
此处我是把上面下载的openresty-systemtap-toolkit和FlameGraph加到环境变量里面去了。所以直接输入命令就行了

ngx-sample-lua-bt -p 19075 --luajit20 -t 5 > temp.bt

3.使用fix-lua-bt把上面得到的文件转化更友好点（直接看到对应的lua函数）

fix-lua-bt temp.bt > a.bt

4.使用下面两个FlameGraph中的命令将文件转化为svg图片

stackcollapse-stap.pl a.bt > a.cbt
flamegraph.pl a.cbt > a.svg

然后打开a.svg就可以看到火焰图了
