指纹识别解锁

基于Arduino指纹识别使用的是As608光学指纹模块，某宝上有卖，四十几块钱一个，材料清单，下面我们就来试一试吧。

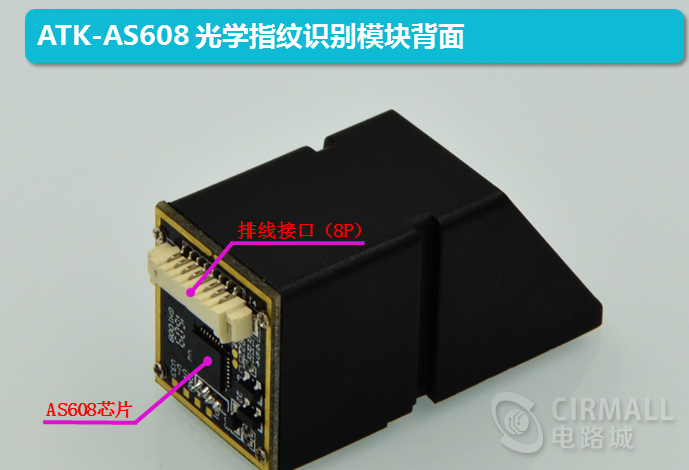

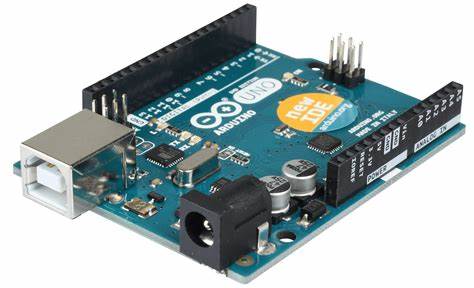

                                Arduino开发板                                                                                                     AS608光学指纹传感器模块

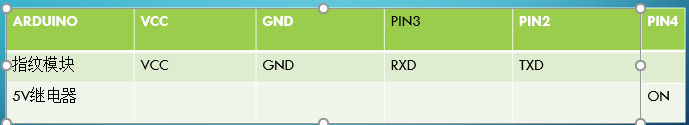

1、指纹模块连接接口：vcc连接Arduino整机  GND连接负极  TXD接二号引脚  RXD接三号引脚 其它接口不用管它目前用不到。

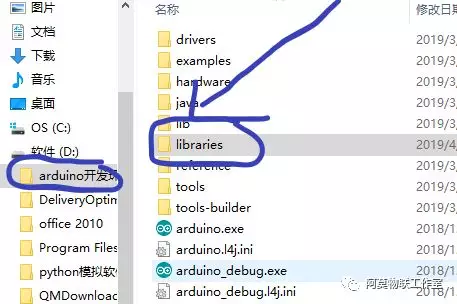

    下载压缩文件：百度云盘，提取码为f4if  解压到Arduino IDE环境中的libraries文件夹中

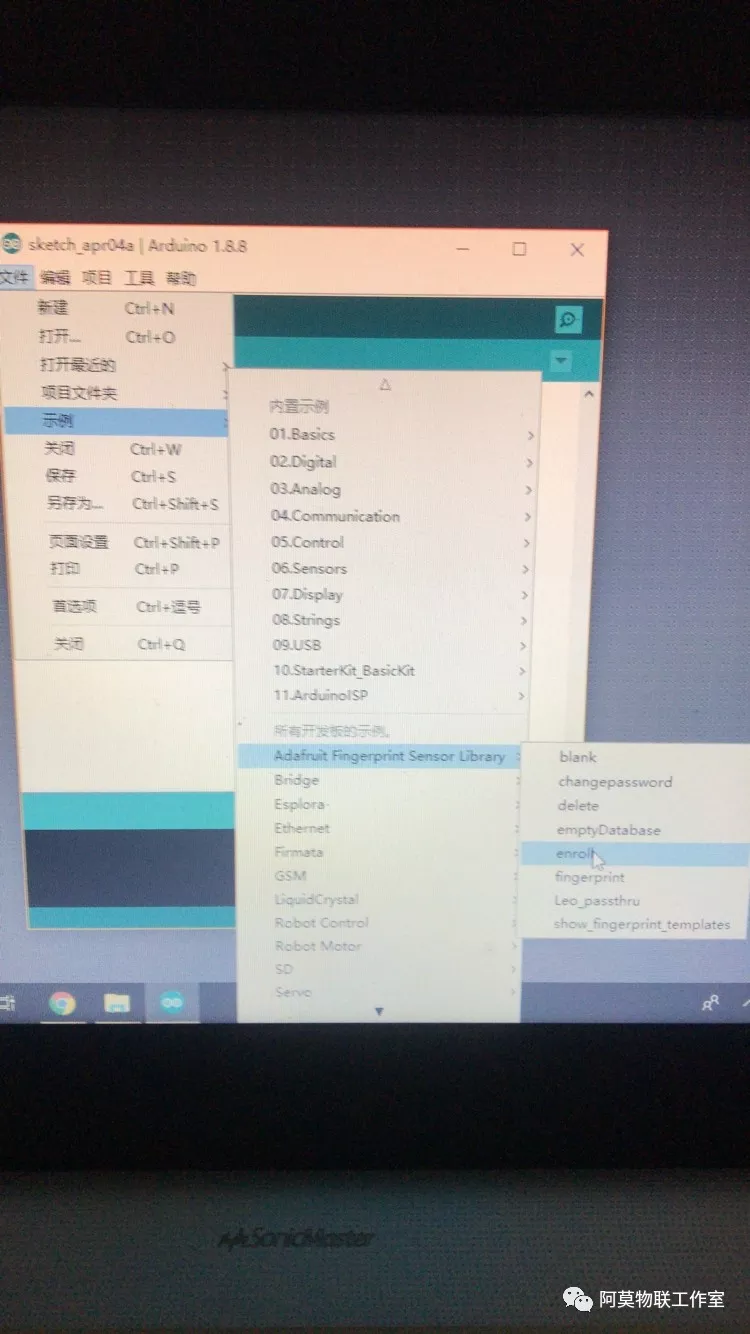

2、打开IDE环境,选择enroll,上传







3、 打开串口监视器，输入1 然后发送，录入第一个指纹，第二个指纹可输入2，发送，再录入二个指纹，   手指放在指纹模块上采集，放两次，直至出现一下图说明录入成功。

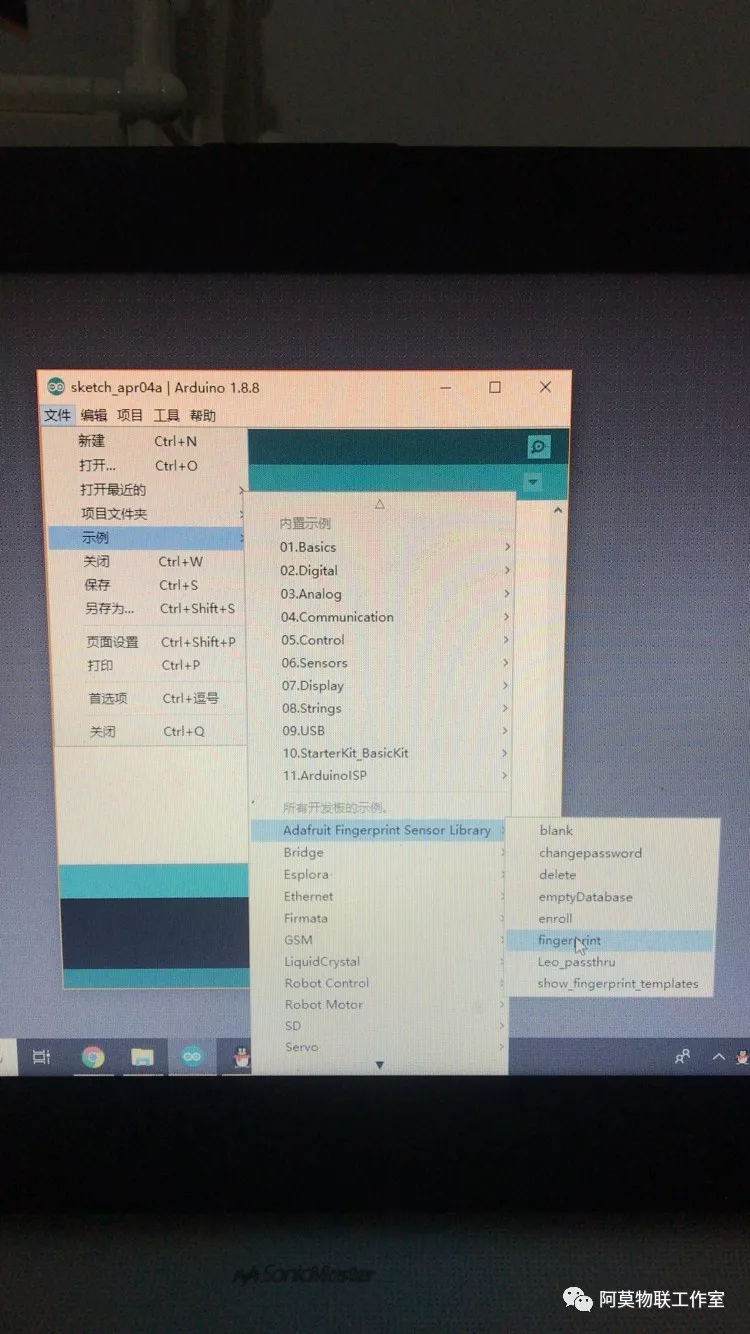

4、进行指纹识别，打开fingerprint，上传就可以进行指纹识别了



　　总结：在接线的过程中需要特别注意
