学生/员工宿舍定时供给空调热水器用电配电箱制作

材料：

1. 户外201不锈钢 800*1000 挂壁柜
2. HR6刀熔开关 100A/160A/250A
3. CDM3/CDM10 塑壳断路器 3P 100A/160A/250A —— 大功率和普通用电的总闸
4. 3P 100A/160A/250A 高分段小型断路器 —— 控制大功率用电的分闸
5. 220V 时控开关 KG316T —— 控制大功率用电
6. 22V 交流接触器 CJX2 65/11, 95/11等 —— 需要使用交流接触器实现
7. DPNLE 32A断路器 —— 大功率用电各宿舍分闸，视户数而定
8. DPNLE 16A/10A断路器 —— 普通用电用各户分闸
9. 限流器 3A/4A/5A —— 限制普通用电使用大功率电器

重点接线：

1. 时控开关的进线接在交流接触器的进线前即可；
2. 时控开关的出线接在交流接触器的辅助触点A1和A2即可；
3. 时控开关进线
4. 由于用电量较大，建议将三相电平均分配给所有用户，并使用DPNLE汇流排实现；
5. 接线从上到下，从零到火依次接线会更整洁；

新手注意：

1. 三相火线的颜色排序；
2. 铜接线端子线径和孔径的选择；
3. 电工胶带和使用、色套大小的选择和使用；
4. 进线和出线位置的预留；

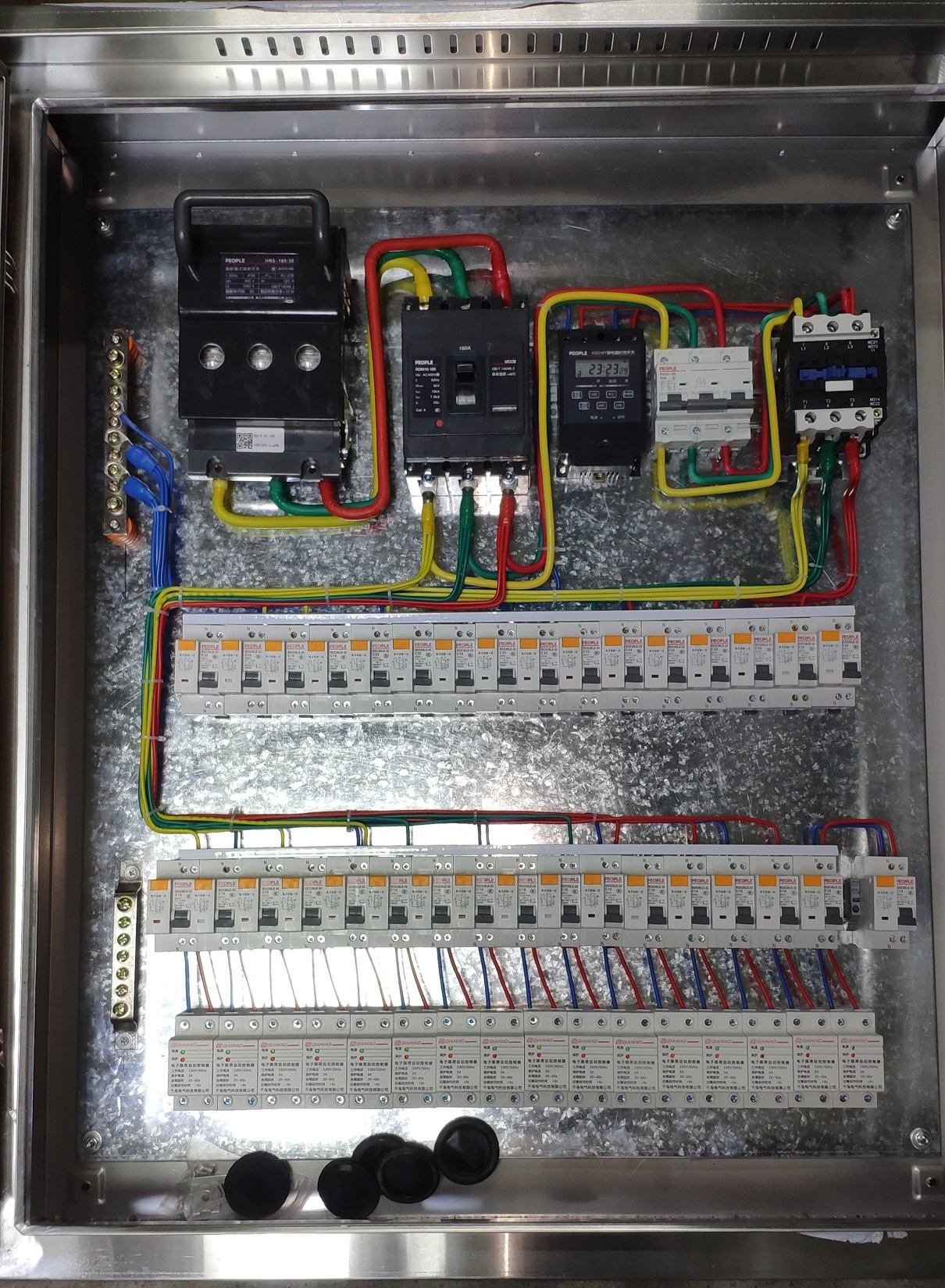

成品图：
