负载均衡LVS之NAT模式IP包调度过程及实现的详细步骤

负载均衡LVS之NAT模式实现的详细步骤

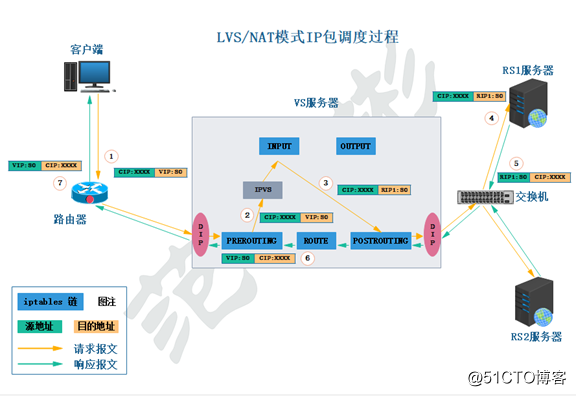

1、IP包调度过程

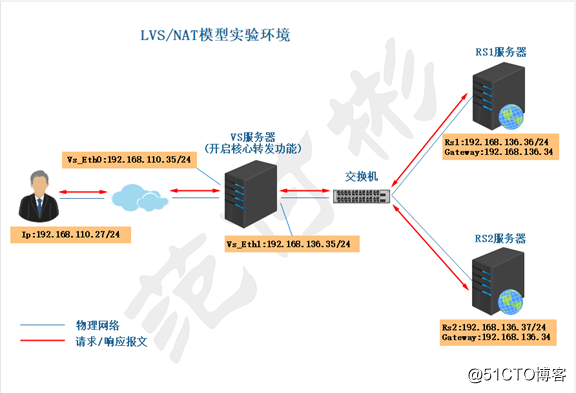

2、实验环境、数据流程图

3、环境说明

    1) 四台主机，时间同步，关闭防火墙和selinux
    2) 各主机角色
        1] 客户端：192.168.110.27 仅主机（vmnet1）  网关:无
        2] RS服务器：
            192.168.136.36  仅主机（vmnet6） 网关:192.168.136.35
            192.168.136.37  仅主机（vmnet6） 网关:192.168.136.35
        3] VS服务器：192.168.110.35 仅主机（vmnet1） 192.168.136.35 仅主机（vmnet6）



4、两台Real server服务器

    1) yum -y install httpd
    2) echo Real server1 > /var/www/html/index.html #192.168.136.36
    3) echo Real server2 > /var/www/html/index.html   #192.168.136.37
    4) systemctl start httpd
    5) 本机测试
        curl 192.168.136.36
        curl 192.168.136.37



5、VS服务器

    1) yum -y install ipvsadm
    2) echo 'net.ipv4.ip_forward=1' >> /etc/sysctl.conf
    3) sysctl -p
    4) RR算法
        1] ipvsadm -A -t 192.168.110.35:80 -s rr
        2] ipvsadm -Ln
        3] ipvsadm -a -t 192.168.110.35:80 -r 192.168.136.36 -m
        4] ipvsadm -a -t 192.168.110.35:80 -r 192.168.136.37 -m
        5] ipvsadm -Ln



6、客户端测试

    while true; do curl 192.168.110.35;sleep 1;done
