Exchange 2013 功能部署系列三 高可用配置

一、创建前端Windows NLB

1.在其中一台前端打开nlb管理器

clip_p_w_picpath002

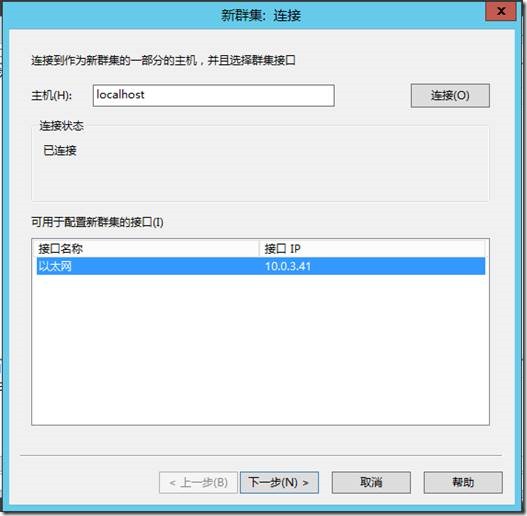

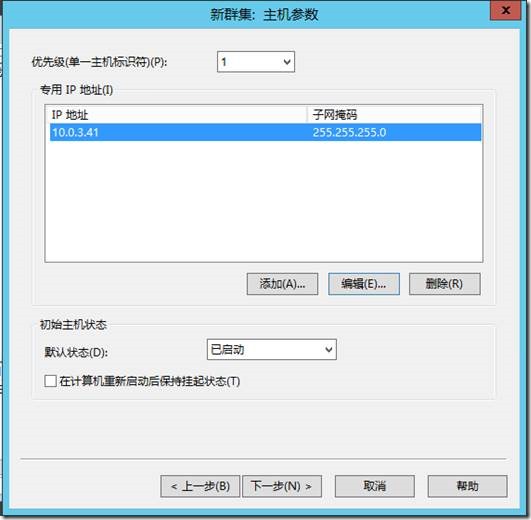

2.添加主机，一路下一步

clip_p_w_picpath004

clip_p_w_picpath006

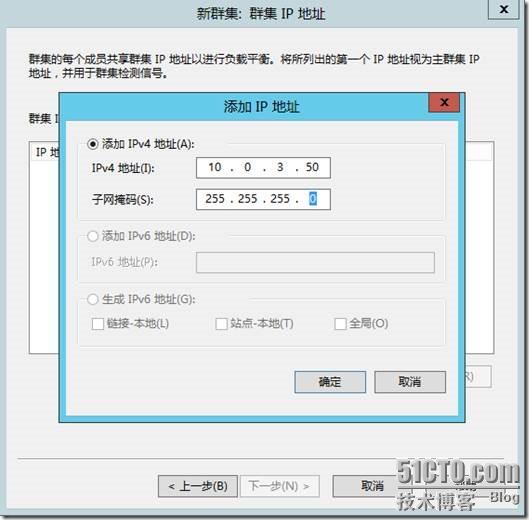

3.给一个Windows NLB群集ip

clip_p_w_picpath008

4.实验环境就采用最简单的单播，实际环境根据网络情况选择类型

clip_p_w_picpath010

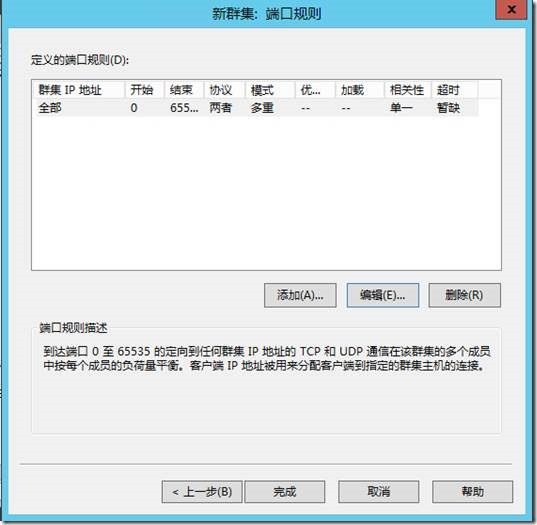

5.根据情况可以编辑相应的通讯端口

clip_p_w_picpath012

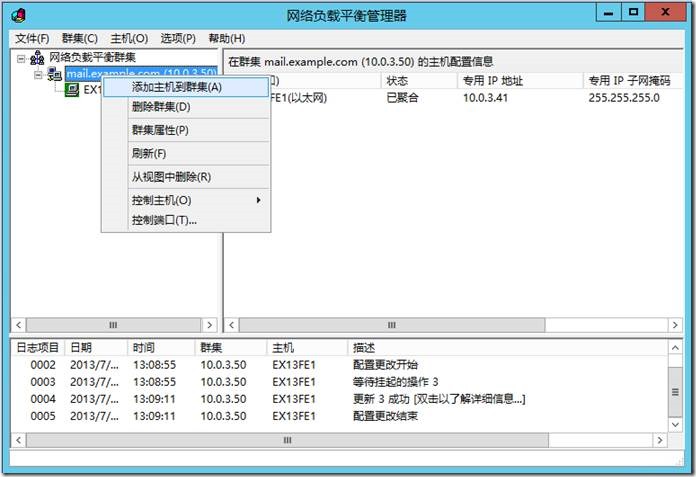

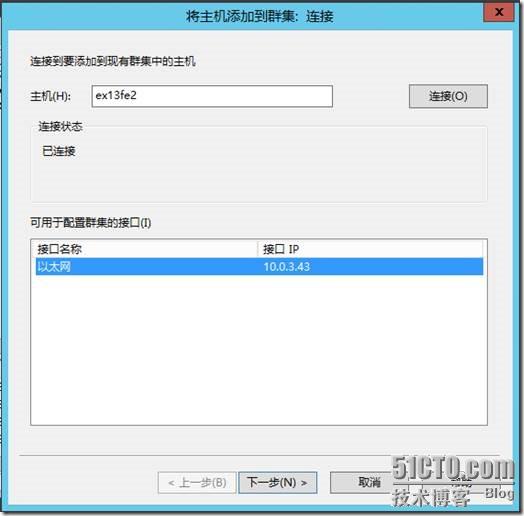

6.添加第二个节点

clip_p_w_picpath014

clip_p_w_picpath016

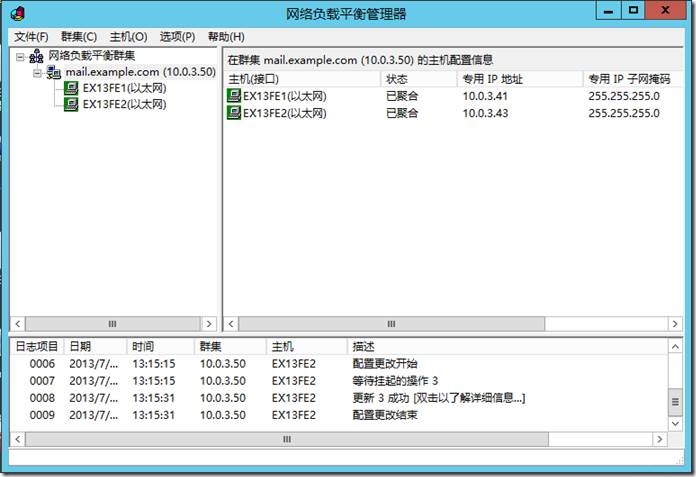

7.聚合完成的结果

clip_p_w_picpath018

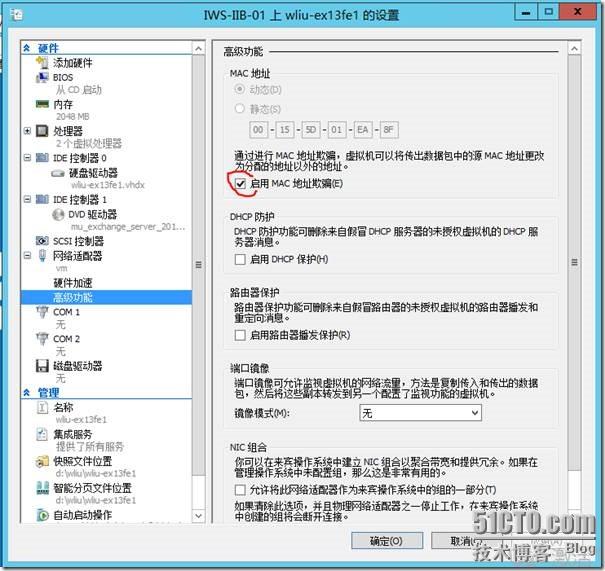

注：如果聚合始终失败考虑调整Hyper-V下面的设置

clip_p_w_picpath020

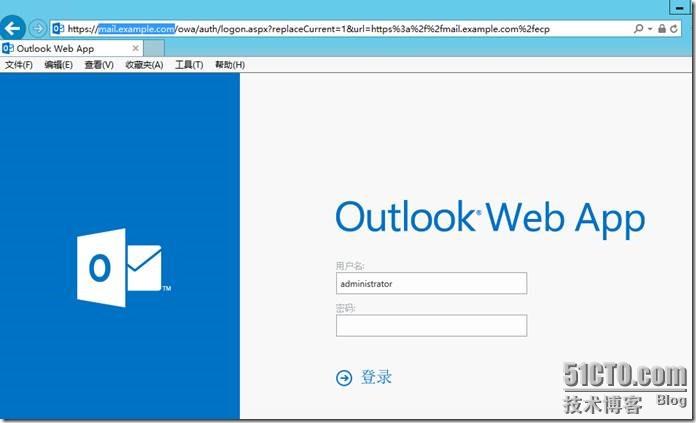

8.测试一下是否正常

clip_p_w_picpath022

二、DAG配置过程，添加一个数据库副本为例

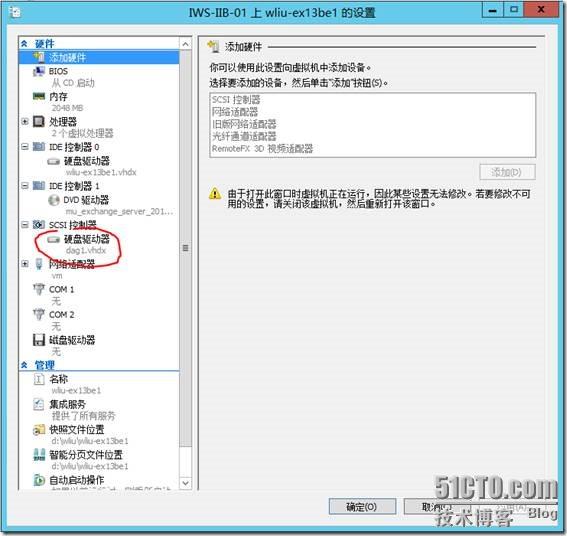

1.配置存储，在后端两个节点添加额外的磁盘，初始化并分配相同的盘符

clip_p_w_picpath024

2.网络配置：



名称

IP

ex13be1:mapi

10.0.3.42/24

be13be2:mapi

10.0.3.44/24

ex13be1:rep

192.168.2.1/24

ex13be2:rep

192.168.2.2/24

dag01.example.com

10.0.3.66/24



3.创建DAG，仲裁服务器

clip_p_w_picpath026

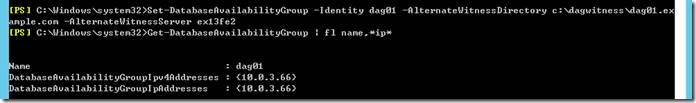

4.添加额外的仲裁服务器

clip_p_w_picpath028

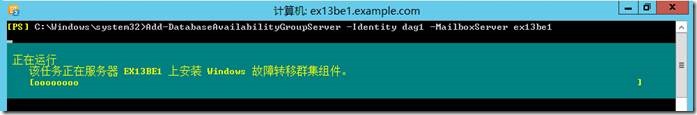

5.添加服务器到DAG

clip_p_w_picpath030

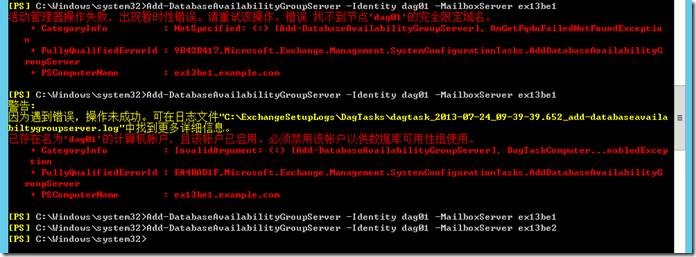

6.系统报错，“找不到节点‘dag01’的完全限定域名”

clip_p_w_picpath032

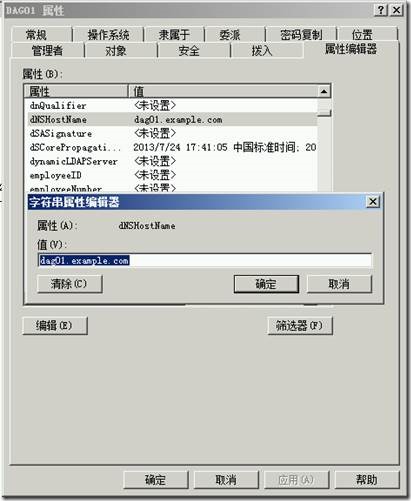

7.在ADUC中找到DAG的计算机账号，添加DNS名称，并禁用该账号，重新添加主、被动节点

clip_p_w_picpath034

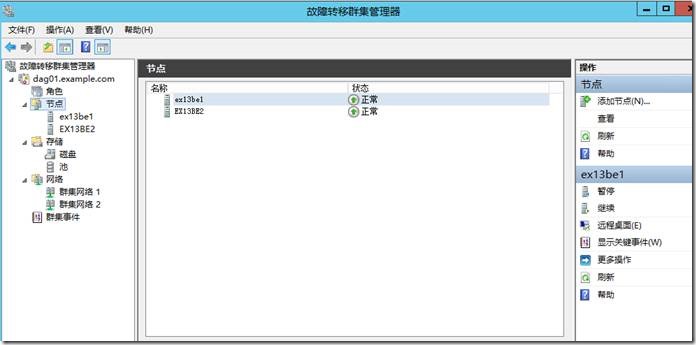

8.验证群集是否正常

clip_p_w_picpath036

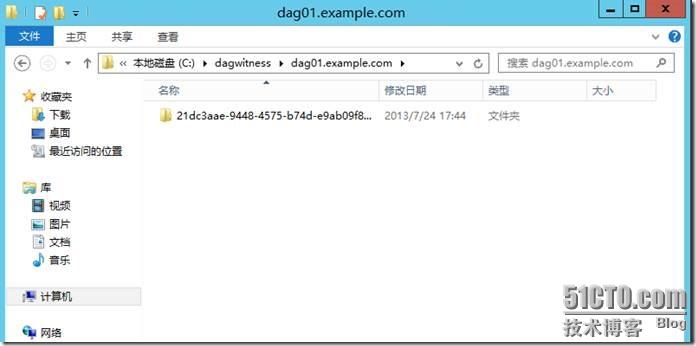

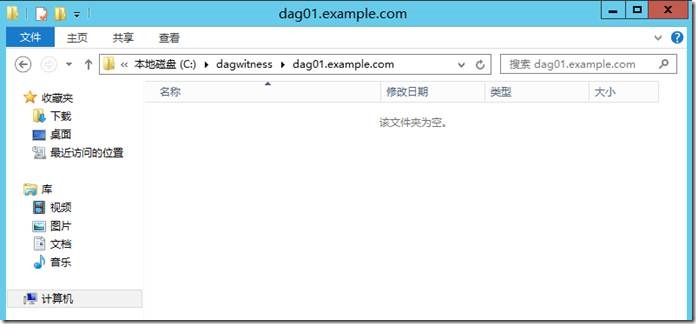

9.验证下仲裁服务器中的共享文件

clip_p_w_picpath038

备用仲裁服务器的情况

clip_p_w_picpath040

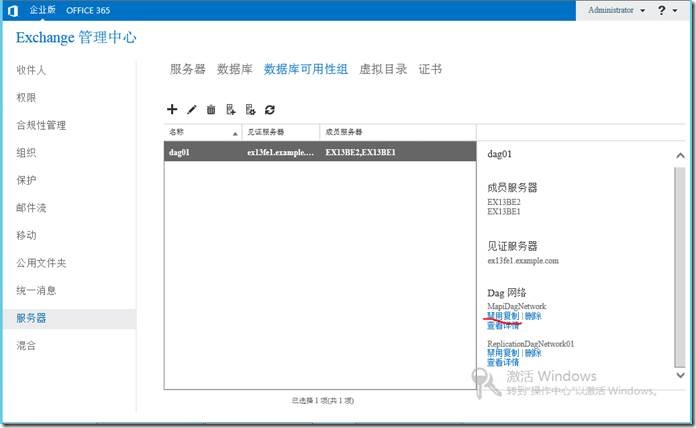

10.禁用MAPI网络复制

clip_p_w_picpath042

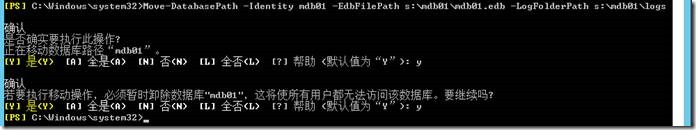

11.修改将加入到DAG中的数据库路径

clip_p_w_picpath044

12.添加数据库副本

clip_p_w_picpath046

13.检查下数据库状态

clip_p_w_picpath048

14.重启一下活动节点验证能否自动故障转移（和2010的不一样不需要创建CAS Arrary）

clip_p_w_picpath050
