集群管理交换机的实例

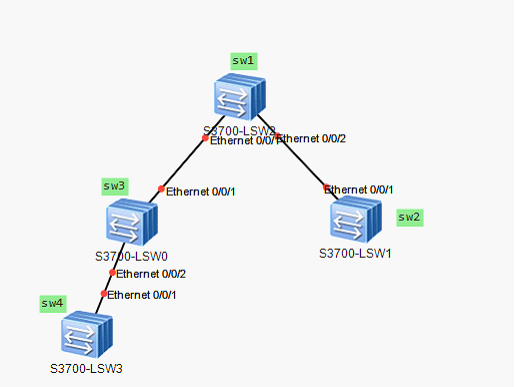

实验环境：四台不同型号的华为交换机，（一般情况下要用同等设备才能进行集群。）sw1为管理交换机，其他为被管理设备。





1.在sw2，sw3，sw4，这些交换机上只需要做一般的配置，

这些一般的配置包括：

1）在全局下：ndp enable 和ntdp enable

2）在连接的接口模式下：ndp enable 和ntdp enable

3）在全局下：cluster enable 开启集群服务

2.sw1作为管理交换机做的主要配置

1）在全局下：ndp enable 和ntdp enable

2）在连接的接口模式下：ndp enable 和ntdp enable

3)在全局下：cluster enable 开启集群服务

管理交换机上的主要的配置

Cluster （先进入集群视图）

Ip-pool 192.168.1.1 29（配置一个地址池，子网掩码为29位，为其他被管理的交换机分配地址方便以后管理）

Bulid hua （设置集群名字）

[hua_0.sw1-cluster]add mac-address 000f-e274-4920  （在管理交换机上添加被管理的mac地址）如果是同等的设备的话就不用添加mac地址，

[hua_2.sw3]dis mac-address （查看与此交换机连接的另一些交换机的mac、地址）

MAC ADDR        VLAN ID    STATE            PORT INDEX             AGING TIME(s)

000f-e274-4920     1       Learned          Ethernet0/12            AGING

00e0-fc0e-b624     1       Learned          Ethernet0/22            AGING

00e0-fc06-5520     1       Learned          Ethernet0/22            AGING

[sw4]dis cluster

 This device is not in cluster.

[hua_3.sw4]dis cluster

 Cluster name:"hua"

 Role:Member

 Member number:3

 Management-vlan:1(default vlan)

 cluster-mac:0180-c200-000a

 Handshake timer:10 sec

 Handshake hold-time:60 sec

 Administrator device mac address:00e0-fc06-5520

 Administrator status:Up

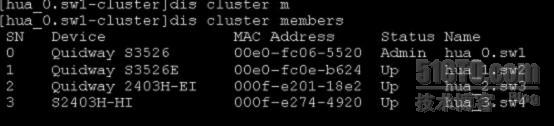

如下图：所有的交换机都被检测到.
