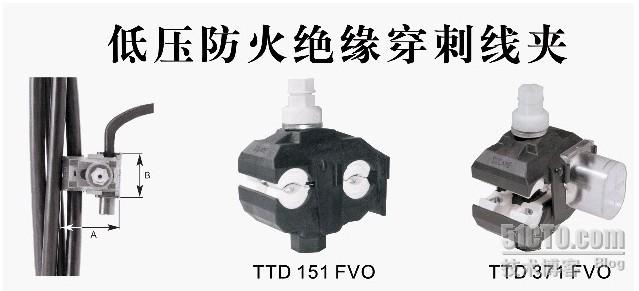

IPC绝缘穿刺线夹  普通电缆现场分支！<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />



型 号
主线线径

（mm2）
分支线径

（mm2）
额定电流

（A）
价 格

（元）
尺寸

mm

TTD041FJ
6-35
1.5-6
63
98
27*41*62

TTD051FJ
16-95
1.5-6
63
102
33*41*62

TTD101FJ
6-50
4-35
200
145
42*61*85

TTD121FJ
25-95
2.5-25
161
158
46*61*90

TTD201FJ
35-95
25-95
377
230
52*61*90

TTD281FJ
50-185
6-35
200
280
52*68*90

TTD401FJ
50-185
50-150
504
725
52*70*100

TTD431FJ
70-240
16-95
377
480
61*68*100

TTD451FJ
95-240
95-185
530
660
83*130*130

TTD551FJ
120-380
95-240
679
720
130*130*153



分线箱—绝缘穿刺线夹性能价格对比表

主线：<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />95mm2 分支：50mm2


电缆与分线箱
电缆与绝缘穿刺线夹

1. 材料成本
1.       1.       分线箱 ￥400.00

2.       2.       电缆返线

￥120×5m=￥600.00（ZR-VV-4×95+1×50：￥120/m）

3.       3.       附件（线鼻、压线管、焊锡、绝缘材料等）：￥80—￥200



总成本：￥1080—￥1200
绝缘穿刺线夹：￥102.00

无电缆返线

无附件











总成本：￥102×3=￥306.00

2. 安装效率与费用
1.       1.       安装费时费工

2.       2.       人工费用高

3.       3.       施工工期长



安装效率：1个/工日

人工费用：≥￥50/个
1.       1.       安装方便

2.       2.       大量节省人工

3.       3.       施工进度迅速



安装效率：1个/10分钟

人工费用：可忽略

3. 占用建筑空间
1.      1.      需要较大施工操作场地

2.      2.      需要占用较大安装与维护空间
1.      1.      几乎不需要安装空间

2.      2.      无须维护

3.      3.      可安装于桥架、箱体、钢管、地下电缆沟等

4. 性能与防护
1.       1.       绝缘强度低

2.       2.       不适用于铜铝对接

3.       3.       不能用于潮湿环境

4.       4.       不耐扭曲、震动
1.       1.       适用于铜铝过渡

2.       2.       防护等级高（IPX7 水密）

3.       3.       耐拉、耐扭曲

4.       4.       不需要附件

5. 其它
1.       1.       需要截断主电缆，增加故障点

2.       2.       破坏电缆的机械和电气性能
1.       1.       不截断主电缆，不破坏绝缘皮

2.       2.       不破坏电缆的机械和电气性能
