【Packet Tracer 实验笔记5】



【测试目的】



1、拓扑配置：交换机为各个VLAN提供统一的Trunk链路实现VLAN成员的跨交换机通信

2、实验目的：了解跨交换机VLAN的内部主机之间通信机制

3、测试方法：PC3 ----ping---> PC4





【知识点】



1、Trunk链路

2、802.1Q封装

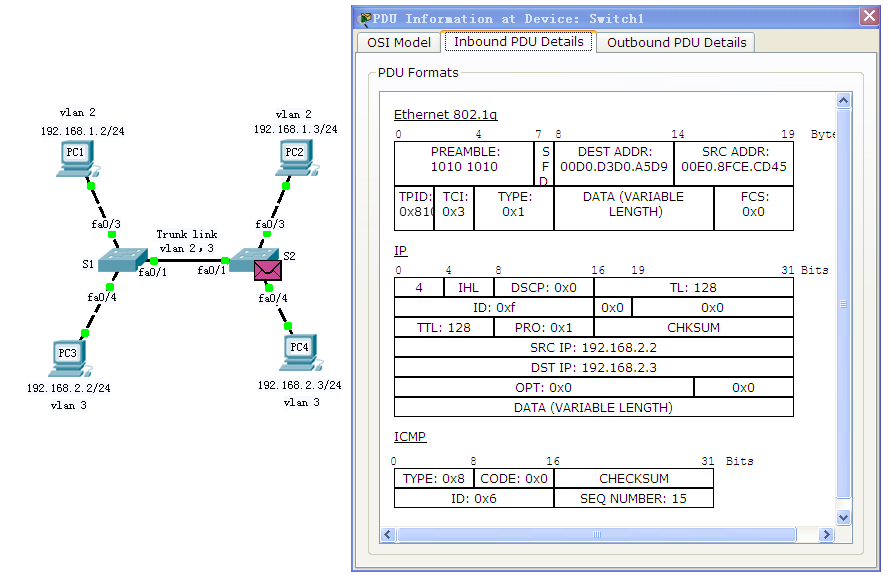

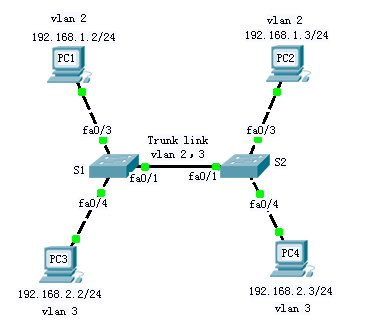

【实验拓扑与配置】



交换机S1配置：

Switch#conf t
Switch(config)#vlan 2  //创建vlan
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int fa0/3
Switch(config-if)#switchport access vlan 2  //接口fa0/3划入vlan 2
Switch(config-if)#int fa0/4
Switch(config-if)#switchport access vlan 3
Switch(config-if)#int fa0/1
Switch(config-if)#switchport mode trunk  //接口fa0/1配置成trunk链路
Switch(config-if)#switchport trunk allowed vlan 2-3  //允许通过该trunk链路的vlan列表
Switch(config-if)#^Z
Switch#



交换机S2配置： 此例中与S1同，此处略。

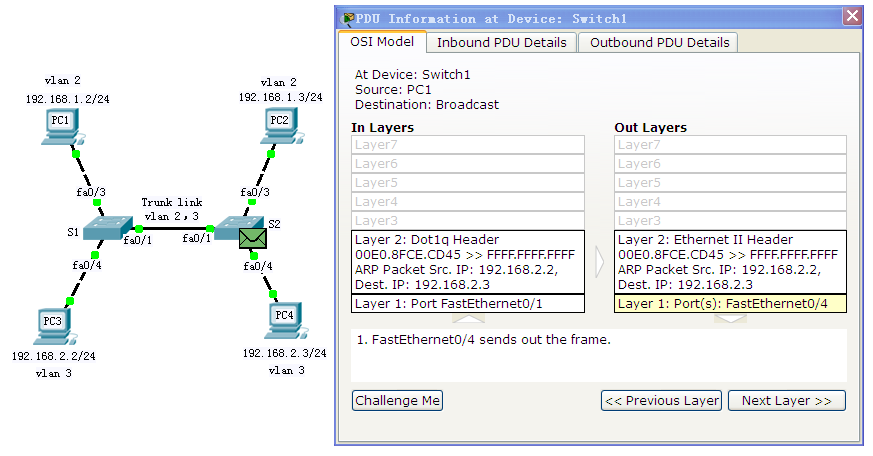

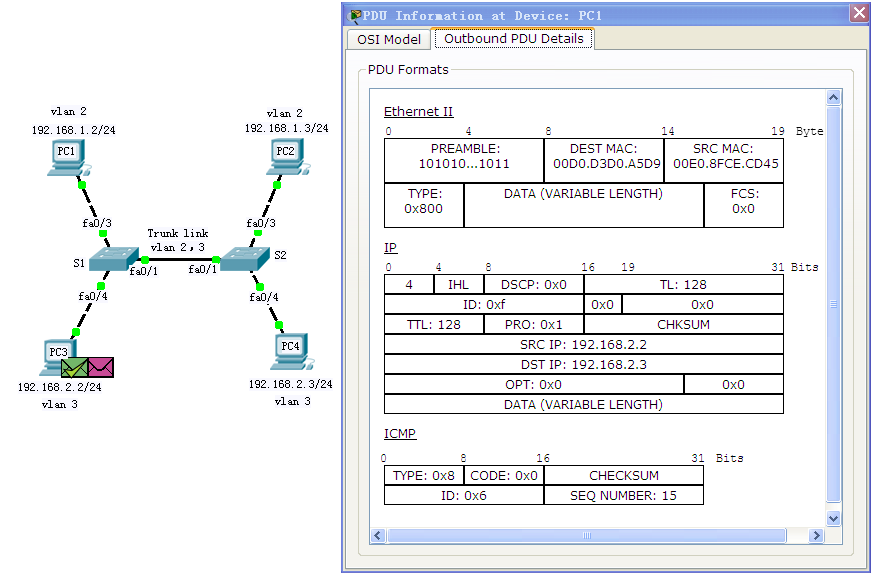

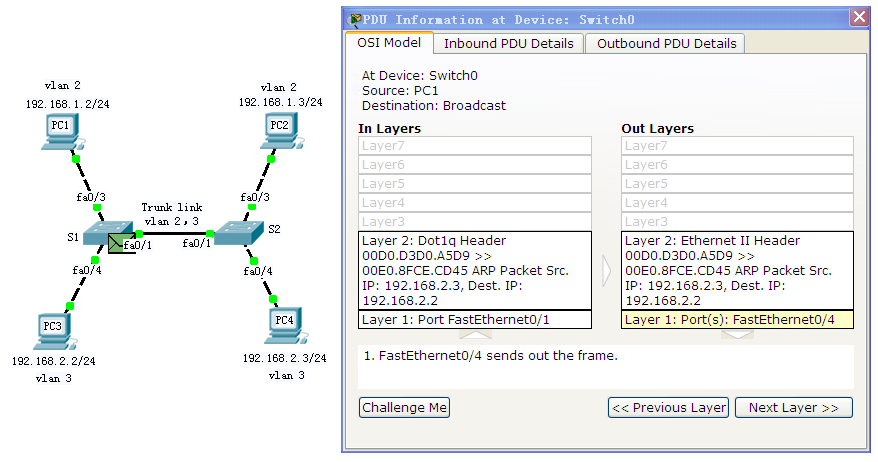

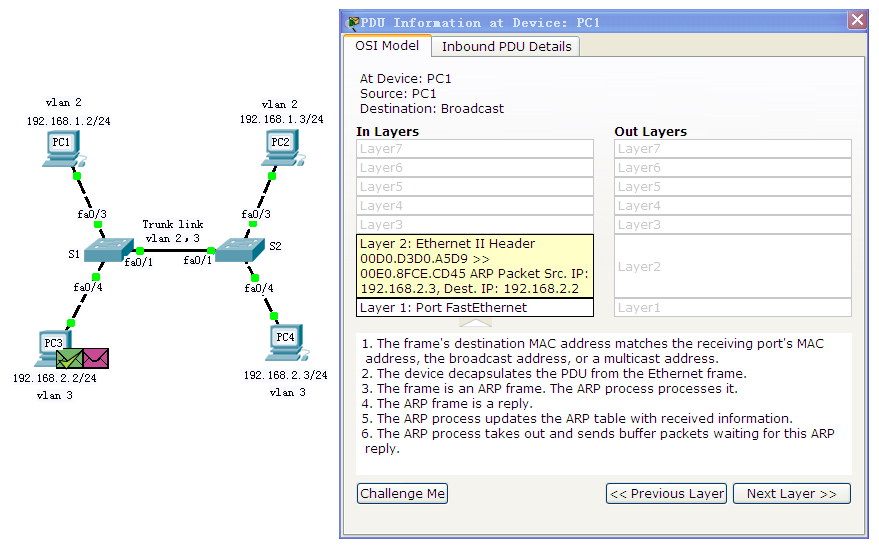

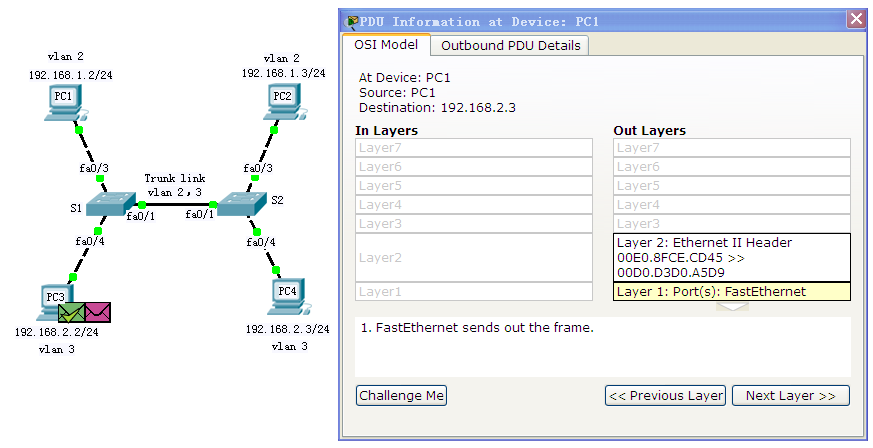

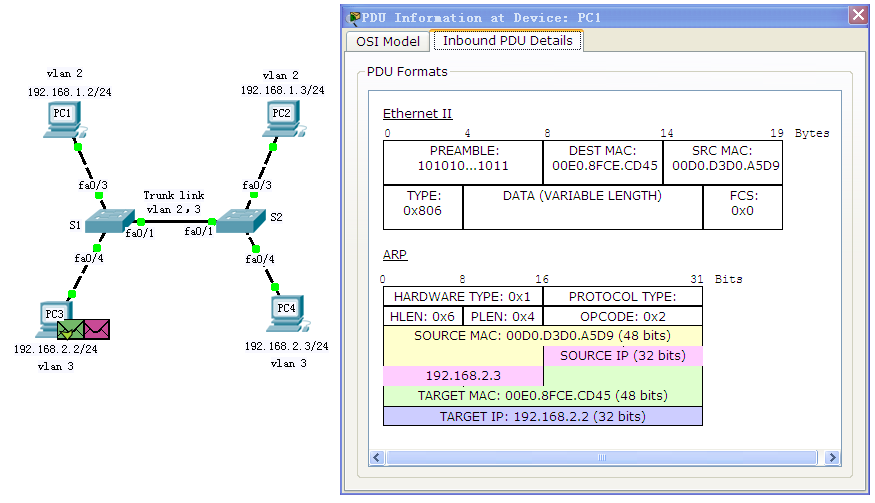

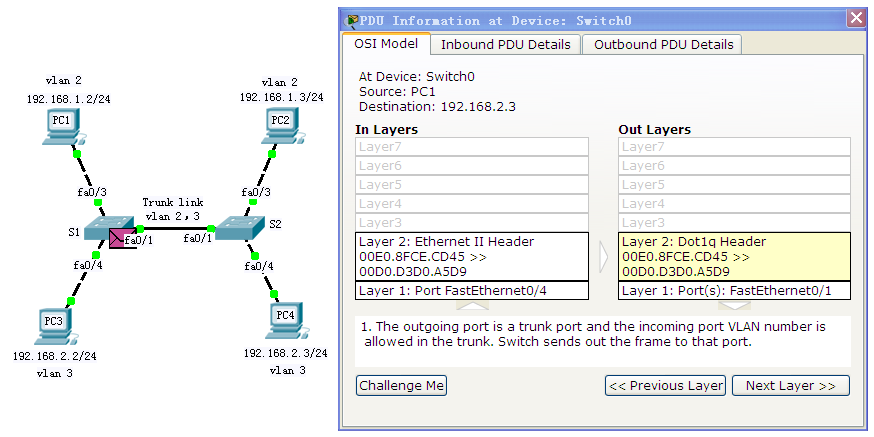

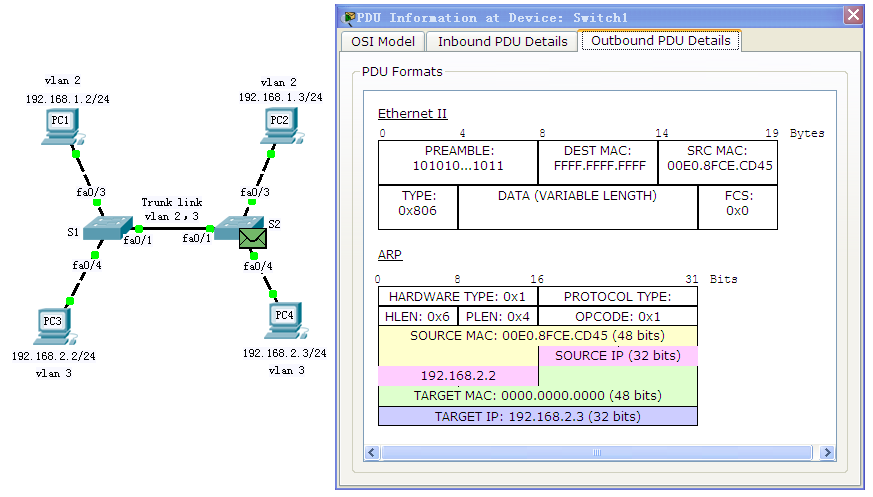

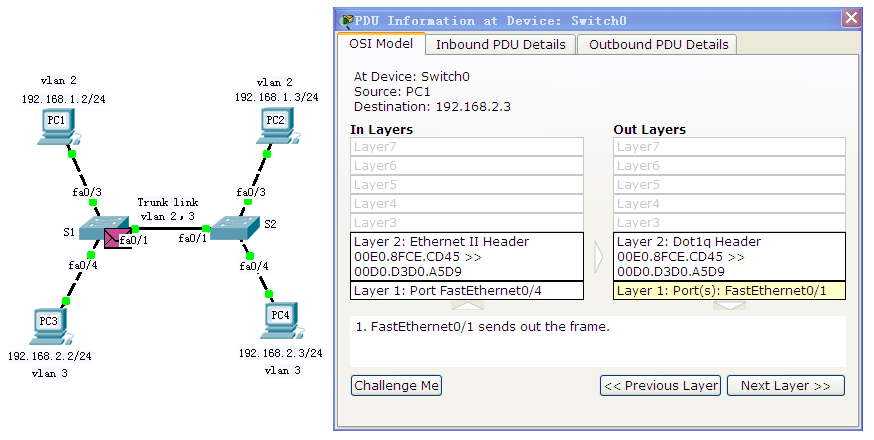

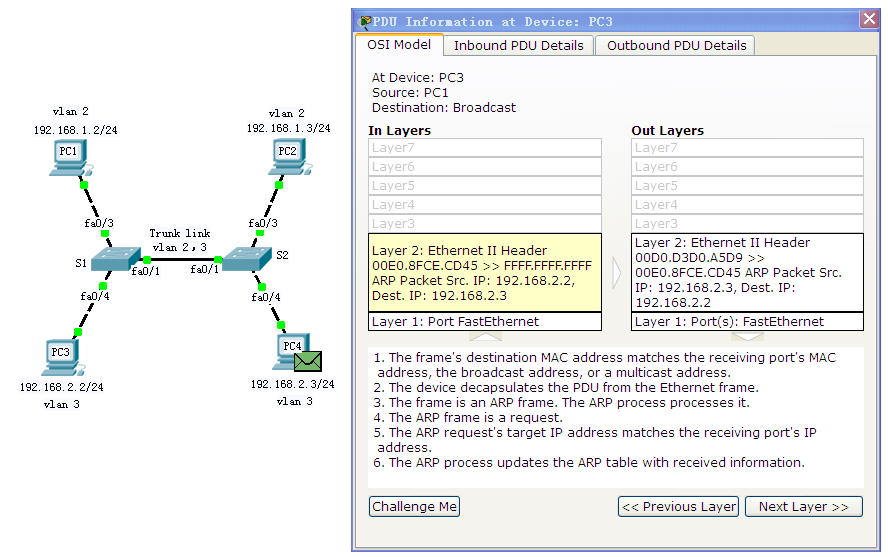

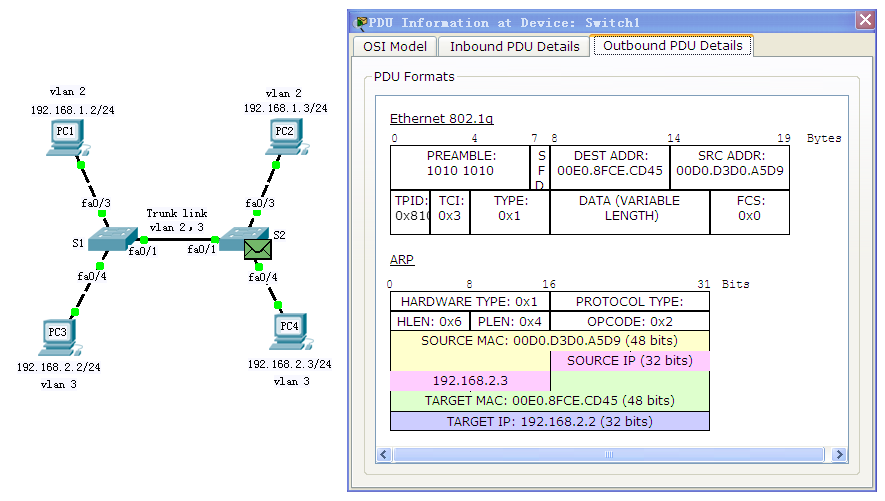

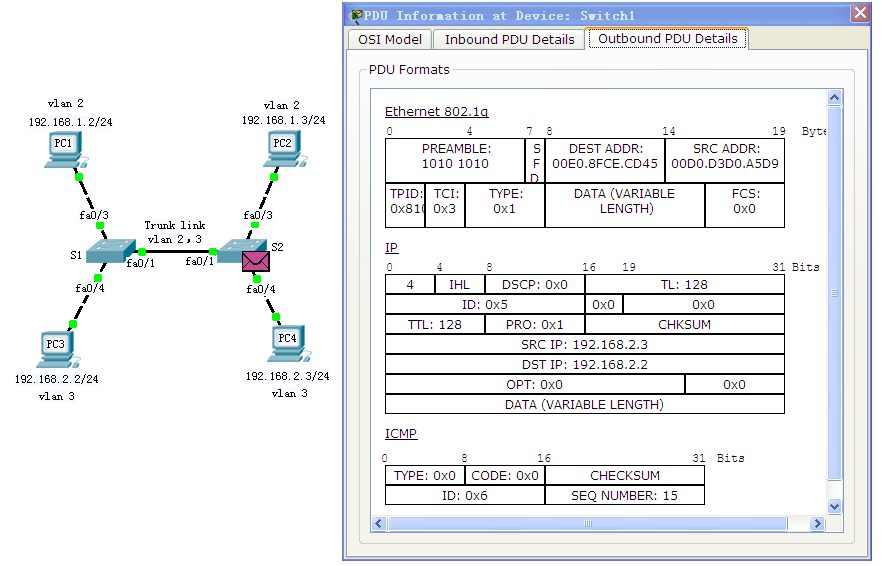

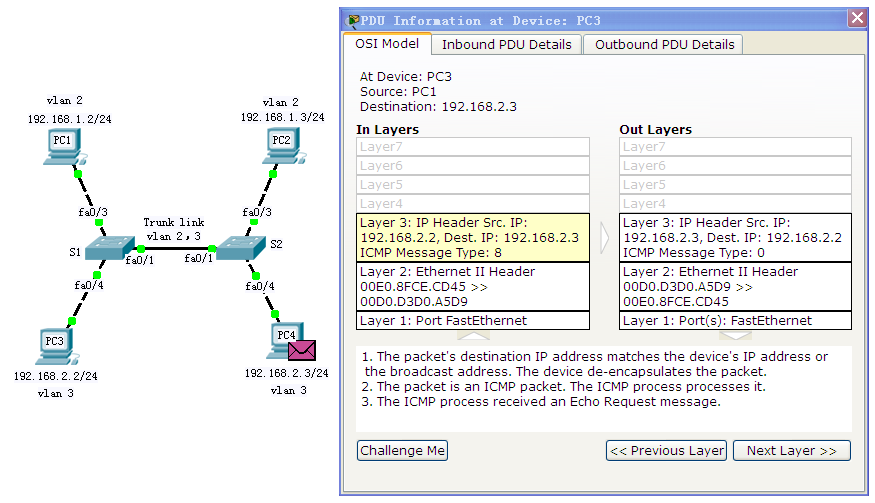

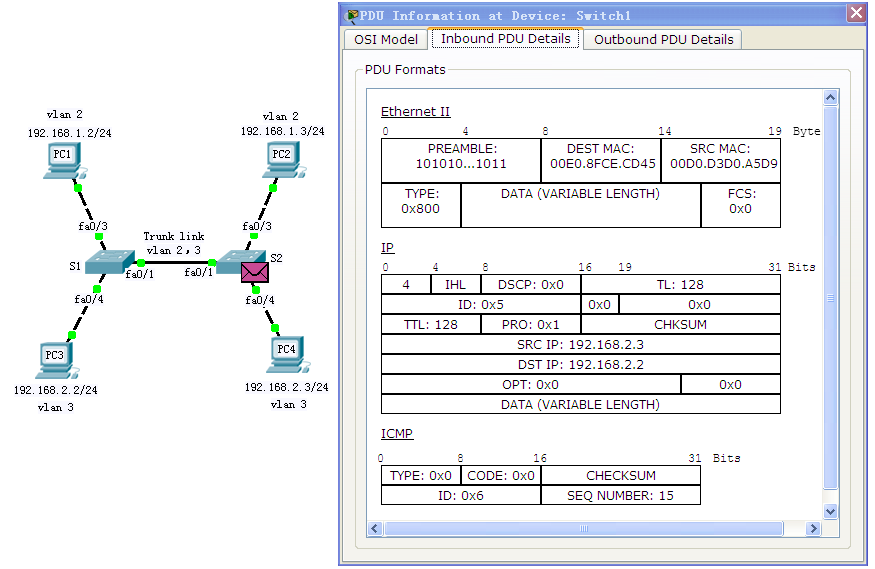

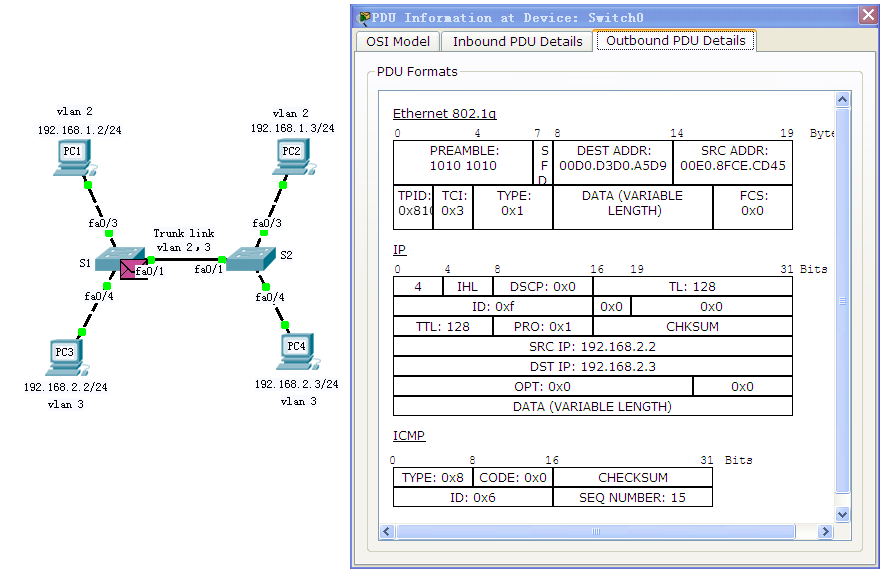

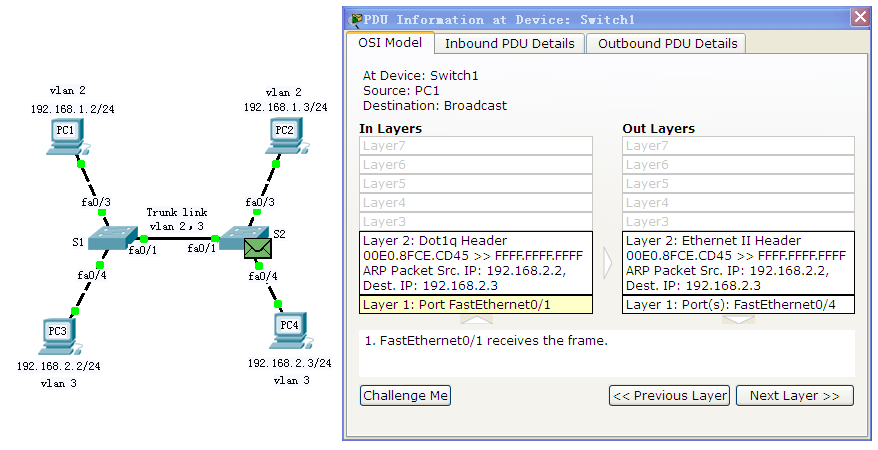

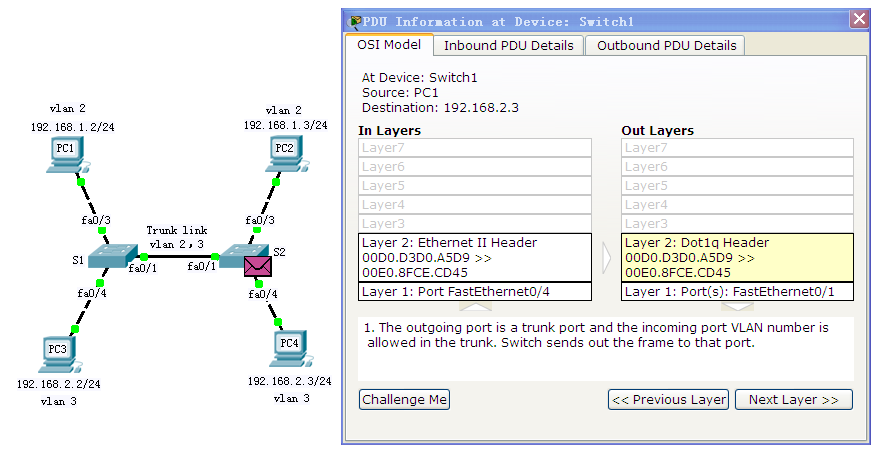

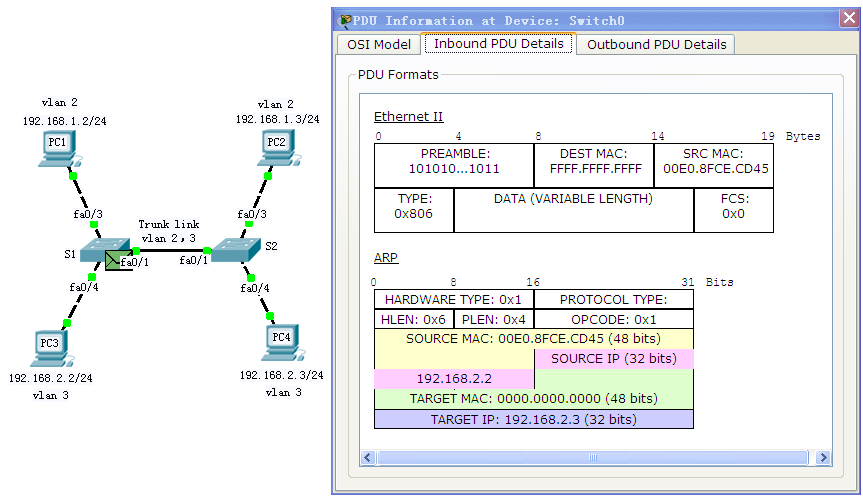

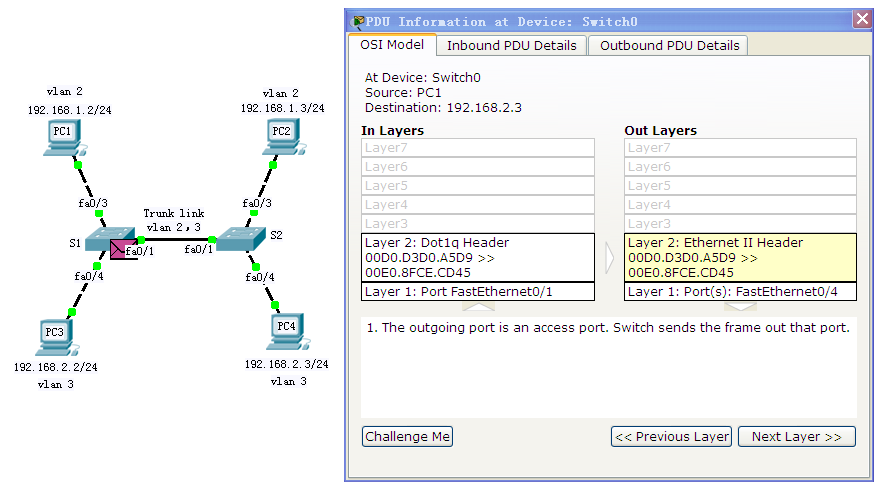

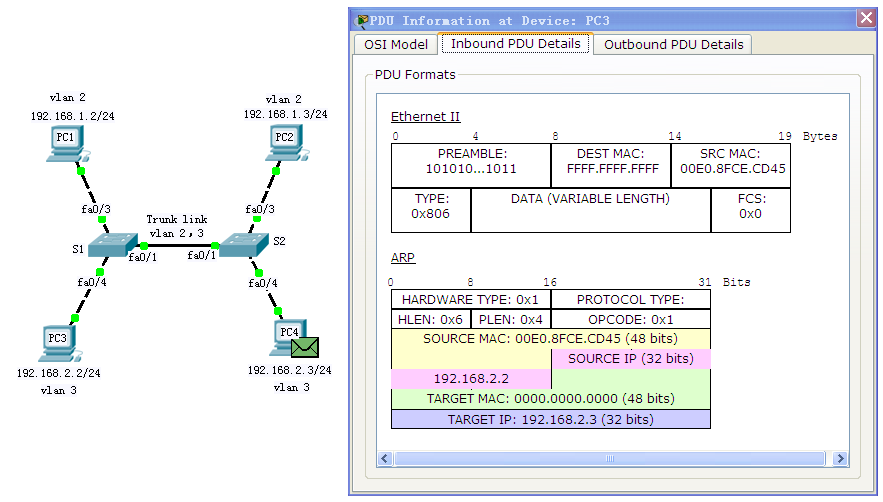

【过程跟踪】

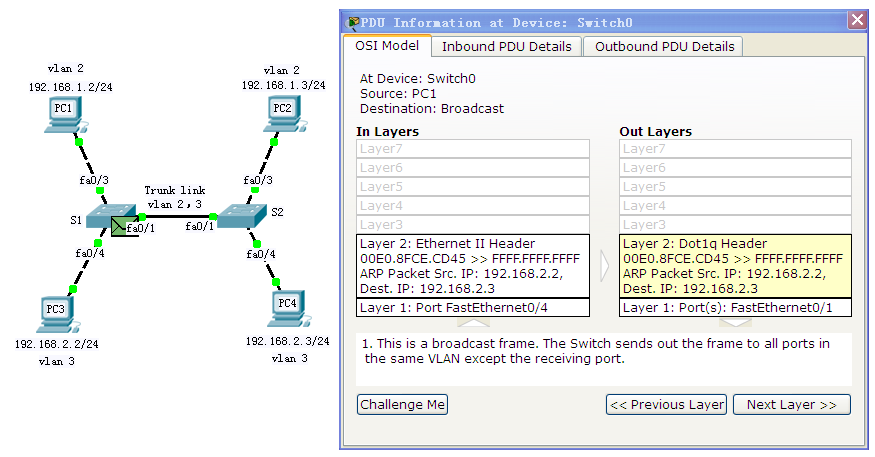

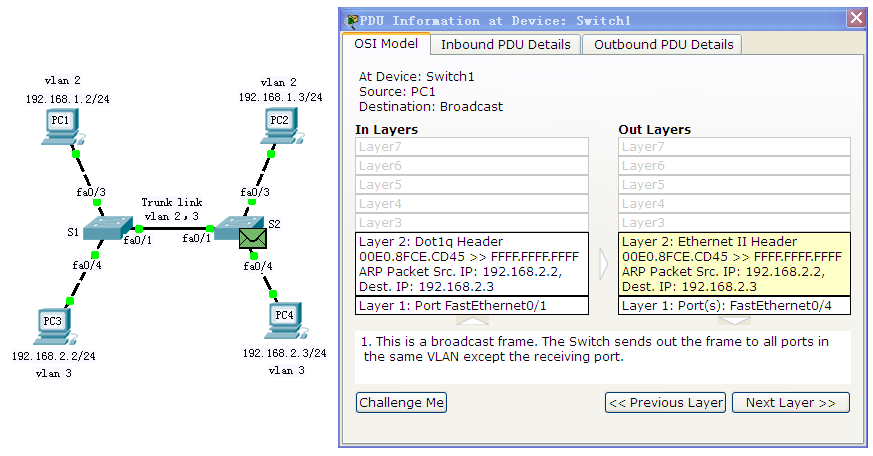

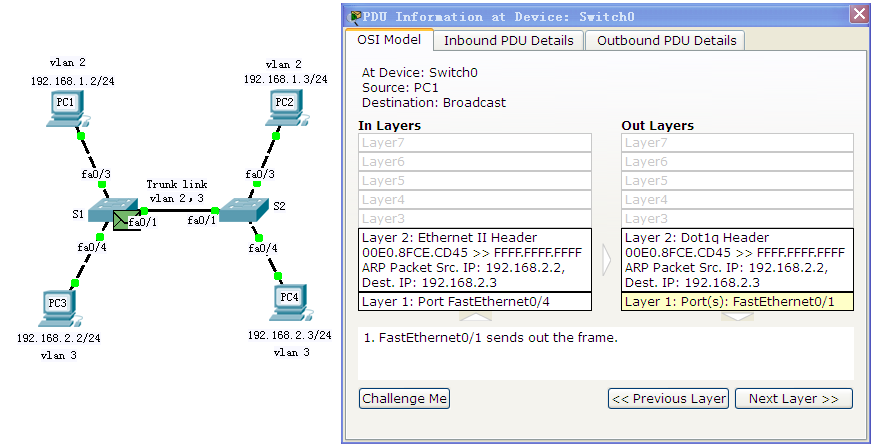

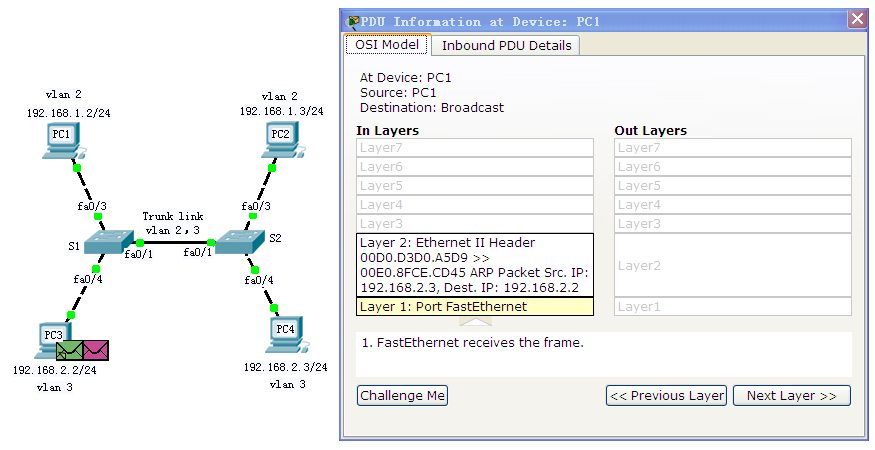

    注：上图报文内容可参考Packet Tracer实验笔记1

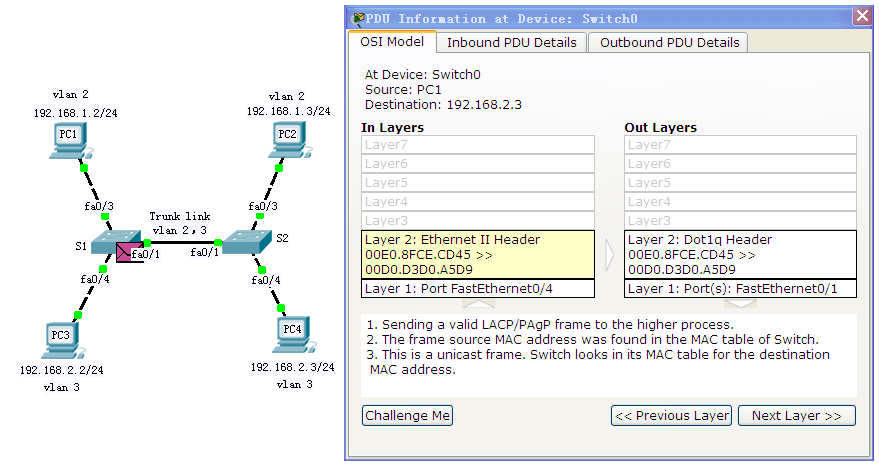

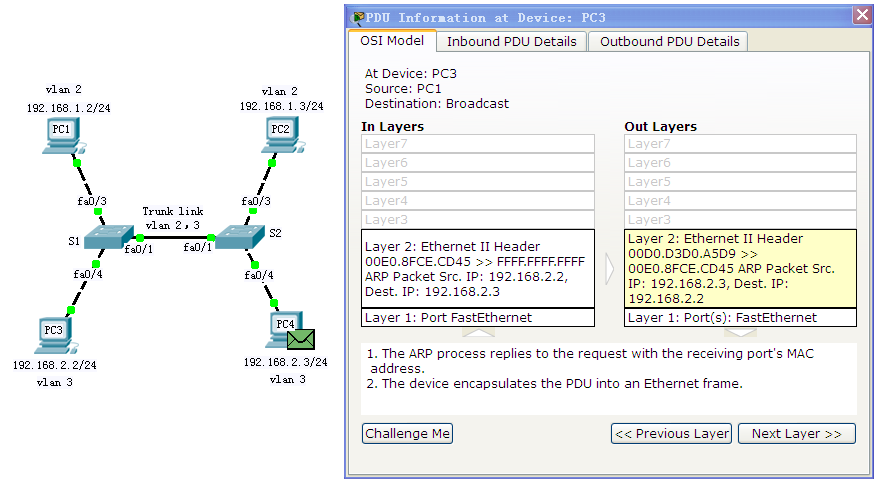

     注：省去对In Layers的说明，可参考Packet Tracer实验笔记1

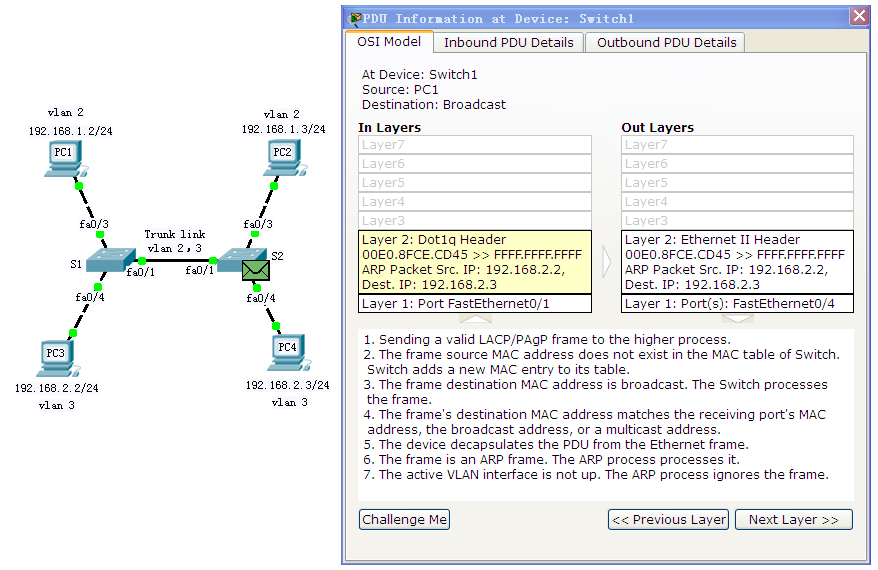

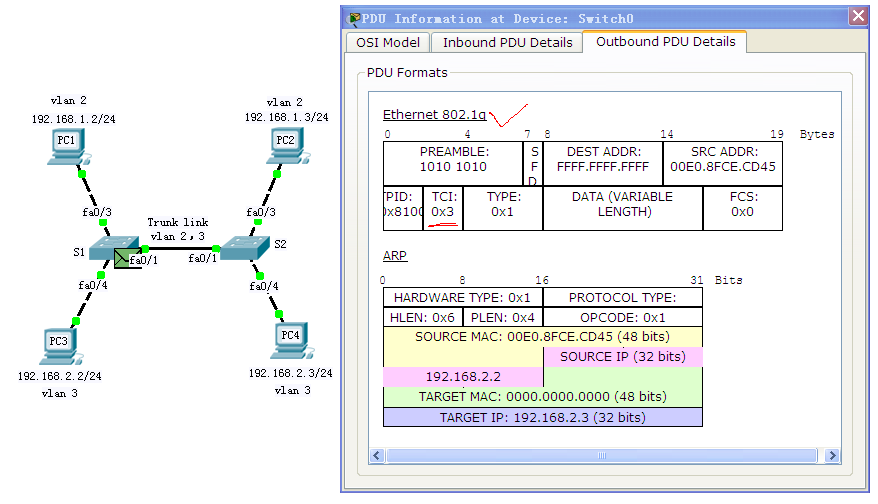

     注：上图对Inlayers和Outlayers的描述和报文可以参考“Packet Tracer笔记1”，此处省略。

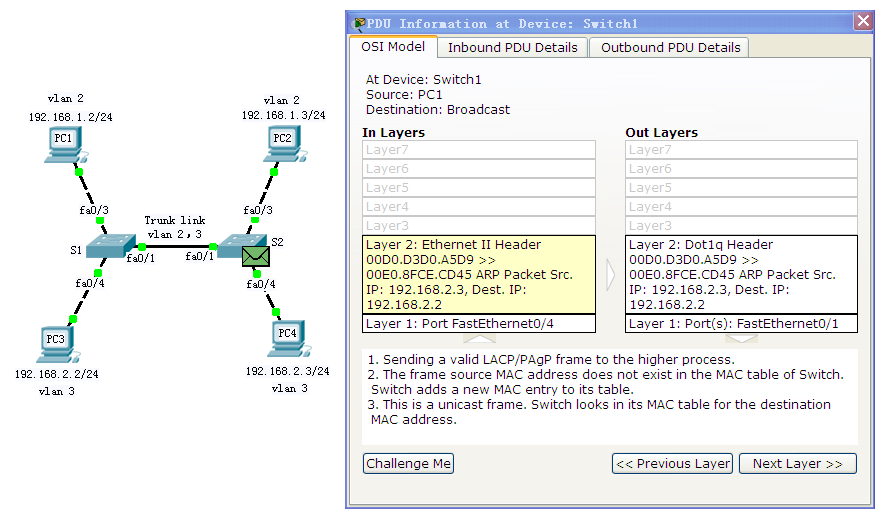

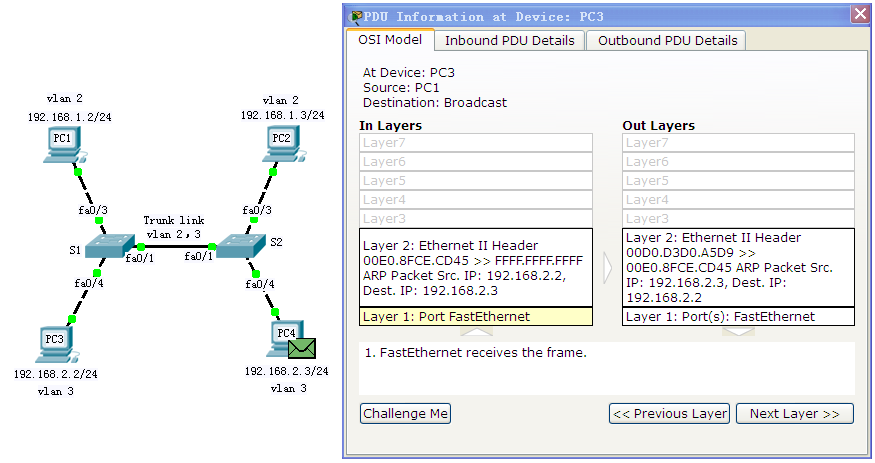

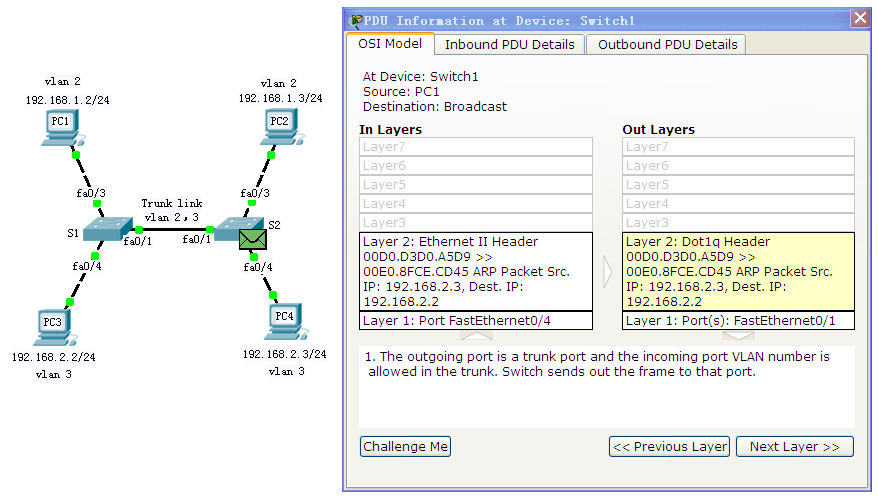

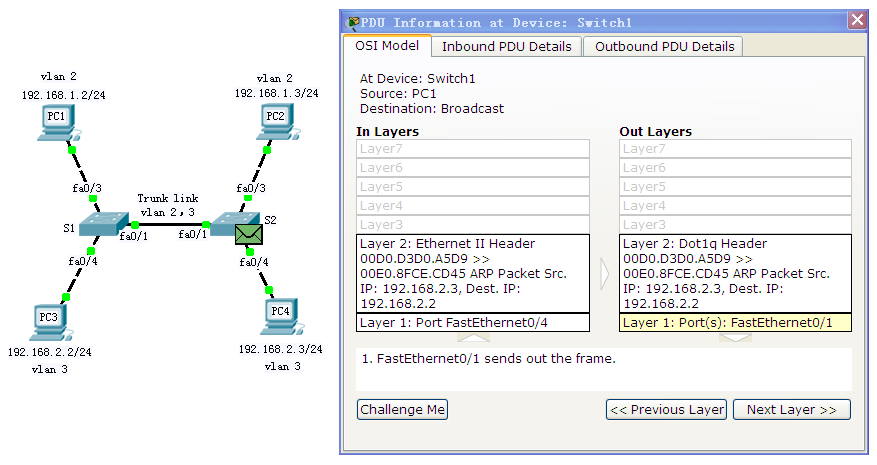

    注：上图略去Inlayer1的描述。

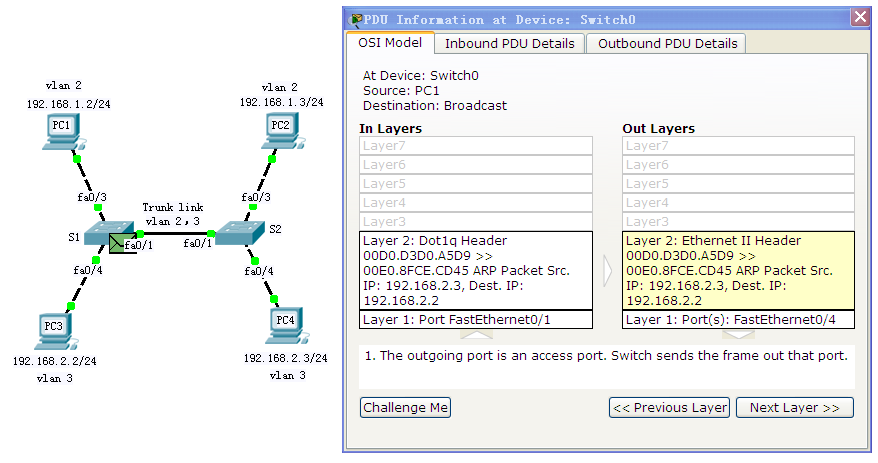

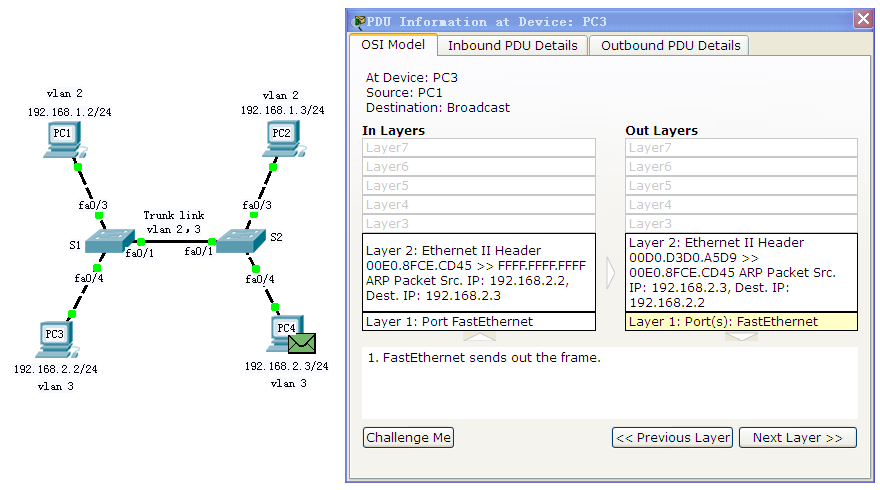

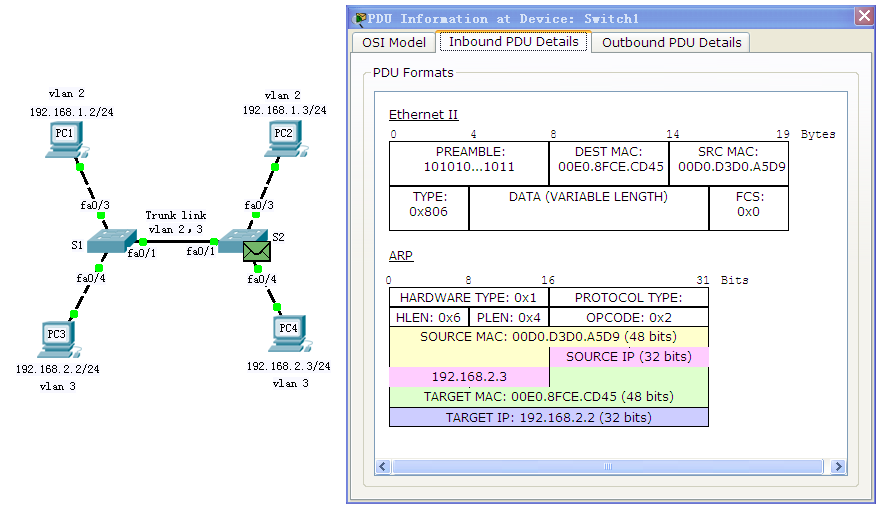

   注：上图略去Outlayer1的描述。

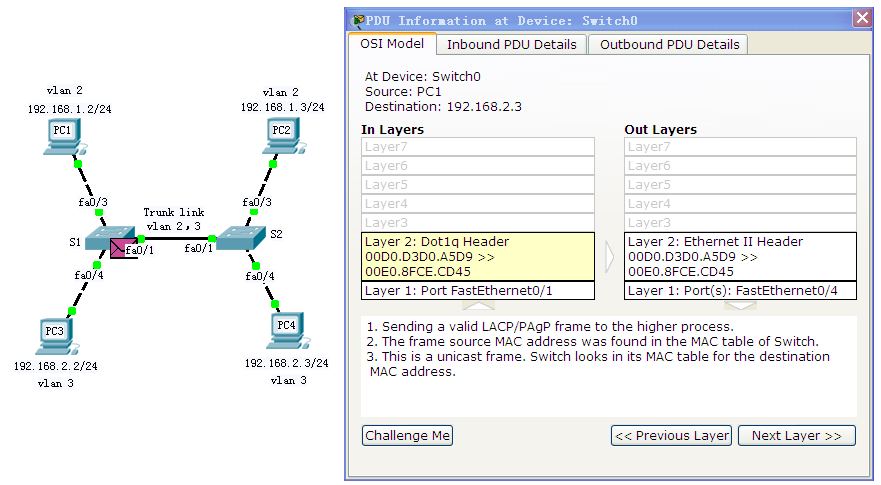

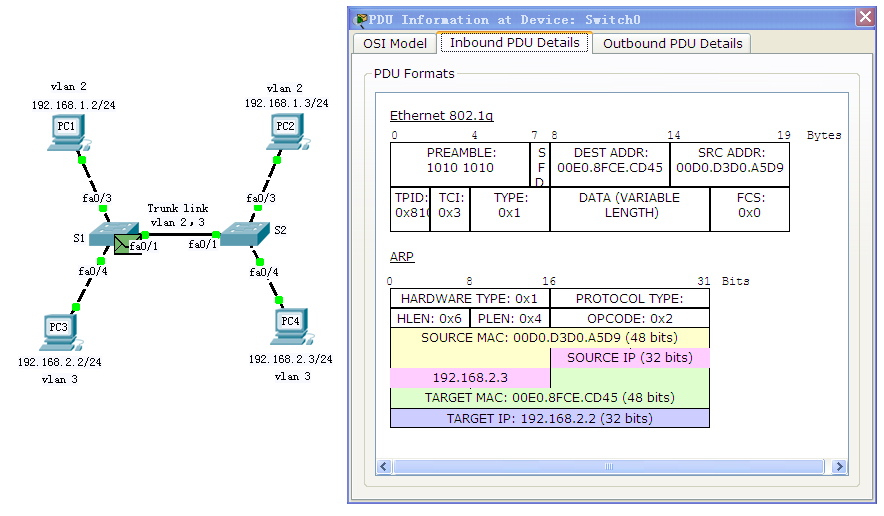

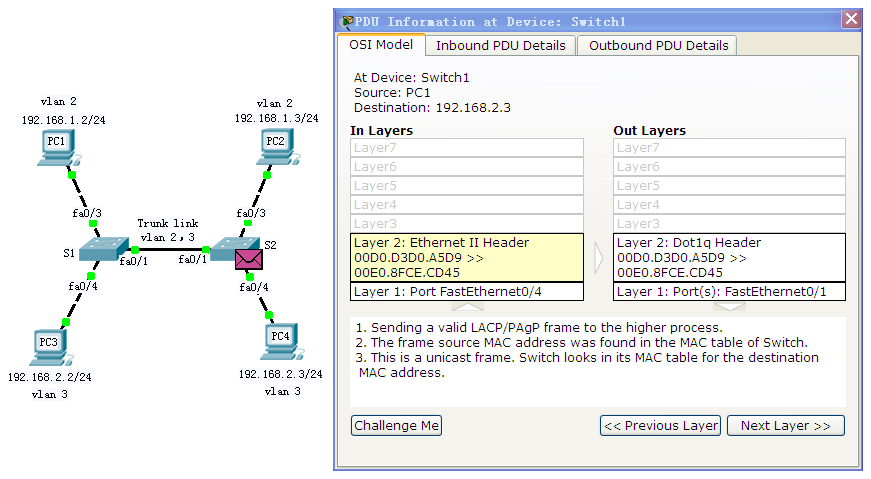

    注：上图略去对Inlayer1的描述和Inbound PDU。

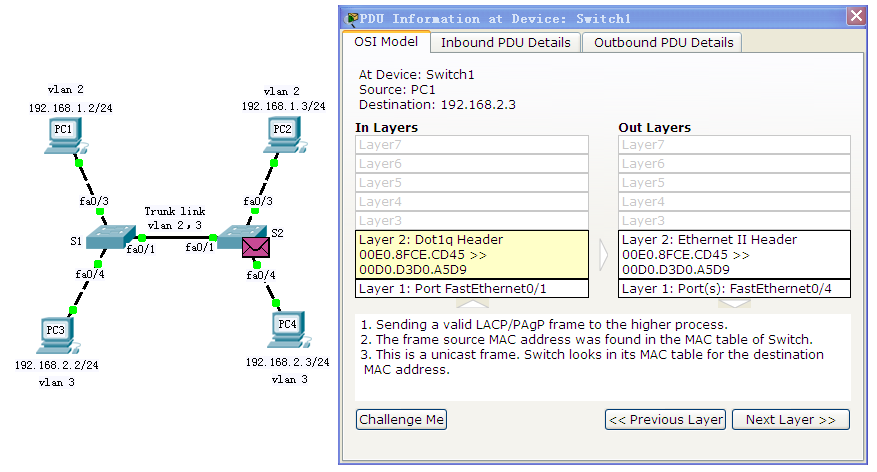

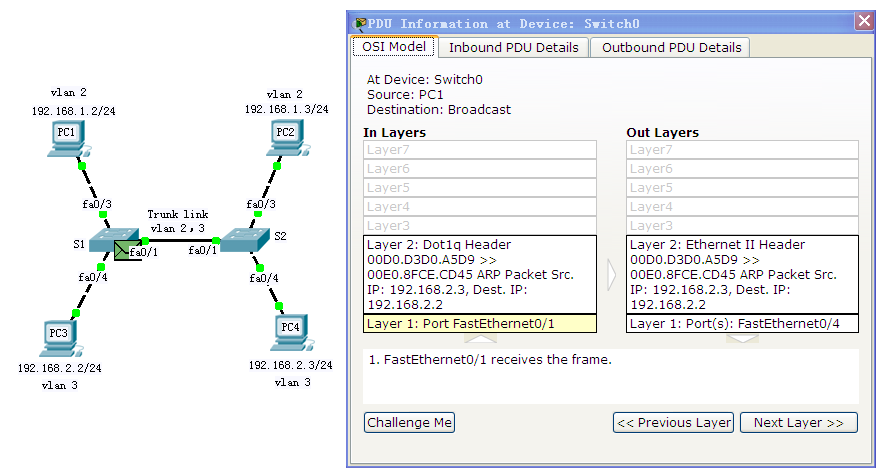

     注：上图略去对Outlayer1的描述和Outbound PDU。

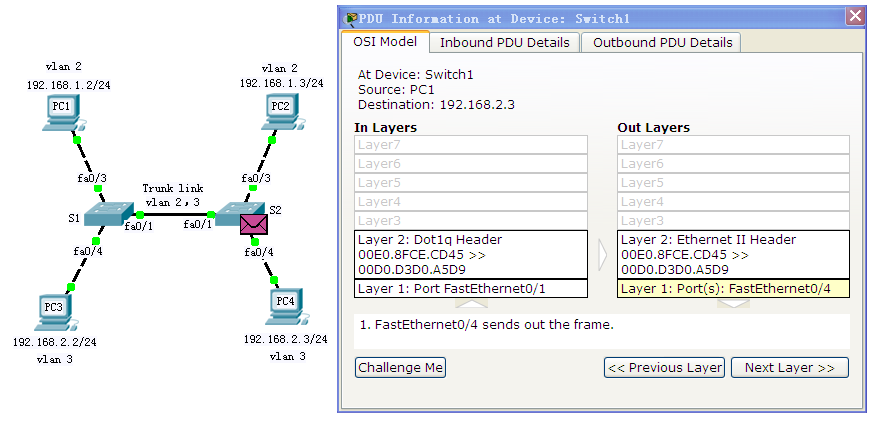

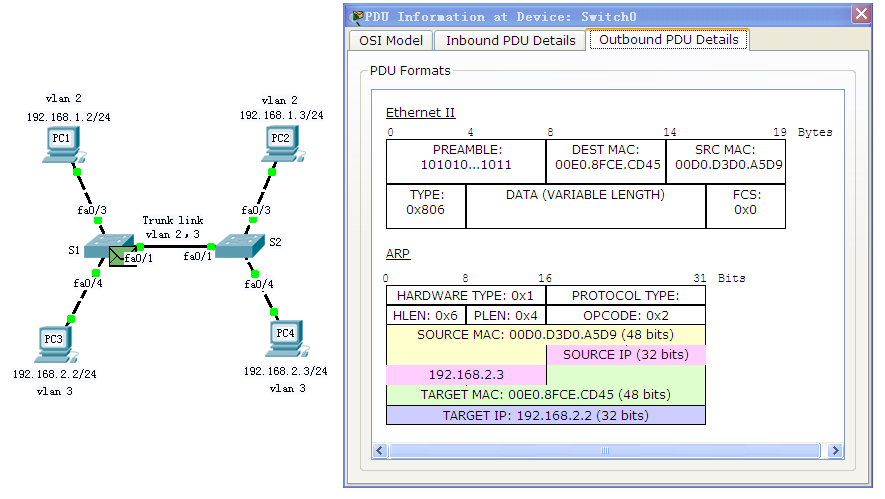

     注：上图略去Inlayer1和Inlayer2的描述，同时略去Inbound PDU信息。

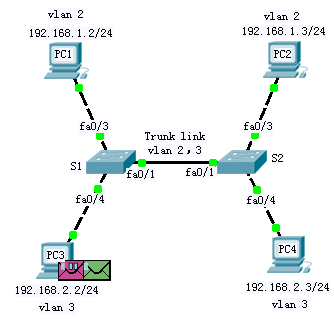

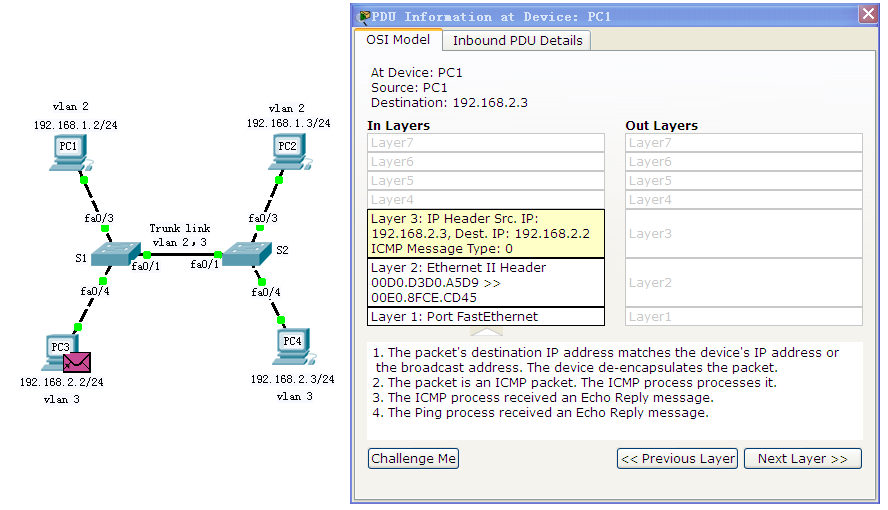

【结果显示】
