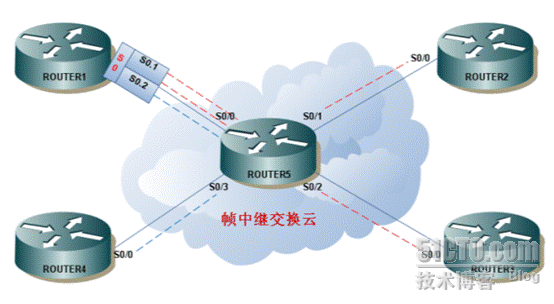

实验操作过程及配置说明【各个设备的配置】：<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

R5：也就是ISP帧中继交换器

由于是使用路由的ios，所有先降级为帧中继交换机

Frame-relay swiching

进入s0/0接口，使用frame-relay封装

Encapsulation frame-relay

设置为DCE端口

Frame-relay intf-type DCE

配置S0/0过来的数据到其他端口的通路

Frame-relay route 102 int s0/1 201

Frame-relay route 103 int s0/1 301

Frame-relay route 104 int s0/1 401

S0/1-3配置大致同上

R1:进入s0/0接口（一般供应给客户端使用的路由只有DTE模式）

使用frame-relay封装，并关闭arp反向查询

Encapsulation frame-relay

no frame-relay inverse-arp

建立s0/0.1接口，并实用多点配置；建立IP、dlci映射关系

Int s0/0.1 multipoint

Ip add 192.168.1.1 255.255.255.0

Frame-relay map ip 192.168.1.2 102

Frame-relay map ip 192.168.1.3 103

建立s0/0.2接口，并使用点对点配置；建立IP、dlci映射关系

Ip add 192.168.2.1 255.255.255.0

Frame-relay interface-dlci 104

R2:在s0/0上配置IP并建立dlci映射关系(用帧中继封装，关闭arp反向查询同样要配置，这里略去)

Ip add 192.168.1.2 255.255.255.0

Frame-relay map ip 192.168.1.1 201

R3和R4配置基本如R2
