2.3　类和对象

类（class）和对象（object）在UML表示法中被描绘成方框，如图2-2所示。表示类的方框总是包含类名，并且可选择性地列出类的属性（attribute）和操作（operation）。当同时描述以上三者时，方框的顶部区域放置类名，中部区域放置属性，底部区域放置操作。

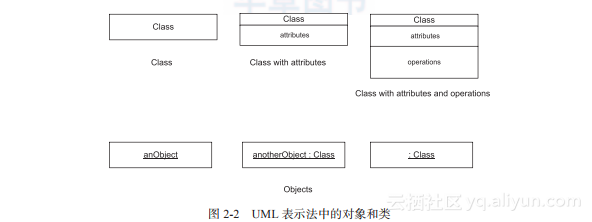

图2-2　UML表示法中的对象和类
为了区分类（类型）和对象（该类型的一个实例），对象名称需要带有下划线。可以在对象名和类名之间使用冒号分隔来完整地描绘一个对象，例如anObject:Class。也可选择性地隐藏冒号和类名，仅剩下对象名，例如anObject。另一种方式是隐藏对象名，仅在冒号后显示类名，例如:Class。正如2.4节描述的那样，类和对象会在多种UML图中被描绘。
