分发列表配置实验--rip和ospf协议下的区别

分发列表配置实验
---rip和ospf协议下的区别

分发列表通过访问控制列表ACL控制数据流类型，从而可以利用ACL限制路由表的选择更新。
知识准备：
1、 distribute-list配置分发列表的三种方式
1） 入口过滤 ：进入路由器的接口 的更新路由
2） 出口过滤： 限制从路由器某接口发送的更新路由信息
3） 重分发过滤：过滤从另一种路由选择协议重分发的更新路由
2、 配置步骤
1) 定义ACL ，设置过滤条件
2) 确定分发方式
3) 在路由进程下应用distribute-list
3、 实验技能准备.
基本命令：
创建ACL列表
Access-list ACL的编号 permit | deny 主机或网络
Access-list ACL的编号 permit any
应用列表
(config-router)#distribute-list ACL的编号 in|out 接口

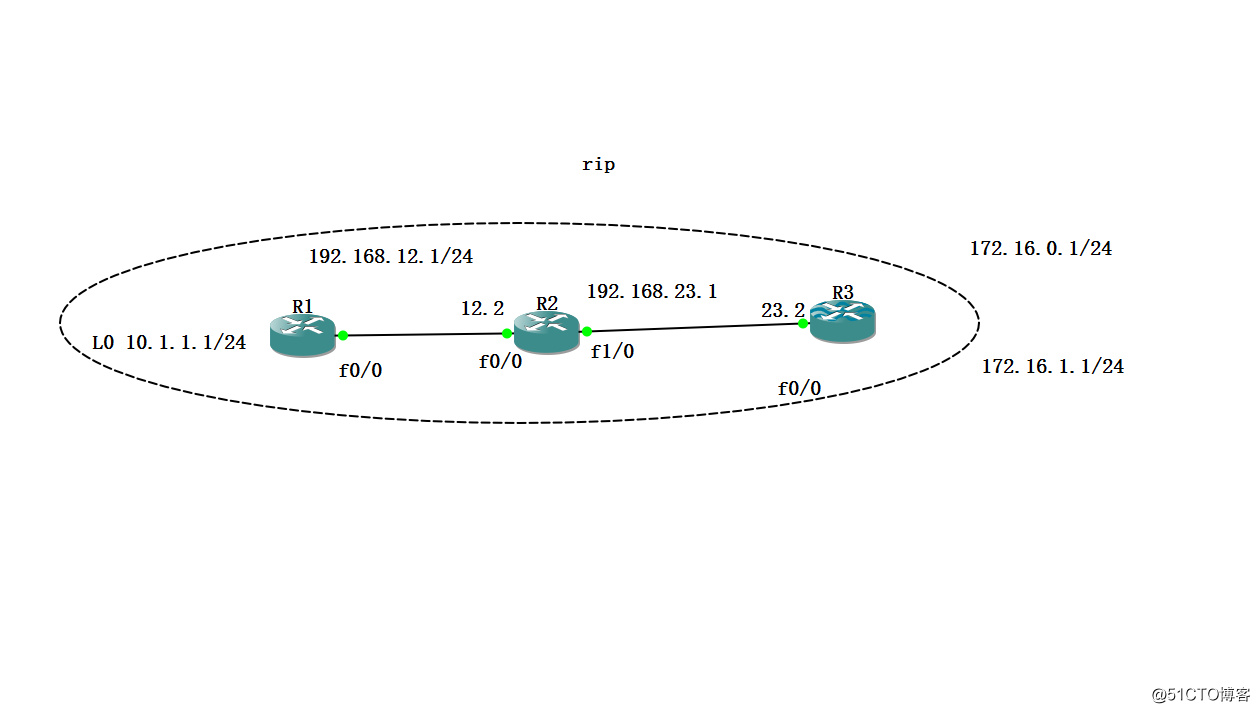

4、 实验拓扑：（Rip下的分发列表）
要求在R2的F0/0口应用分发列表，过滤掉10.1.1.0/24网络

5：实验步骤
1） 根据实验拓扑配置路由器接口地址，其中R1设置一个loopback 0地址为10.1.1.1/24；R3设置两个Loopback0 和Loopback 1 地址。
R1 接口地址举例
Interface loopback 0
Ip add 10.1.1.1 255.255.255.0
Interface f0/0
Ip add 192.168.12.1 255.255.255.0
No shutdown
2） 配置动态路由RIP
R1动态路由Rip配置举例
router RIP
version 2
no aut-summary
network 10.1.1.0
network 192.168.12.0

3） 在路由器上show ip route 查看路由器学习的路由情况。
三台路由器上路由正常
R1#show IP route
R2#show IP route
R3#show IP route

4） 设置R2的f0/0口上过滤进来的10.1.1.0网络。
先创建ACL
Access-list 10 deny 10.1.1.0 0.0.0.255
Access-list 10 permit any
进入rip路由进程
Router rip
应用分发列表
(config-router)#distribute-list 10 in Interface f0/0

5） 查看R3上的路由，已经看不到10.1.1.0网段

第二阶段：OSPF下的分发列表

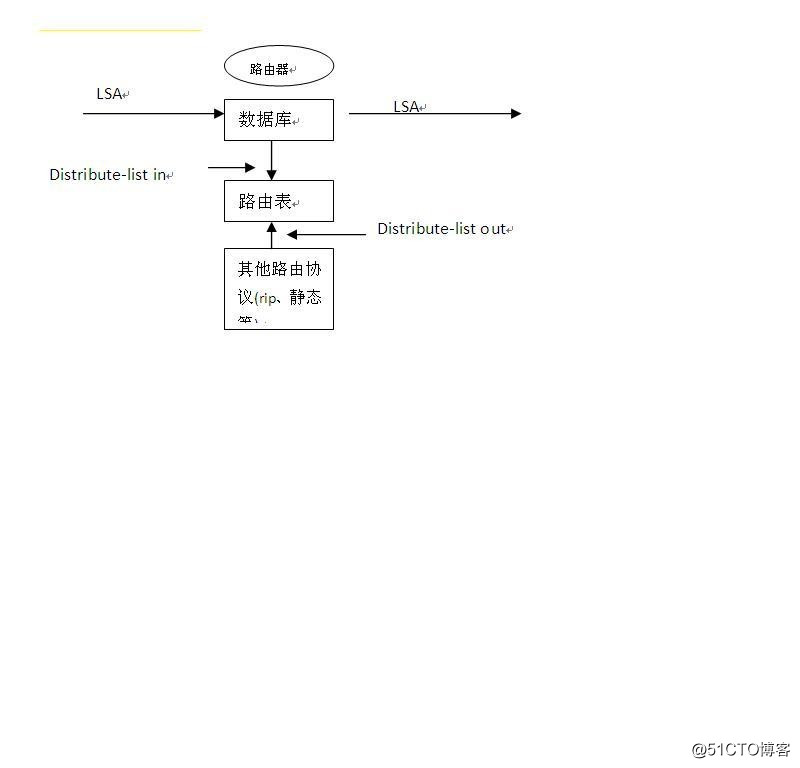

知识准备：在OSPF协议使用命令时，路由更新信息将放置到链路状态数据库中，而不是放置到路由表中，使用in只能过滤本地路由器从链路状态数据库进入到路由表中的路由信息，如果使用out，过滤从另一个路由选择协议重分发更新路由信息。

注意：OSPF下的in只能过滤从链路状态数据库到路由表的信息，out只能过滤其他路由协议重分发过来的路由。

1、 实验拓扑：（OSPF下的分发列表）
要求在R2的F0/0口应用分发列表，过滤掉10.1.1.0/24网络.

5：实验步骤
6） 根据实验拓扑配置路由器接口地址，其中R1设置一个loopback 0地址为10.1.1.1/24；R3设置两个Loopback0 和Loopback 1 地址。
R1 接口地址举例
Interface loopback 0
Ip add 10.1.1.1 255.255.255.0
Interface f0/0
Ip add 192.168.12.1 255.255.255.0
No shutdown
7） 配置动态路由ospf
R1动态路由OSPf配置举例
router ospf 1
network 10.1.1.0 0.0.0.255 area 10

8） 在路由器上show ip route 查看路由器学习的路由情况。
三台路由器上路由正常
R1#show IP route
R2#show IP route
R3#show IP route

9） 设置R2的f0/0口上过滤进来的10.1.1.0网络。
先创建ACL
Access-list 10 deny 10.1.1.0 0.0.0.255
Access-list 10 permit any
进入ospf路由进程
Router ospf 1
应用分发列表
(config-router)#distribute-list 10 in Interface f0/0

10） 查看R3上的路由，已经看不到10.1.1.0网段
