80、交换机配置实验之Remote SPAN

最新推荐文章于 2023-12-17 16:41:53 发布
转载 最新推荐文章于 2023-12-17 16:41:53 发布 · 1.3k 阅读 · 0 ·
CC 4.0 BY-SA版权
原文链接：https://yq.aliyun.com/articles/559744

本文详细介绍了一种特定的网络监控配置——远程SPAN（Switched Port Analyzer）的设置过程。实验包括了两个交换机S1和S2之间的配置步骤，具体涉及创建VLAN100并配置远程SPAN会话以实现流量的跨设备监测。通过源接口和目的接口的设置，确保了从S1到S2的数据流能够被有效地捕捉和分析。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

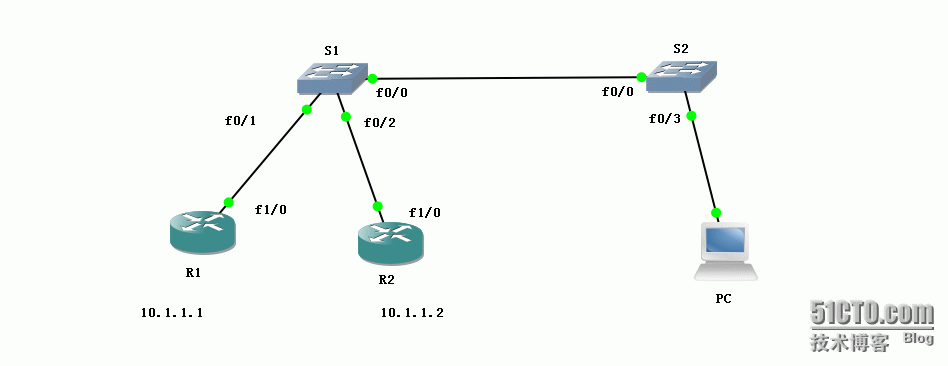

1、实验拓扑


2、实验配置

S1配置

vlan 100

 remote-span

monitor session 1 source interface f0/1

monitor session 1 destination remote vlan 100


S2配置

vlan 100

 remote-span

monitor session 1 source remote vlan 100

monitor session 1 destination interface f0/3

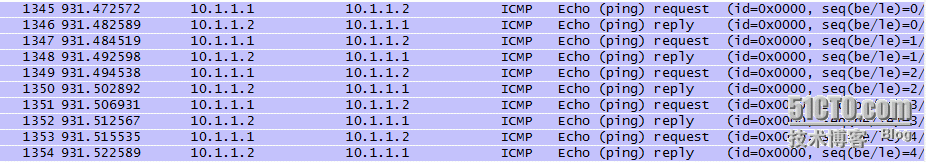

3、实验测试










      本文转自开源殿堂 51CTO博客，原文链接：http://blog.51cto.com/kaiyuandiantang/1728375，如需转载请自行联系原作者
