VLan与交换机端口模式Access/Trunk/Hybrid

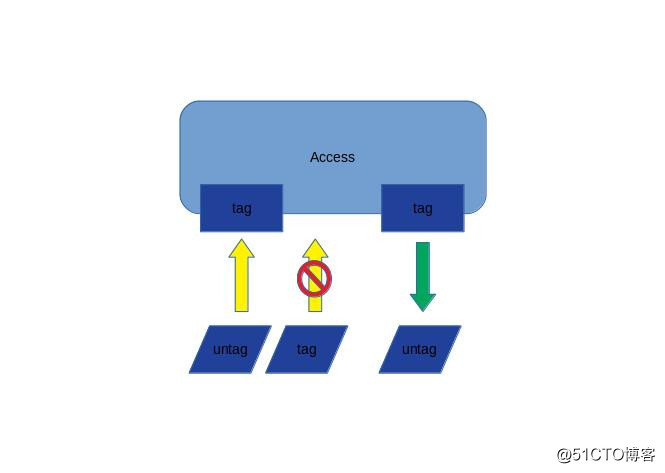

Acess端口
收报文: 判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发,如果有则直接丢弃（缺省）
发报文：将报文的VLAN信息剥离，直接发送出去
VLan与交换机端口模式Access/Trunk/Hybrid

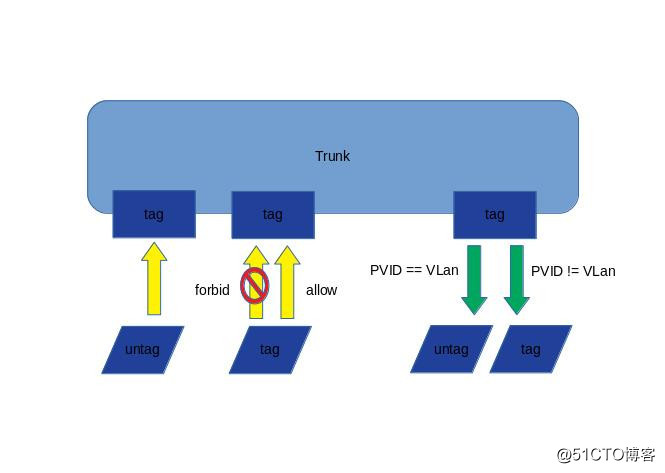

Trunk端口
收报文：判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有判断该trunk端口是否允许该 VLAN的数据进入：如果允许则报文携带原有VLAN标记进行转发，否则丢弃该报文。
发报文：比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，否则报文将携带原有的VLAN标记进行转发。
VLan与交换机端口模式Access/Trunk/Hybrid

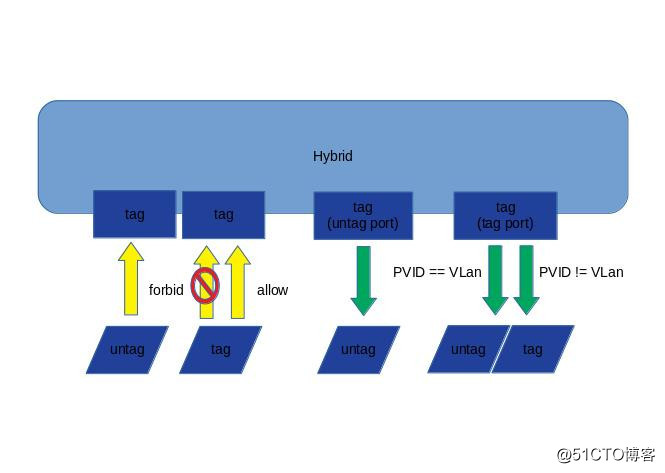

Hybrid端口
收报文：判断是否有VLAN信息：如果没有则打上端口的PVID，并进行交换转发，如果有则判断该hybrid端口是否允许该VLAN的数据进入：如果可以则转发，否则丢弃。
发报文：1、判断该VLAN在本端口的属性；2、如果是untag则剥离VLAN信息，再发送，如果是tag则比较端口的PVID和将要发送报文的VLAN信息，如果两者相等则剥离VLAN信息，再发送，否则报文将携带原有的VLAN标记进行转发。

参考资料：http://blog.youkuaiyun.com/jesseyoung/article/details/40047749

转载于:https://blog.51cto.com/huanghai/2129689
