接上篇（http://9916376.blog.51cto.com/468239/268823）。<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />

动态路由和GRE：（以OSPF路由为例）

Zongbu 路由器配置：（命令解释见上一篇）

interface Tunnel0

ip address <?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />1.1.1.1 255.255.255.0

tunnel source FastEthernet0/0

tunnel destination 10.1.1.2

interface Tunnel1

ip address 2.1.1.1 255.255.255.0

tunnel source FastEthernet0/0

tunnel destination 20.1.1.2

router ospf 1

network 1.1.1.0 0.0.0.255 area 0

network 2.1.1.0 0.0.0.255 area 0

network 192.168.3.0 0.0.0.255 area 0

fenbu_1 路由器配置：

interface Tunnel0

ip address 1.1.1.2 255.255.255.0

tunnel source FastEthernet0/0

tunnel destination 30.1.1.2

router ospf 1

network 1.1.1.0 0.0.0.255 area 0

network 192.168.1.0 0.0.0.255 area 0

fenbu_2 路由器配置：

interface Tunnel0

ip address 2.1.1.2 255.255.255.0

tunnel source FastEthernet0/0

tunnel destination 30.1.1.2

router ospf 1

network 192.168.2.0 0.0.0.255 area 0

network 2.1.1.0 0.0.0.255 area 0

查看OSPF邻居表和路由表：

zongbu#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.1.254 0 FULL/ - 00:00:39 1.1.1.2 Tunnel0

192.168.2.254 0 FULL/ - 00:00:38 2.1.1.2 Tunnel1

zongbu#show ip route

Gateway of last resort is 30.1.1.1 to network 0.0.0.0

1.0.0.0/24 is subnetted, 1 subnets

C 1.1.1.0 is directly connected, Tunnel0

2.0.0.0/24 is subnetted, 1 subnets

C 2.1.1.0 is directly connected, Tunnel1

30.0.0.0/24 is subnetted, 1 subnets

C 30.1.1.0 is directly connected, FastEthernet0/0

O 192.168.1.0/24 [110/1001] via 1.1.1.2, 00:30:49, Tunnel0

O 192.168.2.0/24 [110/1001] via 2.1.1.2, 00:30:49, Tunnel1

C 192.168.3.0/24 is directly connected, FastEthernet0/1

S* 0.0.0.0/0 [1/0] via 30.1.1.1

fenbu_1#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.3.254 0 FULL/ - 00:00:36 1.1.1.1 Tunnel0

fenbu_1#show ip route

Gateway of last resort is 10.1.1.1 to network 0.0.0.0

1.0.0.0/24 is subnetted, 1 subnets

C 1.1.1.0 is directly connected, Tunnel0

2.0.0.0/24 is subnetted, 1 subnets

O 2.1.1.0 [110/2000] via 1.1.1.1, 00:28:13, Tunnel0

10.0.0.0/24 is subnetted, 1 subnets

C 10.1.1.0 is directly connected, FastEthernet0/0

C 192.168.1.0/24 is directly connected, FastEthernet0/1

O 192.168.2.0/24 [110/2001] via 1.1.1.1, 00:28:03, Tunnel0

O 192.168.3.0/24 [110/1001] via 1.1.1.1, 00:28:13, Tunnel0

S* 0.0.0.0/0 [1/0] via 10.1.1.1

fenbu_2#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.3.254 0 FULL/ - 00:00:38 2.1.1.1 Tunnel0

fenbu_2#show ip route

Gateway of last resort is 20.1.1.1 to network 0.0.0.0

1.0.0.0/24 is subnetted, 1 subnets

O 1.1.1.0 [110/2000] via 2.1.1.1, 00:26:12, Tunnel0

2.0.0.0/24 is subnetted, 1 subnets

C 2.1.1.0 is directly connected, Tunnel0

20.0.0.0/24 is subnetted, 1 subnets

C 20.1.1.0 is directly connected, FastEthernet0/0

O 192.168.1.0/24 [110/2001] via 2.1.1.1, 00:26:02, Tunnel0

C 192.168.2.0/24 is directly connected, FastEthernet0/1

O 192.168.3.0/24 [110/1001] via 2.1.1.1, 00:26:12, Tunnel0

S* 0.0.0.0/0 [1/0] via 20.1.1.1

简要分析：从上面的ospf邻居表和路由表来看，所形成的路由跟用普通的几个路由器配置ospf结果大致是一样的。那么ospf的路由信息是怎样通过GRE传递过去的呢？首先，路由器发起带有本地路由器信息的协议数据包，数据从从Tunnel接口发布出去（ospf的配置中发布这个接口的IP），路由器发现要对数据进行GRE处理，于是就给这个数据包加上公网目标和原IP，然后数据就在公网中传递到目标路由器，目标路由器接受并拆封数据，发现是GRE数据，再拆分和查看私网IP数据，学习到了OSPF的路由信息，后面的过程就跟OSPF路由协议的原理是一样的，只不过是在公网传输经过了GRE处理。

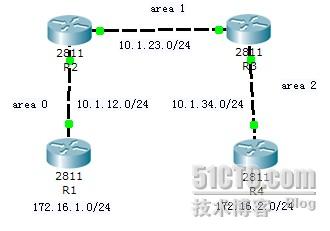

GRE 代替OSPF的虚链路，完成跨普通区域与主干区域连接。其原理还是一样的，在原有的IP上再封装一层IP报头（这IP报头是在所需要跨域的区域中，是有路由的。你也可以把这些区域想象成公网）。

拓扑图如下：
