vc与欧姆龙plc交互协议（hostlink + Fins)

Hostlink 协议说明

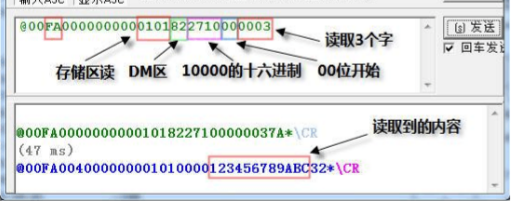

1.D取数据读(读取D10000的数据）



@ 00 FA  0  000000  00 0101 82  2700  00 0003 XX *

 |2| |2||1| |-----6----||2| |-4-||2|  |--4--||2||-4-|

站点号 FINS头代码 响应等待时间 6个0 服务码默认0 FINS命令 命令数据 校验码 *

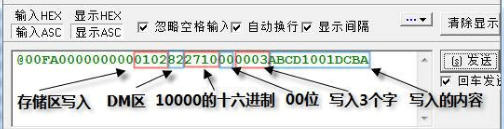

2.D区写数据（向plc D10000 写入ABCD1001DCBA）





3.fins 命令

0101 ：读命令

0102 : 写命令

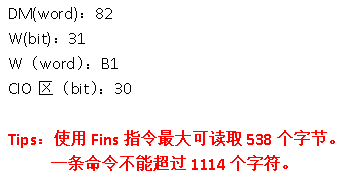

4存储区代码





5.实例

实例1 -- DM数据寄存器区读写实例

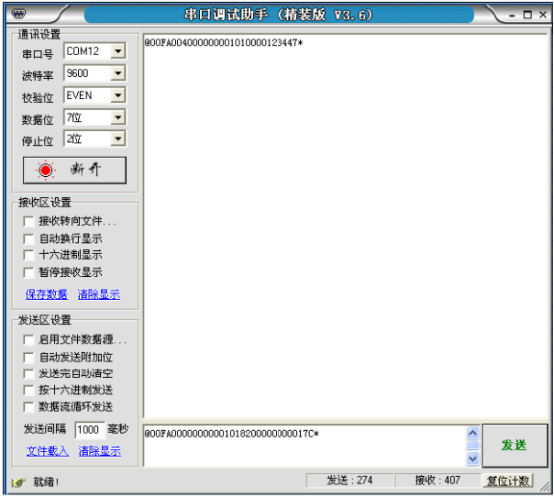

1.读取D0开始1个通道的值

发送命令：@00FA000000000 0101 82 000000 0001 7C*

返回命令：@00FA0040000000010100001 23447





2.读取D100开始的50个通道

发送：@00FA00000000001018200640000327E*

接受：

3：写D200开始的2个通道

发送：@00FA0000000 00 0102 82 00c8 00 0002 123456780F*

响应：@00FA004000000000102000040*

4.读取w10开始的8个通道

 发送：@00FA000000000 0101 B1 000A 00 0008 7D*

5 写W20 开始的5个通道

 发送：@00FA0 000000 00 0102 B1 0014 00 0005 00010 00200030004000506*

 响应：@00FA00400000000102000040
