2018.11.13 N4010A 通信设置

设置电脑之IP地址及Subnet mask.
     IP address: 192.168.1.2
     Subnet mask: 255.255.255.0, 其它选项为默认. 然后点击OK.

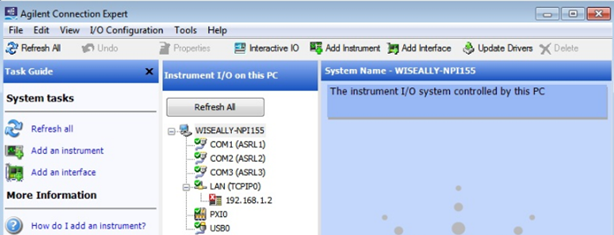

-    运行Agilent Connetction Expert（I/O）程序.

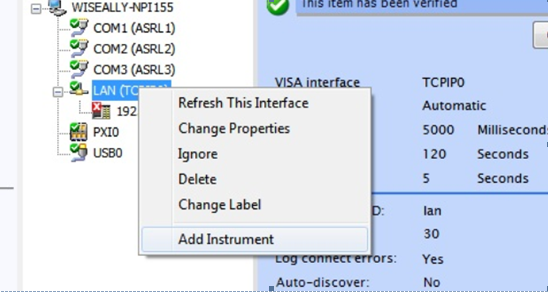

-    单击鼠标右键, 并选择Add Instrument.

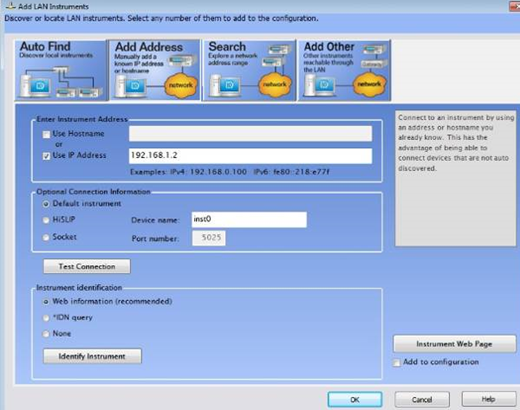

-    Use IP Address选项打勾并输入192.168.1.2. 然后点击OK.



-    点击Auto Find选项, Add LAN Instruments应搜索到一组IP, 即表示电脑与安捷伦N4010A通信成功. 然后点击OK.



-    此时, 打开网络连接查看, 网络Activity之Sent & Received应有数据传输. 然后点击Close.



-    电脑与安捷伦N4010A通信之设置完成.

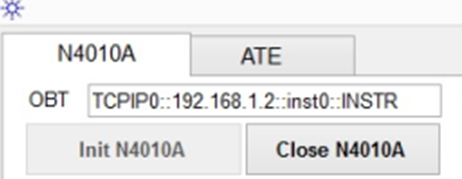

-进入Agilent N4010BT4_ATE程序后, 点击N4010A选项, 并在OBT框内输入TCPIP0::192.168.1.2::inst0::INSTR地址, 然后点击Init N4010A.

1. PC通讯软件设置与测试。
2. 5.  N4010A  AgN4010BT4_ATE通讯控制软件设置界面(如图示).

- 功率补偿, 12dBm.

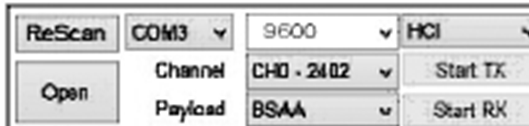

-    设置通信端口及数据.



- 依次单击OPEN和START TX按钮, N4010程序与被测产品应开始通信.
01 1E 20 …指发射数据OK, 04 0E 04…指数据接收OK.

- 点击Cont. Demod按钮, 被测产品的天线应有蓝牙信号射出, N4010程序界面应接收到Power信号及频偏信号.

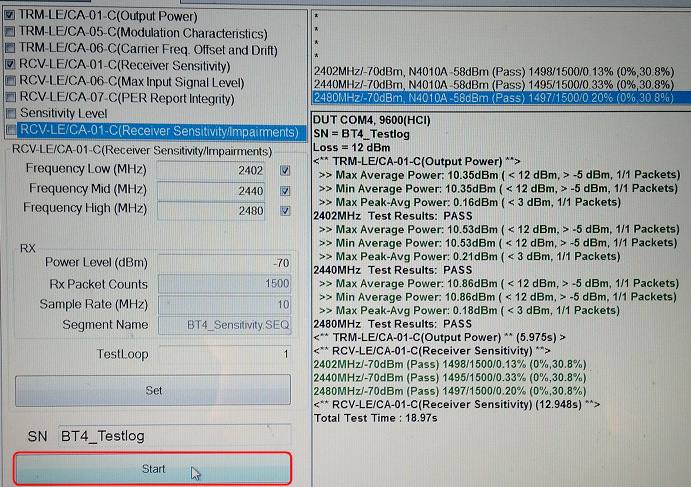

-  点击N4010程序界面之ATE按钮, 进入自动测试模式.

选择Output Power和Receiver Sensitivity选项
