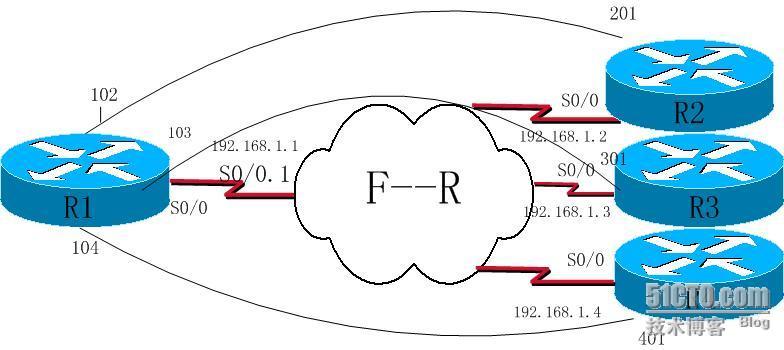

根据图示将所有接口配置完毕，本例只重点介绍路由中FR的配置：
配置R1：
interface Serial0/0/0
 no ip address
 encapsulation frame-relay
 clock rate 64000
interface Serial0/0/0.2 multipoint
 ip address 192.168.1.1 255.255.255.0
 no ip split-horizon
 frame-relay map ip 192.168.1.2 102
 frame-relay map ip 192.168.1.3 103
 frame-relay map ip 192.168.1.4 104
配置R2：
interface Serial0/0/0
 ip address 192.168.1.2 255.255.255.0
 encapsulation frame-relay
 frame-relay interface-dlci 201
 clock rate 64000
配置R3：
interface Serial0/0/0
 ip address 192.168.1.3 255.255.255.0
 encapsulation frame-relay
 frame-relay interface-dlci 301
 clock rate 6400
配置R4：
interface Serial0/0/0
 ip address 192.168.1.4 255.255.255.0
 encapsulation frame-relay
 frame-relay interface-dlci 401
 clock rate 64000
所有配置已完成。
实验结果：R1可以PING通R2、R3、R4
