第二章-STP协议

题目要求：

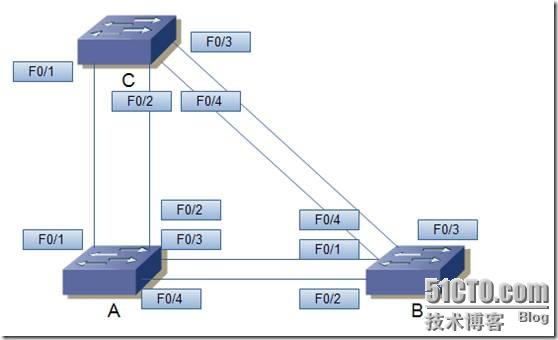

如图：其中A与B是核心交换机，C是接入层交换机！

1：在A、B、C上添加vlan2

2：配置A在vlan1 的优先级是4096

3：配置B在vlan2的优先级是 8192

4：配置以太网通道，交换机之间连接的以太网通道的接口是trunk。

5：在C上配置上行速链路

配置文档:

基本思路：

交换机：

1：命名

2：创建VTP域

3：添加vlan

4：配置相应的端口为trunk

5：配置相应的以太网通道，并将以太网通道的接口设置为trunk

6：配置vlan 的优先级

7：将相应的端口配置上行速链路

查看命令：

查看vlan 的stp信息：

show spanning-tree brief

swA:

en

vlan da

vtp domain xiaoj //创建vtp域

vtp server //配置vtp运行模式为server模式

vlan 2 //添加vlan

exit

conf t

host swA

int range f0/1 - 4

switchport mode trunk //配置trunk端口

int range f0/1 - 2

channel-group 1 mode on //配置以太网通道

int range f0/3 - 4

channel-group 2 mode on

exit

int port-channel 1

switchport mode trunk //将绑定的端口设置成trunk

no sh

int port-channel 2

switchport mode trunk

no sh

spanning-tree vlan 1 priority 4096 //配置vlan 的stp协议优先级

end

swB:

en

vlan da

vtp domain xiaoj //加入vtp域

vtp client //配置vtp运行模式为client模式

exit

conf t

host swB

int range f0/1 - 4 //配置trunk端口

switchport mode trunk

int range f0/1 - 2 //配置以太网通道

channel-group 2 mode on

int range f0/3 - 4

channel-group 3 mode on

exit

int port-channel 3

switchport mode trunk //将绑定的端口设置成trunk

no sh

int port-channel 2

switchport mode trunk

no sh

spanning-tree vlan 2 priority 8192 //配置vlan 的stp协议优先级

end

swC:

en

vlan da

vtp domain xiaoj //加入vtp域

vtp client //配置vtp运行模式为client模式

exit

conf t

host swC

int range f0/1 - 4 //配置trunk端口

switchport mode trunk

int range f0/1 - 2 //配置以太网通道

channel-group 1 mode on

int range f0/3 - 4

channel-group 3 mode on

exit

int port-channel 1 //将绑定的端口设置成trunk

switchport mode trunk

no sh

int port-channel 3

switchport mode trunk

no sh

exit

spanning-tree uplinkfast //配置上行速链路

end

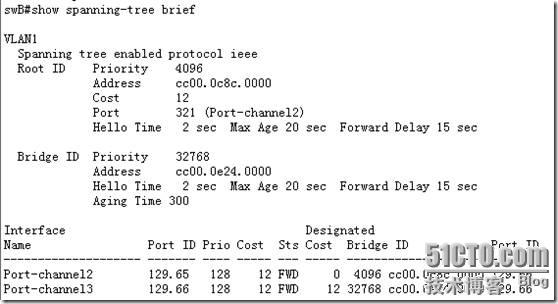

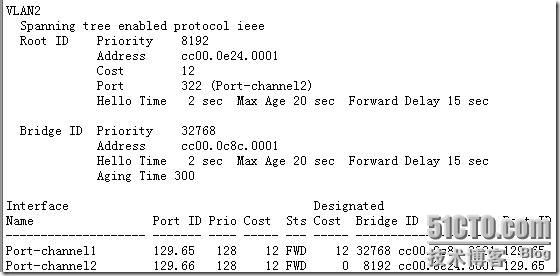

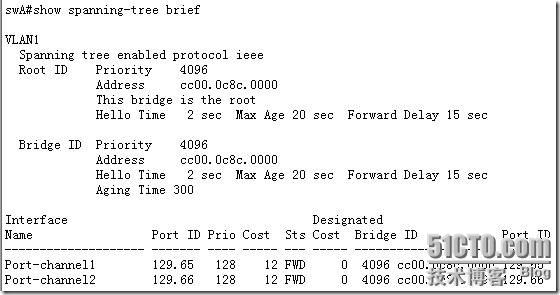

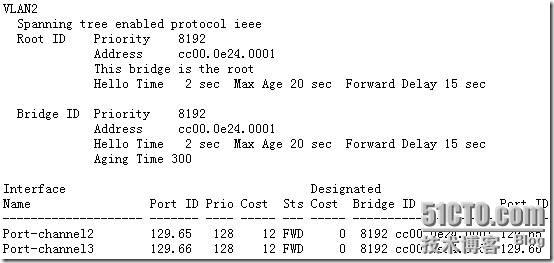

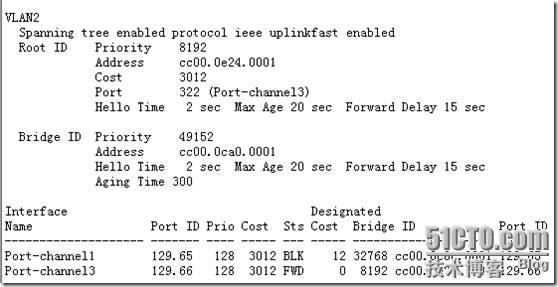

实验截图：
