成功复活 Casio PB-300 的打印模块

概述

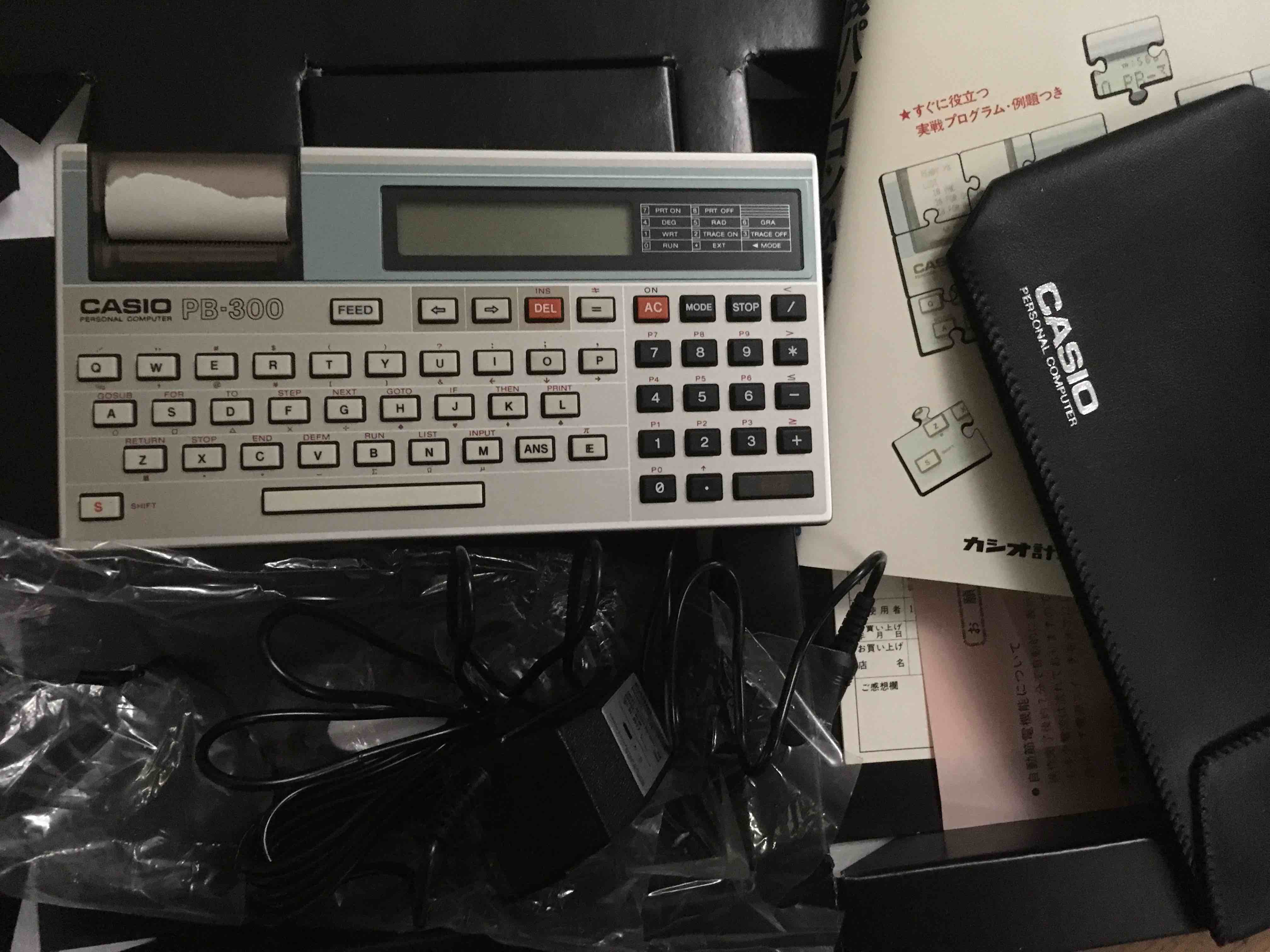

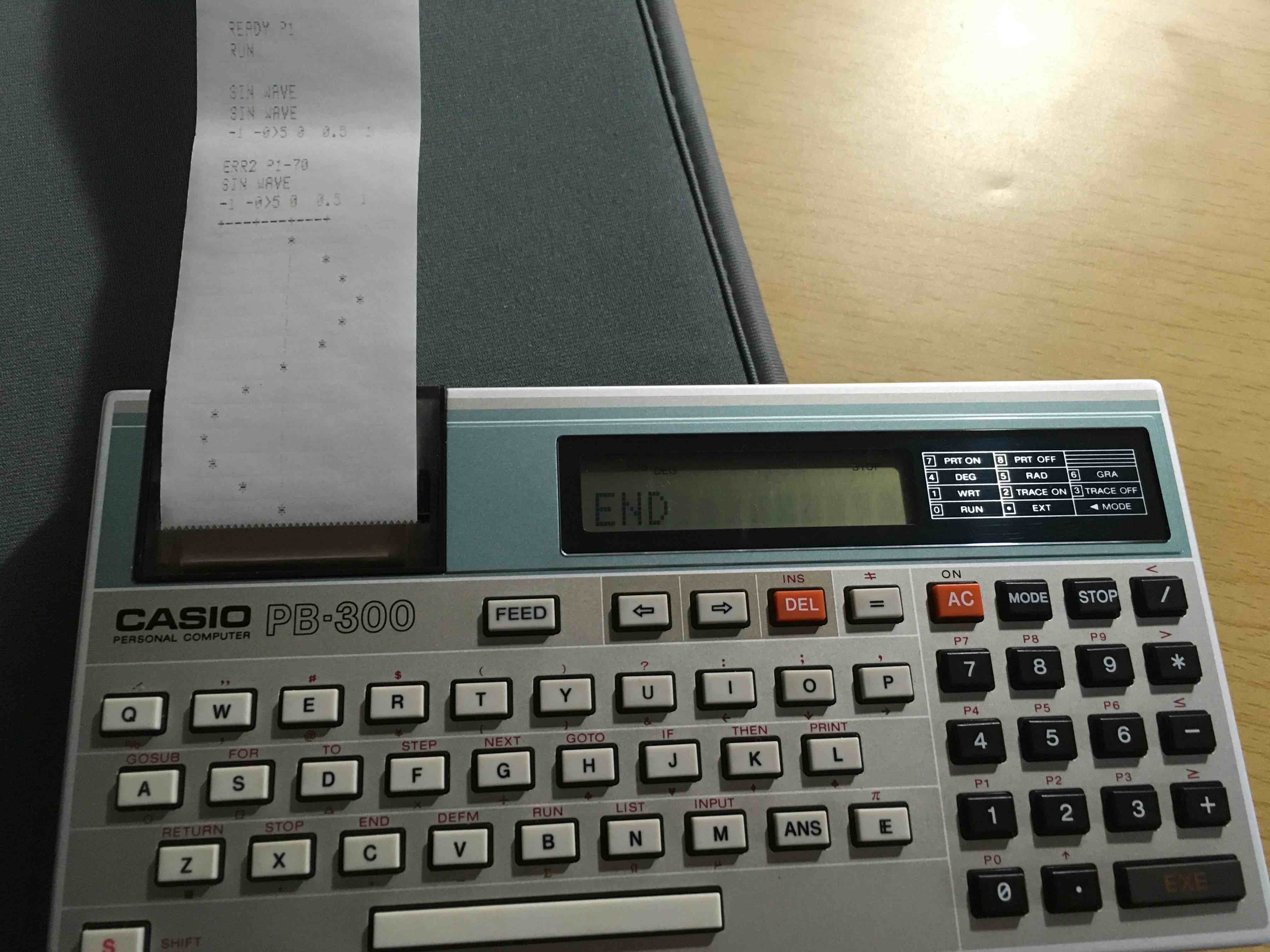

通过海淘买了一款多年以前的高级计算器 -Casio Personal Computer PB-300, 简称 PB-300, 这款机型很特别, 除了具备可编程能力外, 还附带了一个超小型的热敏打印模块, 使用 38 mm的热敏打印纸, 打印模块就在计算器主体上, 其他类似型号的计算器, 如 PC-1250/PC-1500 等型号的打印模块一般都是一个独立的外设, 通过打印接口跟计算器连接.

PB-300 这个系列包括: PB-100/PB-100F/PB-110/PB-200, 包装盒的设计很特别:

PB-300的技术参数如下:

型号: PB-300
发布时间: 1983年
定价: 29800.00 日元
CPU: HD61913A01
RAM: 2.3K, 程序区域 1568 步
显示: 12列 * 1行
字符: 5 * 7 点阵
编程: BASIC
尺寸: 173(mm) * 90(mm) * 20(mm)
电源:
- 计算器电源: CR-2032×2
- 打印模块电源: Ni-Cd([AAA]×4)
- 外接电源: CHA-1 输入 交流 100V,50/60Hz, 输出 直流 9V, 20mA
- 功耗: 0.02W

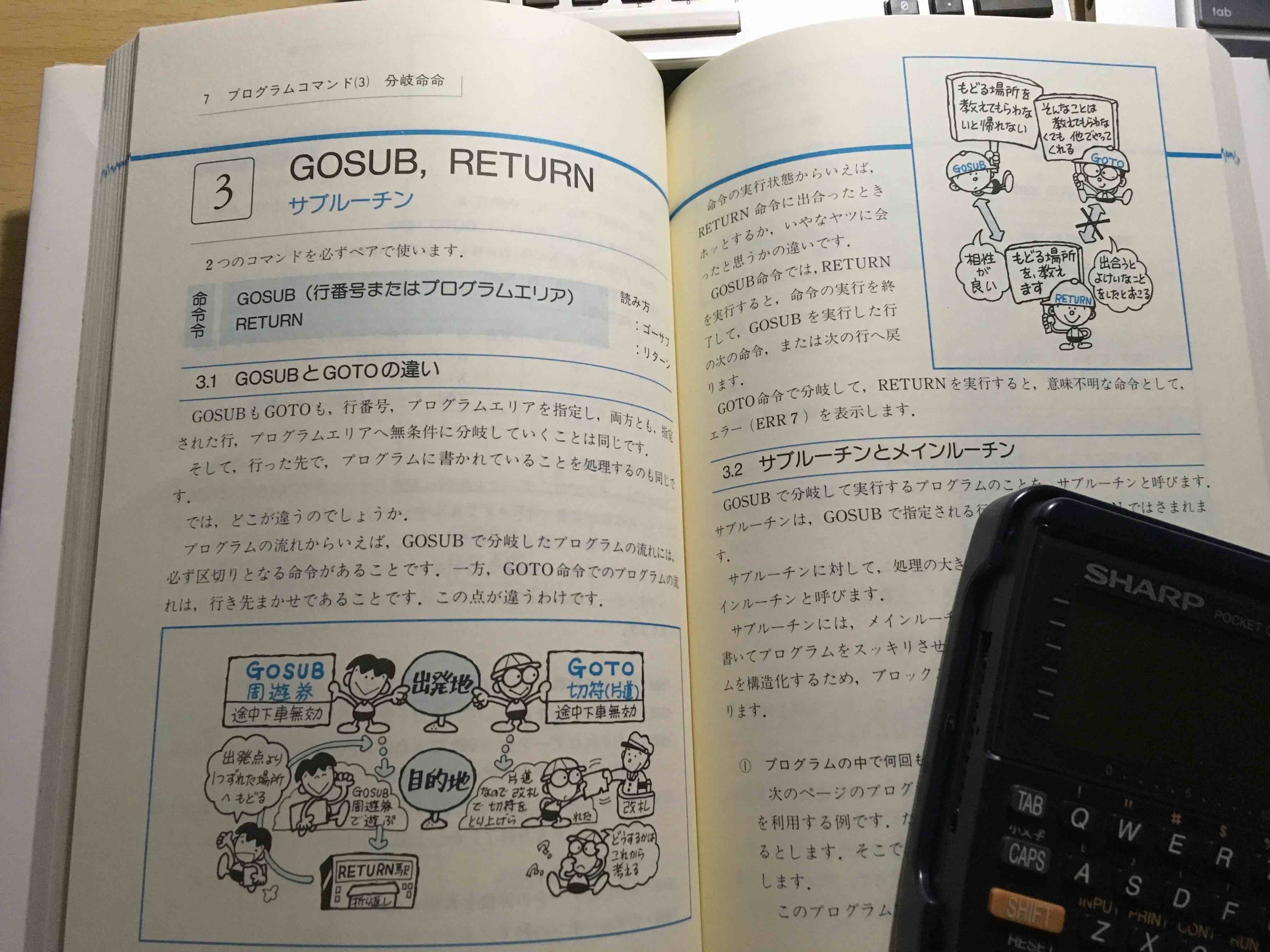

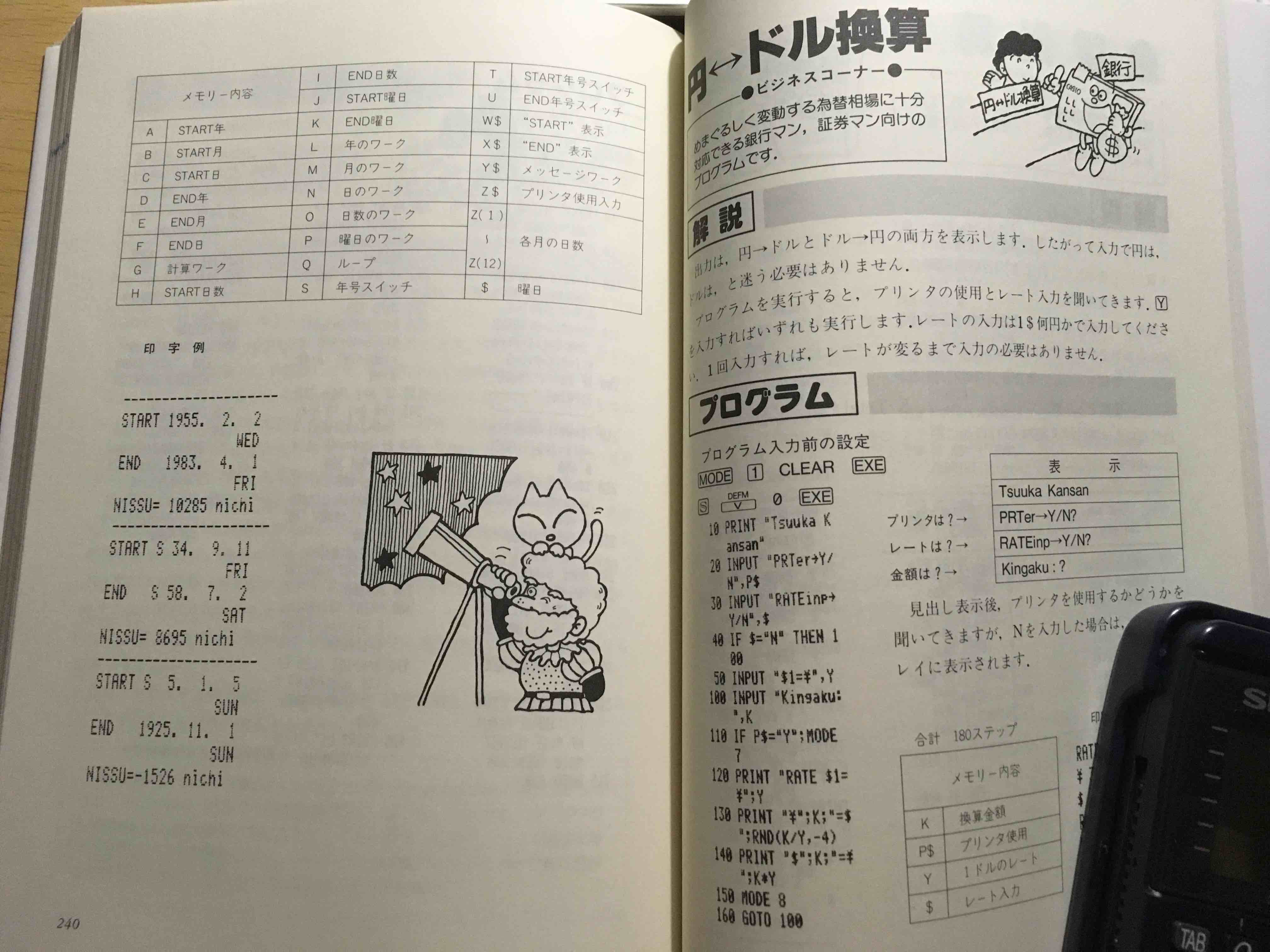

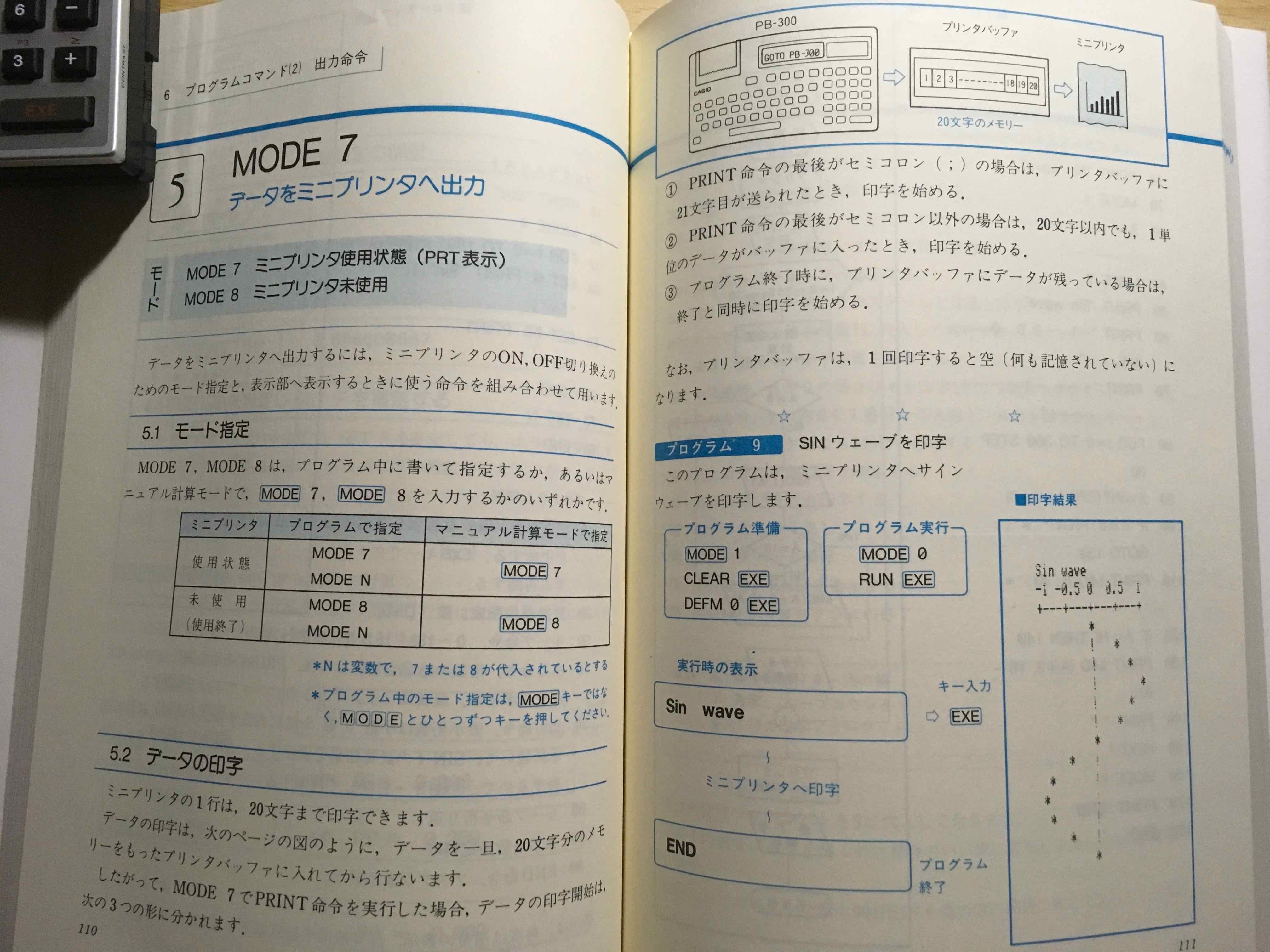

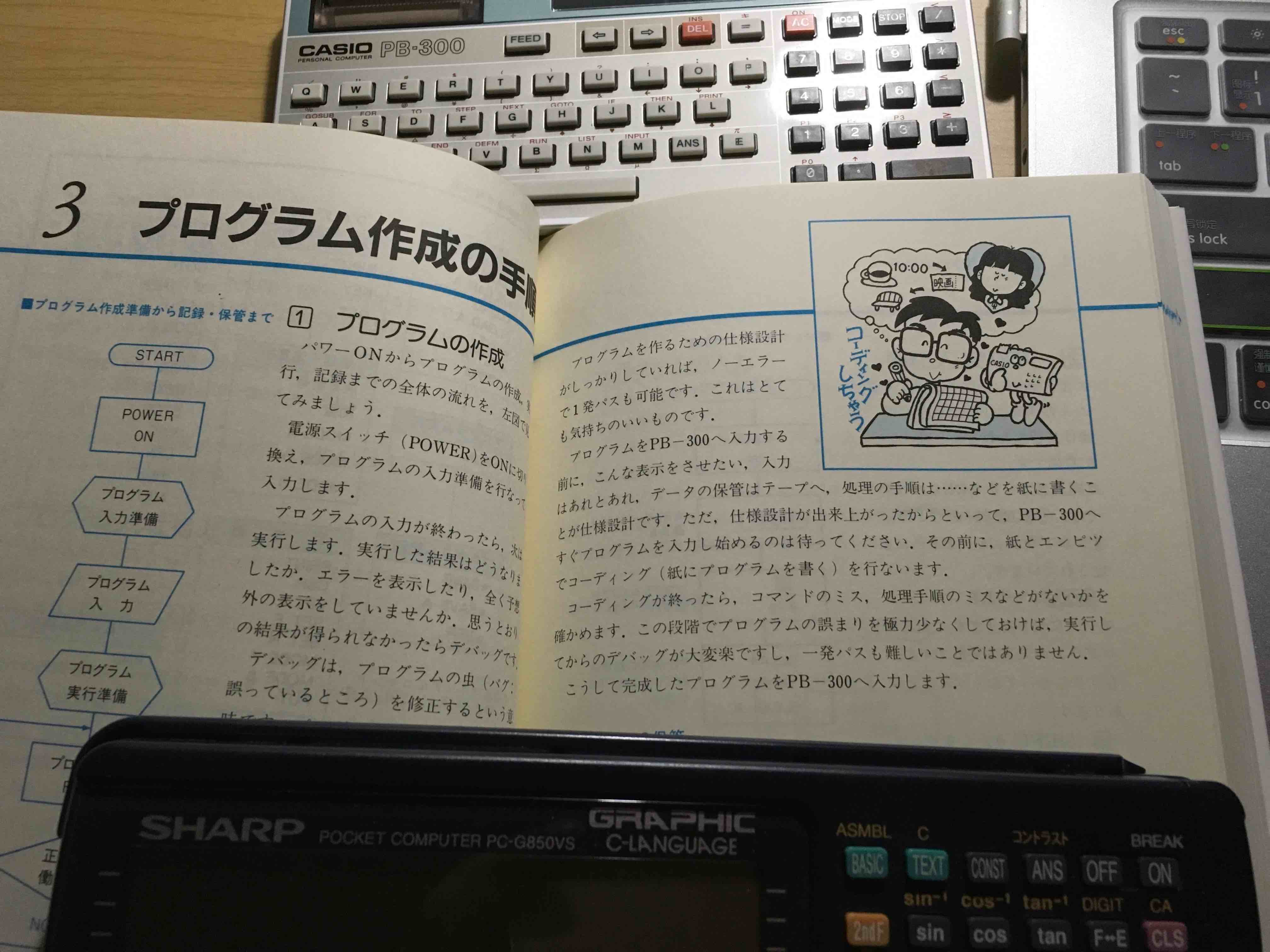

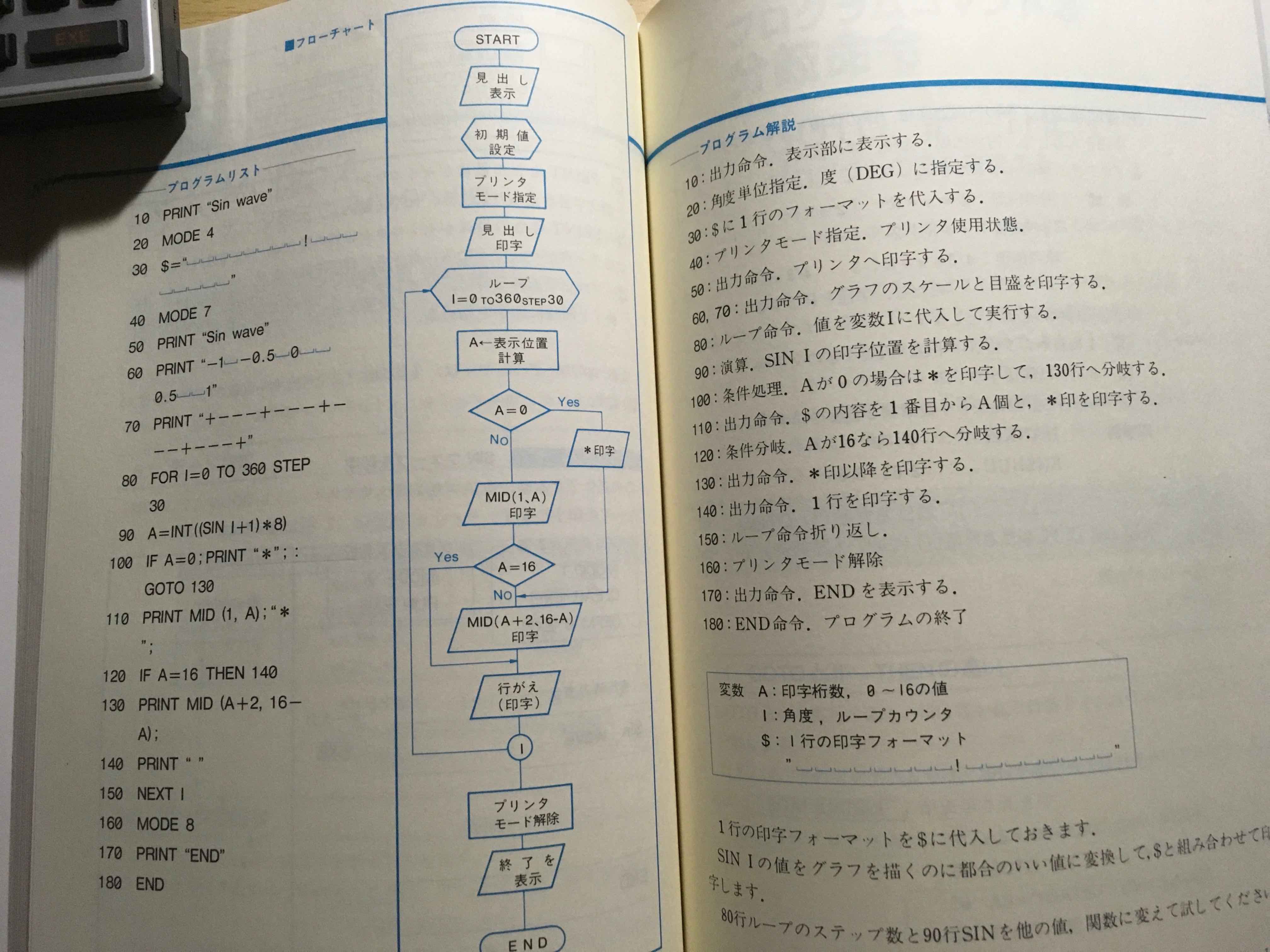

说明书也比较别致, 风格明显跟其他型号不同, 是一本 283 页的图文并茂的厚书, 除了用于说明的图示外, 书中还有很多漫画, 最后还有一章汇集了一些实用程序.

打开电池盖, 换了2 个 CR-2302 的纽扣电池, 开机就能正常使用了, 试着做一些简单的计算, 一切正常, 继续试验编程功能, 写了一小段程序, 也可以正常运行.

接着试打印模块, 按那个 FEED 键来送纸, 结果没有任何反应, 以为要接电源, 于是直接把附带的变压器接上, 结果也没反应, 这时才发现, 变压器的输入要求是 100V, 赶紧拔掉, 还好, 只是发烫, 没闻到焦糊味, 说明还没烧坏.

分析

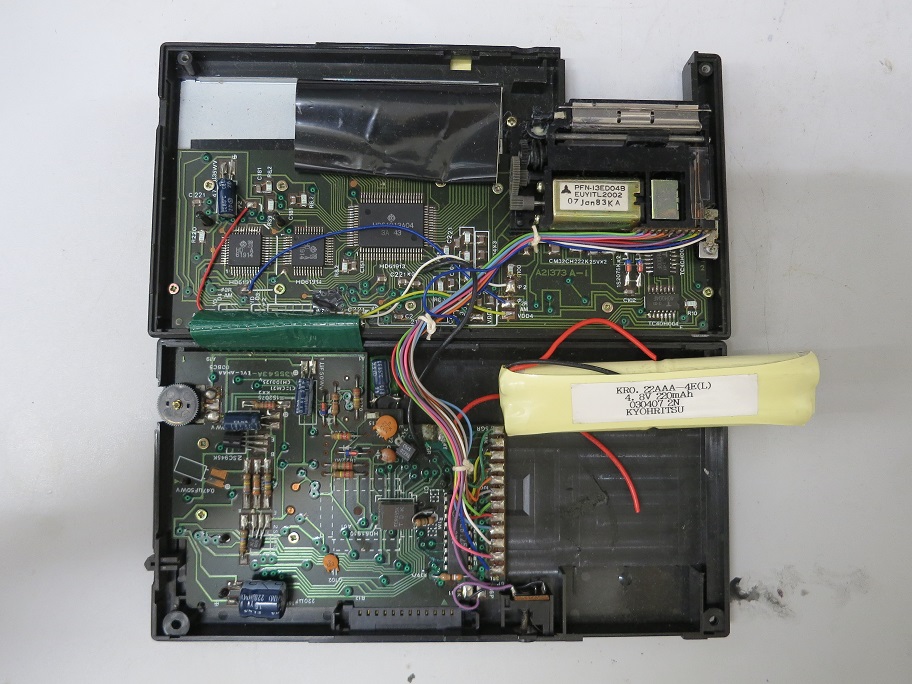

打印模块不工作, 开始时没想到里面还有充电电池组, 结果无意中搜到这篇文章, （番外編）CASIO PB-300　修理, 看到作者贴出的图才明白原来 PB-300 里面还带着个充电电池组, 如图:

这下明白了, 估计我这台机器也是充电电池组坏了, 估计得更换电池组才能正常使用打印模块.

拆机

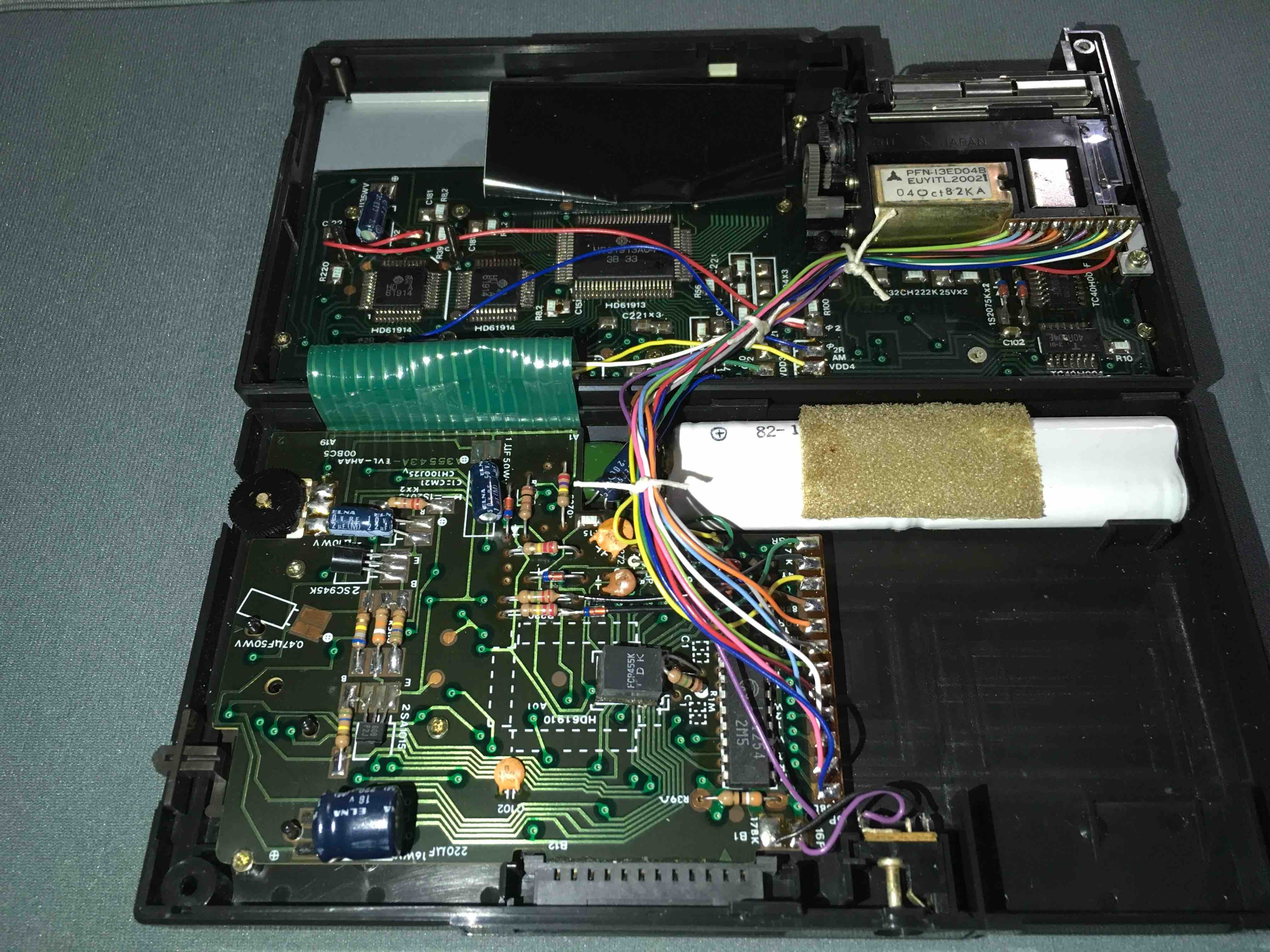

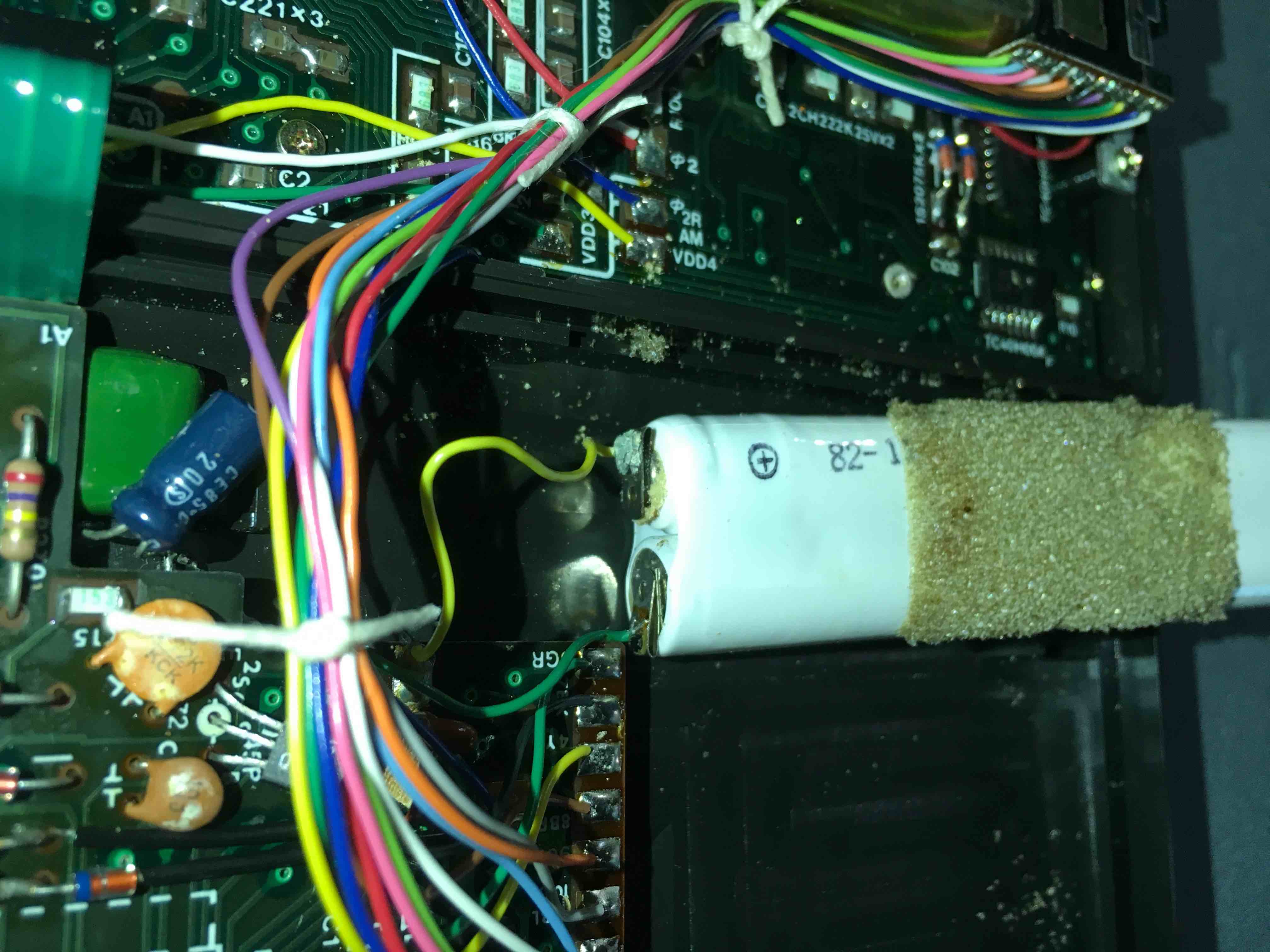

仔细研究了该文作者打开的机身结构, 确认其中的卡扣位置, 然后小心地打开我的计算器, 发现果然充电电池组彻底坏掉了, 如图:

下单

既然问题明确了, 那么解决方案也确定了, 首先需要买个全新的充电电池组, 其次需要买一个 220V->100V 的转换插座.

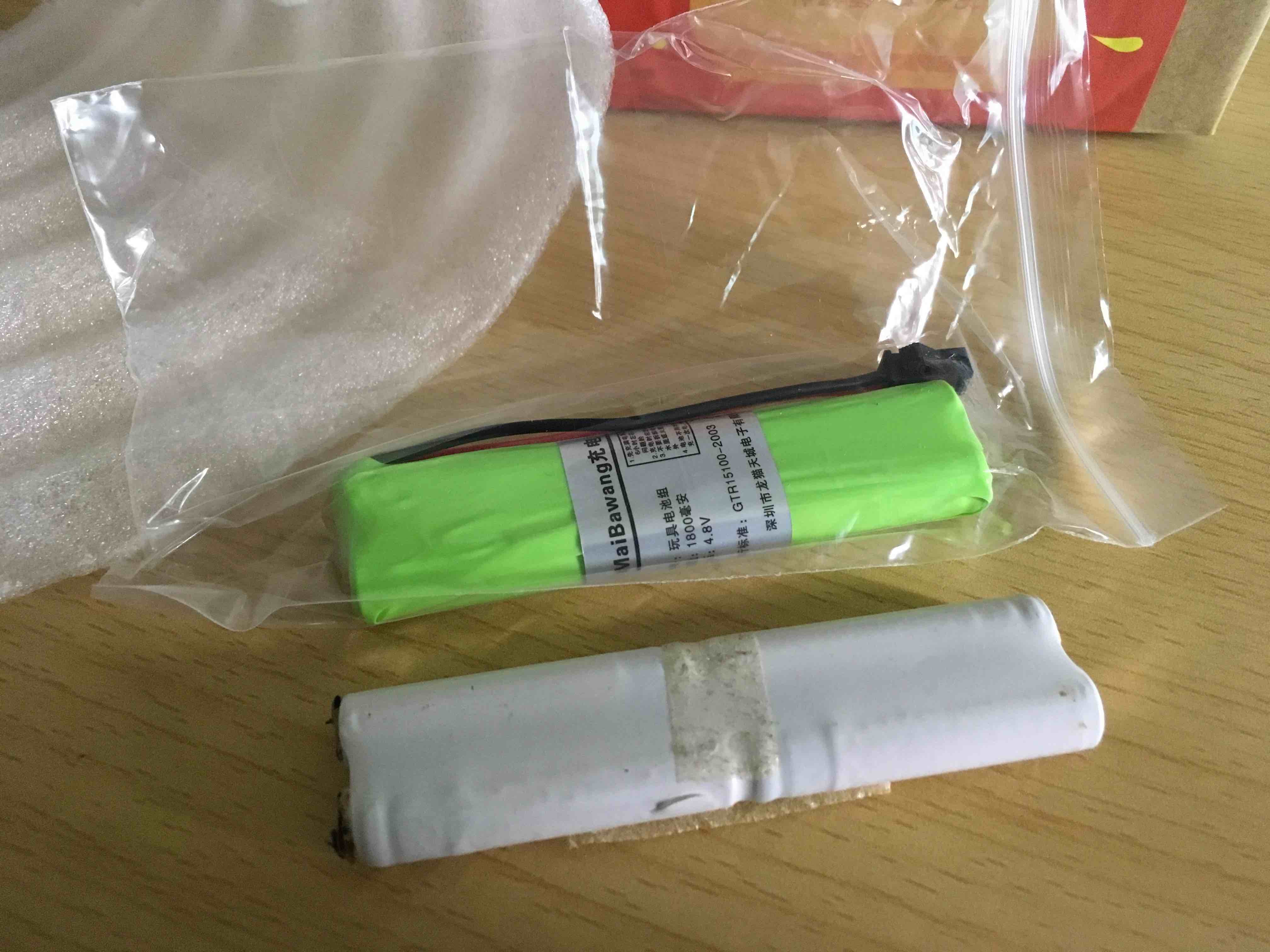

继续研究那个充电电池组, 发现它由4节 AAA 电池串联而成, 也就是我们常用的 7号电池, 接下来就是JD买插座, TB买电池, 插座好买, 电池搜了半天, 才发现7号锂电只有单节卖的, 没有成组卖的, 只好找了一组7号镍氢, 选择邻近的卖家迅速下单, 接着就是等待...
