本小节我们来做一个好玩的事情，就是计数器，还记得在做LED自加实验时我们就曾经提到过关于计数器的相关议题，那么这节我们就来讨论讨论。

探讨一下如下的问题：请用verilog记八个数的写法，分析这个可以更好的理解触发器的工作原理。

1.
    reg [3:0]cnt;
    always@(posedge clk or negedge rst_n) begin
        if(!rst_n)
            cnt <= 4'd0;
        else if (cnt < 4'd8)
            cnt <= cnt + 1'b1;
        else
            cnt <= 4'd0;
    end
2.
    reg [3:0]cnt;
    always@(posedge clk or negedge rst_n) begin
        if(!rst_n)
            cnt <= 4'd0;
        else if (cnt < 4'd8 - 1)
            cnt <= cnt + 1'b1;
        else
            cnt <= 4'd0;
    end
3.
        reg [3:0]cnt;
    always@(posedge clk or negedge rst_n) begin
        if(!rst_n)
            cnt <= 4'd1;
        else if (cnt < 4'd8 )
            cnt <= cnt + 1'b1;
        else
            cnt <= 4'd1;
    end

4.
        reg [3:0]cnt;
    always@(posedge clk or negedge rst_n) begin
        if(!rst_n)
            cnt <= 4'd1;
        else if (cnt < 4'd7 )
            cnt <= cnt + 1'b1;
        else
            cnt <= 4'd1;
    end

对应的仿真结果为：

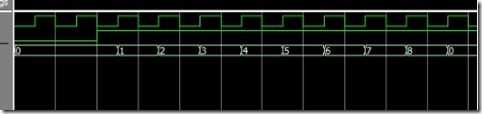

1.计数为9个。

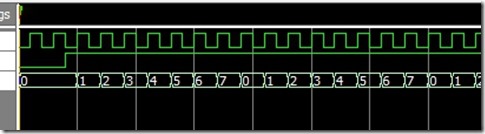

2.计数为8个

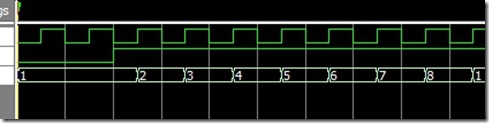

3.计数为8个

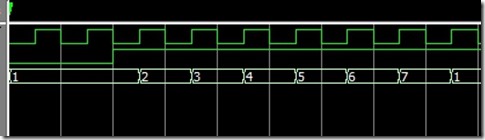

4.计数为7个

在else if语句中的判断条件为 cnt < 4’d7或者cnt <4’d8，以cnt < 4’d7为例，当cnt =4’d7显然是不满足条件的，所以利用跳出自加程序，执行else语句，但是cnt = 4’d7也会被打印输出，这是由于时序电路在时钟的节奏下一拍一拍的输出，当时钟上升沿来临时，这时cnt = 4’d7,然后等待下一个时钟沿到来把cnt = 4’d7打入到锁存器里面去，然后再在下一个时钟沿来临将cnt = 4’d0打入。以此类推。

针对上述的四种情况，大家在写一些利用计数器进行分频的程序时，若是精确控时，请注意cnt小于的常数是多少，这一点务必搞清楚。
