[FPGA] 2、新建并运行一个工程



上一篇将开发板的情况大致介绍了一下，这次将一步一步展示如何新建、调试并下载运行一个点亮LED的工程。

---



1）打开Quartus新建工程：

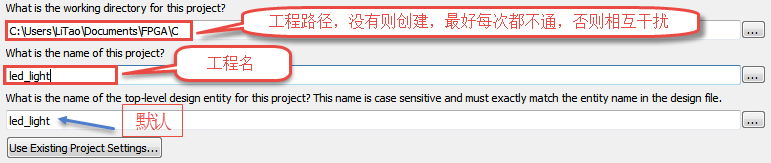

2）填写规则大致如下：

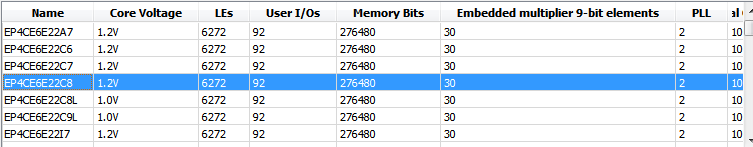

3）选择我们芯片的类型：

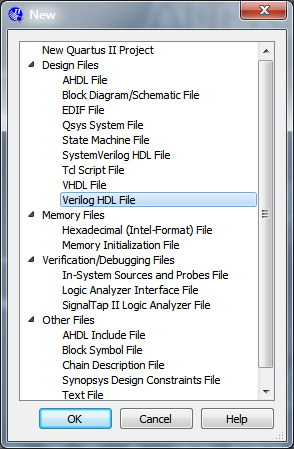

4）点击file|NEW...弹出如下图，新建Verilog HDL File:

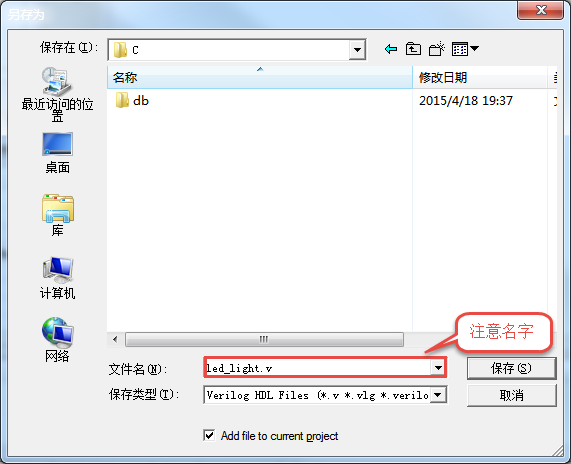

5）输入下面代码，并保存：

1 module led_light(led);
2     output[3:0] led;
3     assign led=4'b0101;
4 endmodule



6）点击编译（如下图1所示标记，2是programmer一会有用）

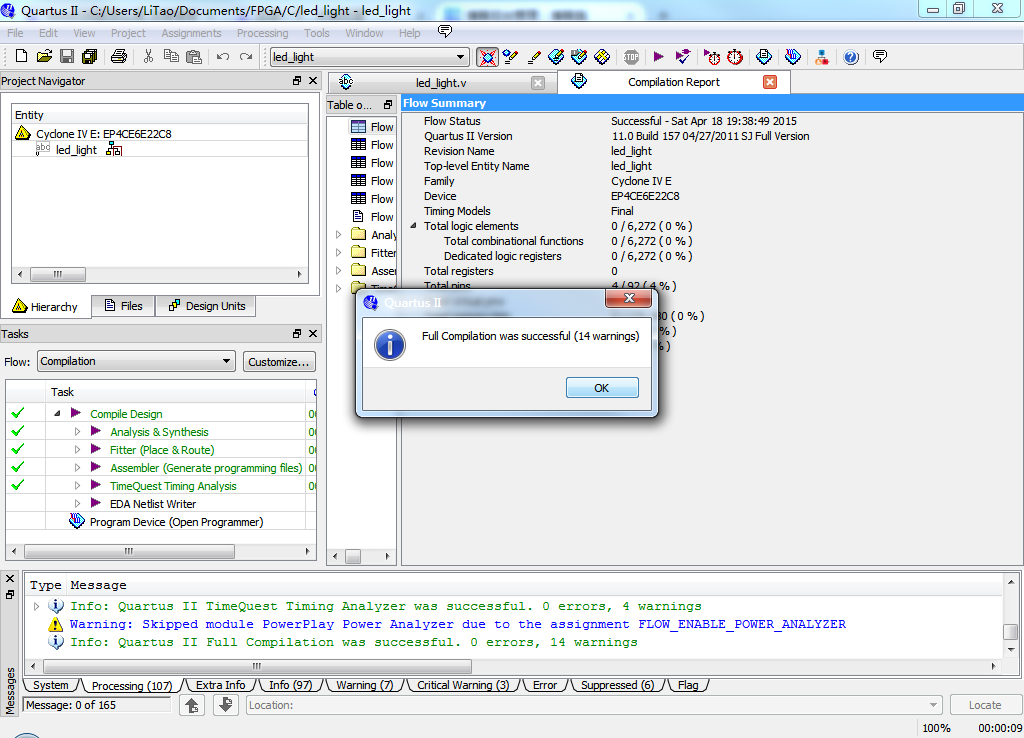

编译成功会显示：

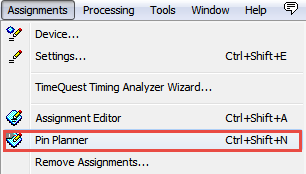

7）点击菜单栏中的Assignment选择Pin Planner对引脚进行设定：

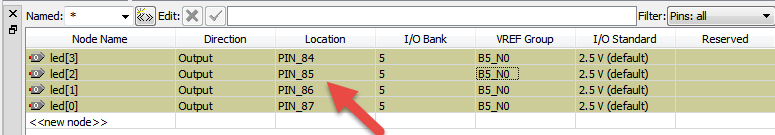

8）查找我们想要控制的4个LED所对应的引脚：（查看第一篇引脚说明）

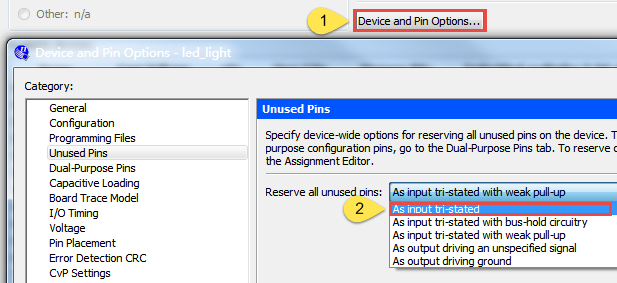

9）然后再点击Assignment的Device...在弹出框内设置芯片没有用到的引脚的默认电平（一定不要少！！！）

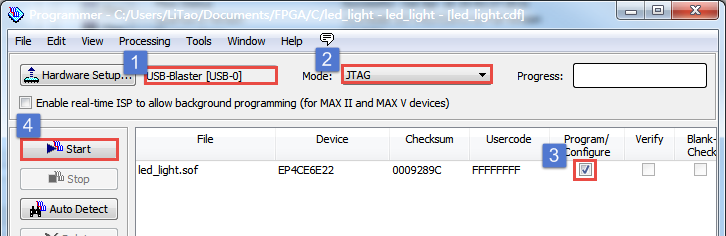

10）然后再编译一遍，如果成功点击programmer，弹出如下框（设置为下图模式，打开开发板开关，点击Start进行下载）：



PS:本例程为设置开发板上的4个LED等两个亮两个灭~
