[C51嵌入式开发实例]

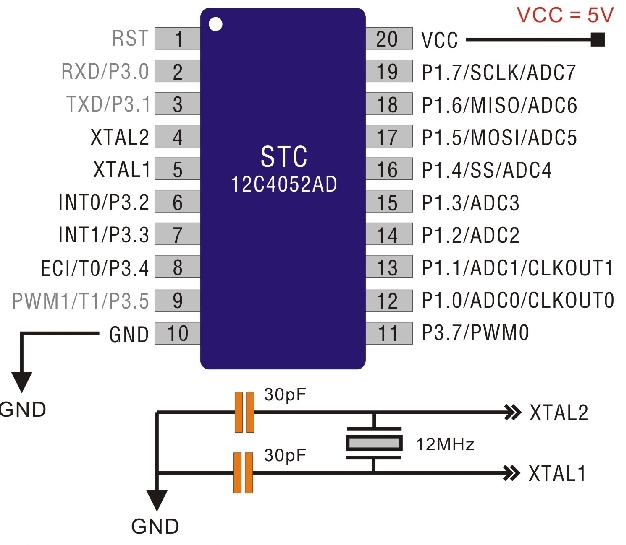

STC12C4052AD管脚图

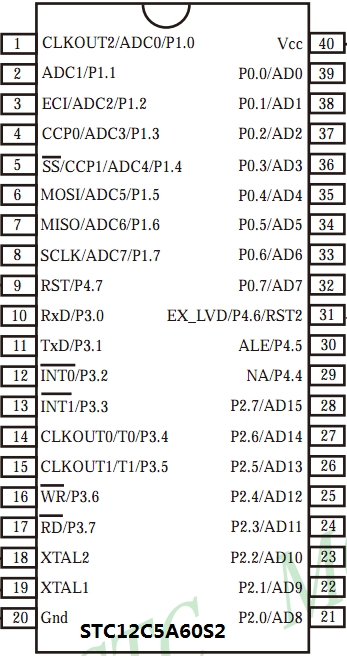

STC12C5A60S2 管脚图






STC单片机头文件【51CTO-->单片机-->STC单片机官方头文件】

下载链接 链接：http://pan.baidu.com/s/1pJKK4w7  密码：a0re

把STC12C5A60S2.H 、STC12C2052AD.H头文件放到 C:\Keil\C51\INC\


#include <REG51.h> // 通用89C51头文件
#include <REG52.h> // 通用89C52头文件
#include <STC11Fxx.H> // STC11Fxx或者STC11Lxx系列单片机头文件
#include <STC12C2052AD.H>  // STC12Cx052 或STC12Cx052AD 系列单片机头文件
#include <STC12C5A60S2.H>  // STC12C5A60S2系列单片机头文件



STC12C5A60S2.H

#ifndef __STC12C5A60S2_H_
#define __STC12C5A60S2_H_

/////////////////////////////////////////////////

//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机内核特殊功能寄存器 C51 Core SFRs
//                                          7     6      5       4     3    2    1     0   Reset Value
sfr ACC  = 0xE0; //Accumulator                                                              0000,0000
sfr B    = 0xF0; //B Register                                                               0000,0000
sfr PSW  = 0xD0; //Program Status Word      CY    AC    F0    RS1   RS0    OV    F1    P    0000,0000
//-----------------------------------
sbit CY  = PSW^7;
sbit AC  = PSW^6;
sbit F0  = PSW^5;
sbit RS1 = PSW^4;
sbit RS0 = PSW^3;
sbit OV  = PSW^2;
sbit P   = PSW^0;
//-----------------------------------
sfr SP   = 0x81; //Stack Pointer                                                            0000,0111
sfr DPL  = 0x82; //Data Pointer Low Byte                                                    0000,0000
sfr DPH  = 0x83; //Data Pointer High Byte                                                   0000,0000
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机系统管理特殊功能寄存器
//                                          7     6      5    4     3      2    1     0     Reset Value
sfr PCON   = 0x87; //Power Control        SMOD  SMOD0  LVDF  POF   GF1    GF0   PD   IDL    0001,0000
//                                        7     6       5      4     3      2      1      0   Reset Value
sfr AUXR  = 0x8E; //Auxiliary Register  T0x12 T1x12 UART_M0x6 BRTR S2SMOD BRTx12 EXTRAM S1BRS  0000,0000
//-----------------------------------
sfr AUXR1 = 0xA2; //Auxiliary Register 1  -  PCA_P4  SPI_P4  S2_P4  GF2    ADRJ   -    DPS  0000,0000
/*
PCA_P4:
    0, 缺省PCA 在P1 口
    1，PCA/PWM 从P1 口切换到P4 口: ECI 从P1.2 切换到P4.1 口，
                                   PCA0/PWM0 从P1.3 切换到P4.2 口
                                   PCA1/PWM1 从P1.4 切换到P4.3 口
SPI_P4:
    0, 缺省SPI 在P1 口
    1，SPI 从P1 口切换到P4 口: SPICLK 从P1.7 切换到P4.3 口
                               MISO 从P1.6 切换到P4.2 口
                               MOSI 从P1.5 切换到P4.1 口
                               SS 从P1.4 切换到P4.0 口
S2_P4:
    0, 缺省UART2 在P1 口
    1，UART2 从P1 口切换到P4 口: TxD2 从P1.3 切换到P4.3 口
                                 RxD2 从P1.2 切换到P4.2 口
GF2: 通用标志位

ADRJ:
    0, 10 位A/D 转换结果的高8 位放在ADC_RES 寄存器, 低2 位放在ADC_RESL 寄存器
    1，10 位A/D 转换结果的最高2 位放在ADC_RES 寄存器的低2 位, 低8 位放在ADC_RESL 寄存器

DPS: 0, 使用缺省数据指针DPTR0
     1，使用另一个数据指针DPTR1
*/
//-----------------------------------
sfr WAKE_CLKO = 0x8F; //附加的 SFR WAK1_CLKO
/*
      7            6          5          4          3       2       1      0         Reset Value
   PCAWAKEUP  RXD_PIN_IE  T1_PIN_IE  T0_PIN_IE  LVD_WAKE    _    T1CLKO  T0CLKO      0000,0000B

b7 - PCAWAKEUP : PCA 中断可唤醒 powerdown。
b6 - RXD_PIN_IE : 当 P3.0(RXD) 下降沿置位 RI 时可唤醒 powerdown(必须打开相应中断)。
b5 - T1_PIN_IE : 当 T1 脚下降沿置位 T1 中断标志时可唤醒 powerdown(必须打开相应中断)。
b4 - T0_PIN_IE : 当 T0 脚下降沿置位 T0 中断标志时可唤醒 powerdown(必须打开相应中断)。
b3 - LVD_WAKE : 当 CMPIN 脚低电平置位 LVD 中断标志时可唤醒 powerdown(必须打开相应中断)。
b2 -
b1 - T1CLKO : 允许 T1CKO(P3.5) 脚输出 T1 溢出脉冲，Fck1 = 1/2 T1 溢出率
b0 - T0CLKO : 允许 T0CKO(P3.4) 脚输出 T0 溢出脉冲，Fck0 = 1/2 T1 溢出率
*/
//-----------------------------------
sfr CLK_DIV = 0x97; //Clock Divder          -     -      -       -     -  CLKS2 CLKS1 CLKS0 xxxx,x000
//-----------------------------------
sfr BUS_SPEED = 0xA1; //Stretch register      -     -    ALES1   ALES0   -   RWS2  RWS1  RWS0 xx10,x011
/*
ALES1 and ALES0:
00 : The P0 address setup time and hold time to ALE negative edge is one clock cycle
01 : The P0 address setup time and hold time to ALE negative edge is two clock cycles.
10 : The P0 address setup time and hold time to ALE negative edge is three clock cycles. (default)
11 : The P0 address setup time and hold time to ALE negative edge is four clock cycles.

RWS2,RWS1,RWS0:
  000 : The MOVX read/write pulse is 1 clock cycle.
  001 : The MOVX read/write pulse is 2 clock cycles.
  010 : The MOVX read/write pulse is 3 clock cycles.
  011 : The MOVX read/write pulse is 4 clock cycles. (default)
  100 : The MOVX read/write pulse is 5 clock cycles.
  101 : The MOVX read/write pulse is 6 clock cycles.
  110 : The MOVX read/write pulse is 7 clock cycles.
  111 : The MOVX read/write pulse is 8 clock cycles.
*/
//--------------------------------------------------------------------------------
//新一代 1T 8051系列 单片机中断特殊功能寄存器
//有的中断控制、中断标志位散布在其它特殊功能寄存器中，这些位在位地址中定义
//其中有的位无位寻址能力，请参阅 新一代 1T 8051系列 单片机中文指南
//                                           7     6   &nbs
