本文介绍了Windows系统的分层架构，包括内核态的硬件抽象层（HAL）、内核、驱动程序，以及用户态的Ntdll.dll、环境子系统和系统进程等组件。重点阐述了Ntdll.dll的作用，环境子系统的功能，以及系统进程的构成，旨在深入理解Windows操作系统的运作原理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

作为最流行的的桌面操作系统，Windows系统的发展在经历数次硬件革命之后，其系统架构也基本稳定，微软号称Windows 10是最后一代操作系统，并统一了Windows各版本的底层架构。

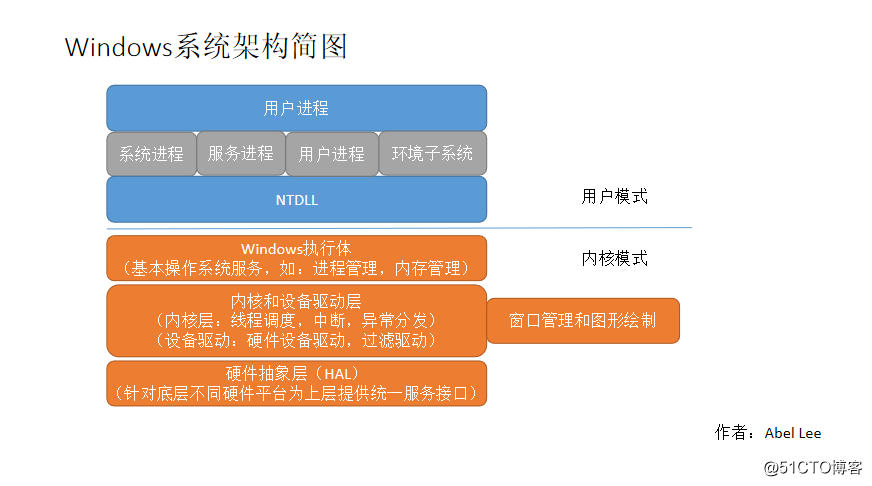

    Windows系统是分层的架构，主要分为内核态和用户态，内核态自下而上分为硬件抽象层（HAL）->内核和驱动层->执行体，以及窗口管理系统。用户态主要是NTDLL抽象层，以及各种进程，如：底层的系统支持进程->服务进程->用户应用程序，如图所示：
Windows系统总体架构

Ntdll.dll

    Ntdll.dll是一个特殊系统支持库，主要用于子系统dll，主要包含两种类型函数：

  • 系统服务分发存根，调用Windows执行体系统服务
  • 内部支持函数，供子系统，子系统dll，以及exe映像文件使用
    Ntdll.dll里面提供的函数大多未文档化，并以Nt开头命名。

环境子系统

    环境子系统就是针对Windows不同版本（如：Windows 7 旗舰版，Windows Server2008 R2这种）上的运行环境。每个exe可执行映像，未必可在所有版本Windows系统上运行。VC++中link命令的/SUBSYSTEM修饰符可以指定该exe映像的可执行环境（如：dll集）。

    环境子系统进程Csrss.exe(Client/Server Run-Time Subsystem)就是客户机/服务器运行时子系统，子系统是会话管理器（S
