jchdl - GSL实例 - Add

本文介绍如何使用FullAdder级联实现加法器,通过创建Add.java类,定义构造方法和logic()方法,实现多位加法运算。文章详细讲解了输入输出线的连接过程,以及如何通过Verilog生成模块。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


使用FullAdder级联实现加法器

参考链接:


1.创建Add.java, 并生成构造方法和logic()方法

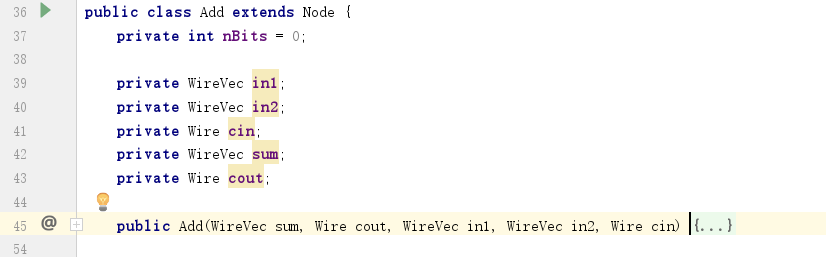

2. 根据逻辑原理图,添加输入输出线

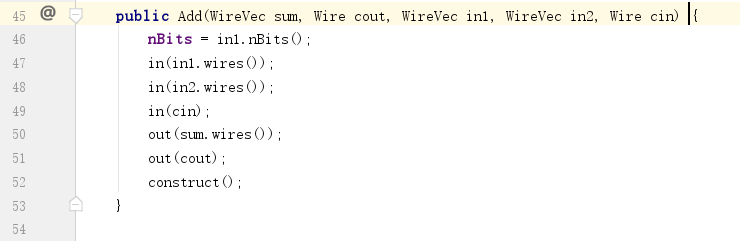

3. 在构造方法中搜集输入输出线并调用construct()方法

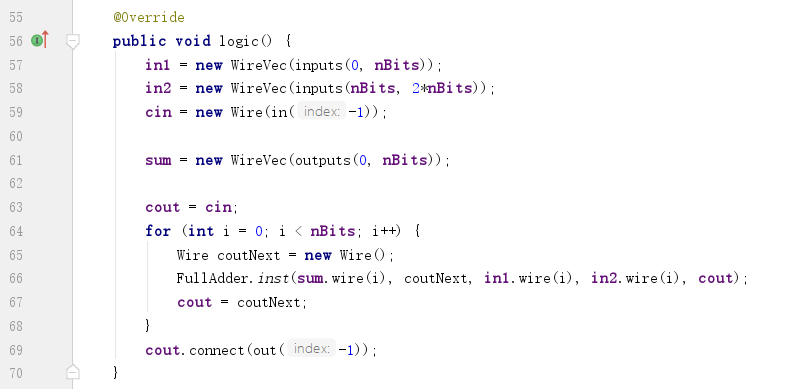

4. 在logic()方法中创建子节点并连线

这里首先从input ports牵出线,并创建连接到output ports的线。其中,最后一个input port使用in(-1)取出。最后一个output port使用out(-1)取出。

cout作为一个游标,逐次指向每一级的进位线进行连接。最开始为cin,第一级之后代表这一级FullAdder的进位线...直到最后,代表最后一个进位线连接到Add节点的最后一个output port.

5. 创建inst静态方法方便后续使用

6. 创建main方法执行验证

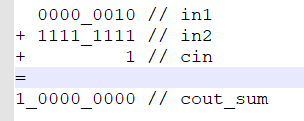

运行结果为:

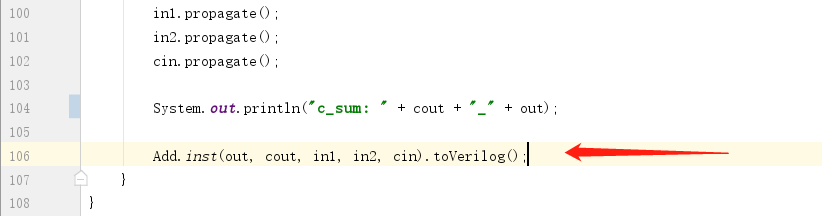

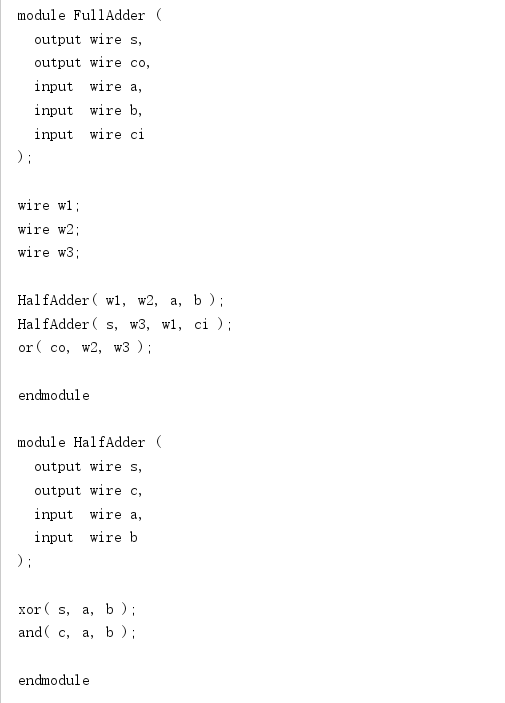

7. 生成Verilog

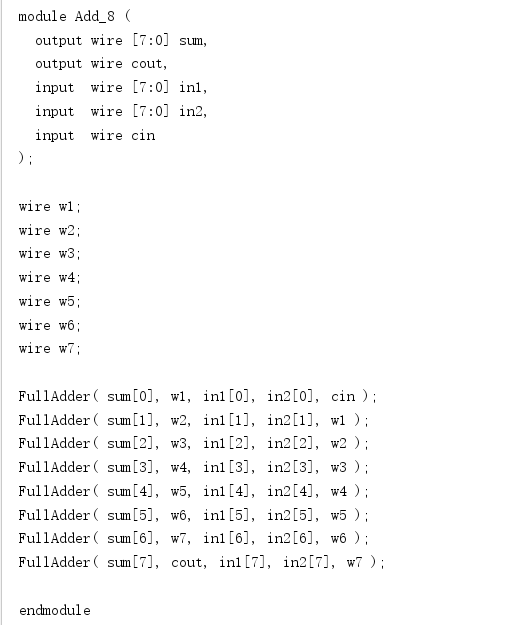

执行结果如下:

module Add_8后面多出来一个8?这样就可以把不同位宽的Add模块区分开来。

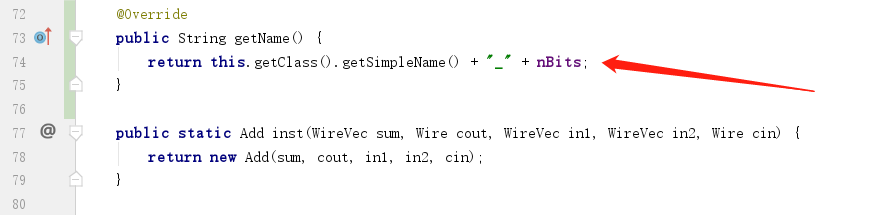

需要覆盖getName()方法:

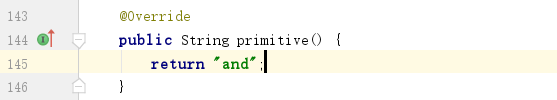

原子节点需要覆盖primitive()方法,以返回原语的名称。比如与门,需要返回and:


更多实例请参考如下链接:

package org.jchdl.model.gsl.operator.arithmetic;

import org.jchdl.model.gsl.core.datatype.helper.WireVec;
import org.jchdl.model.gsl.core.datatype.net.Wire;
import org.jchdl.model.gsl.core.meta.Node;
import org.jchdl.model.gsl.core.value.Value;

// treat operands as plain bits
public class Add extends Node {
private int nBits = 0;

private WireVec in1;
private WireVec in2;
private Wire cin;
private WireVec sum;
private Wire cout;

public Add(WireVec sum, Wire cout, WireVec in1, WireVec in2, Wire cin) {
nBits = in1.nBits();
in(in1.wires());
in(in2.wires());
in(cin);
out(sum.wires());
out(cout);
construct();
}

@Override
public void logic() {
in1 = new WireVec(inputs(0, nBits));
in2 = new WireVec(inputs(nBits, 2*nBits));
cin = new Wire(in(-1));

sum = new WireVec(outputs(0, nBits));

cout = cin;
for (int i = 0; i < nBits; i++) {
Wire coutNext = new Wire();
FullAdder.inst(sum.wire(i), coutNext, in1.wire(i), in2.wire(i), cout);
cout = coutNext;
}
cout.connect(out(-1));
}

@Override
public String getName() {
return this.getClass().getSimpleName() + "_" + nBits;
}

public static Add inst(WireVec sum, Wire cout, WireVec in1, WireVec in2, Wire cin) {
return new Add(sum, cout, in1, in2, cin);
}

public static void main(String args[]) {
WireVec in1 = new WireVec(8);
WireVec in2 = new WireVec(8);
WireVec out = new WireVec(8);
Wire cin = new Wire();
Wire cout = new Wire();

Add.inst(out, cout, in1, in2, cin);

in1.assign(new Value[] { //0b0000_0010
Value.V0, Value.V1, Value.V0, Value.V0,
Value.V0, Value.V0, Value.V0, Value.V0,
});
in2.assign(new Value[] { // 0b1111_1111
Value.V1, Value.V1, Value.V1, Value.V1,
Value.V1, Value.V1, Value.V1, Value.V1,
});
cin.assign(Value.V1);

in1.propagate();
in2.propagate();
cin.propagate();

System.out.println("c_sum: " + cout + "_" + out);

Add.inst(out, cout, in1, in2, cin).toVerilog();
}
}




转载于:https://www.cnblogs.com/wjcdx/p/9685962.html
