5-2 绘图工具类<?xml:namespace prefix = o ns = "urn:schemas-microsoft-com:office:office" />
本节学习目标：
n
掌握绘图基本类的使用
n
掌握绘制线条、形状和文本的基本方法
n
灵活使用画刷画笔
n
灵活运用颜色
<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" />5-2-1 Pen类
画笔，绘画工具，可以设置笔的颜色，线条的粗细和线条的样式（实线虚线等）。笔是绘画的工具，Graphics对象是绘画的场所，这样，我们就可以在允许的界面上绘制各种图形。
1．案例学习：在窗体上画出各种形状
本次实验目标是使用图形与画笔类直接在窗体上绘制基本形状。
u
实验步骤（1）：
新建项目：windows应用程序，添加一个Button控件，单击按钮时，在窗体正中画一条和窗体相同长度的直线。
u
实验步骤（2）：
用鼠标双击“直线”按钮，进入按钮单击事件的事件处理程序，画一条与窗体相同宽度的直线，画笔颜色为黑色，线宽默认为1。代码加下：
|
private void
button1_Click(object sender, EventArgs e)
{
Graphics g = this.CreateGraphics();
Pen p = new Pen(Color.Black);
g.DrawLine(p, 0, this.Height / 2, this.Width, this.Height / 2);
p.Dispose();
g.Dispose();
}
|
u
实验步骤（3）：
用鼠标双击“矩形”按钮，进入代码编辑器，画一个宽100高200的矩形（单位：像素）。代码加下：
|
g.DrawRectangle(p, 50, 50, 200, 100);
|
图
5-1

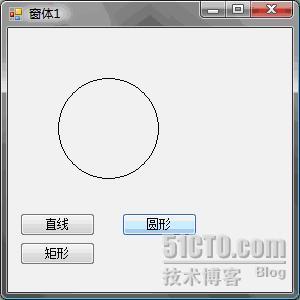

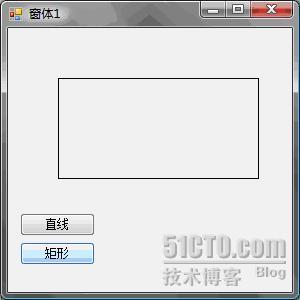

画基本形状
u
实验步骤（4）：
用鼠标双击“圆形”按钮，进入代码编辑器，画一个半径为50像素的圆，代码如下：
|
g.DrawEllipse(p, 50, 50, 100, 100);
|
画圆的方法为DrawEllipse，参数需指定一个矩形区域，在该范围内画一个椭圆，如果矩形区域为正方形，即参数3=参数4，则画出的是一个圆。
|
<?xml:namespace prefix = v ns = "urn:schemas-microsoft-com:vml" />
问题讨论：
1
、
DrawXXX()
方法的使用
这里只是一个简单的例子，其中参数中各整数分别代表什么，是否能使用其它类型替换？每种
DrawXXX
方法都有几种重载形式，其中的参数既可以是整数指定的像素单位，也可以是浮点数指定的像素单位。如果不确定具体的像素单位，可以通过矩形（
Rectangle
）或点类型（
Point
）来设置。
2
、图形类的
Dispose()
方法
为什么每画完一个图形都要调用
Dispose
方法？在什么情况下需调用
Dispose
方法？
通过
Create
方法创建了
Graphics
对象，就需要使用
Dispose
方法来释放资源，也可以配合
using
语句使用，
释放资源很重要。使用
using
语句块，例
using
(Graphics g = this.CreateGraphics())
{
g.DrawEllipse();
}
|
2．案例学习：在窗体上画出圆柱体
本次实验目标是使用DrawXXX方法绘制出立体效果。类库中没有直接能够绘制三维图形的方法，因此我们在编程时需利用平面图形方法绘制出三维效果，就像在纸上画出三维图形一样：如果我们画一个圆柱体，那么圆柱体的上底面需绘制为椭圆，下底面的后面被挡住的部分使用虚线或者不画出。
u
实验步骤（1）：
本实验的目的是在窗体上画一个圆柱体。在某窗体上放置一个Button按钮，编写代码如下所示：
|
private
void button4_Click(object sender, EventArgs e)
{
int height = this.ClientSize.Height - 100;
int width = this.ClientSize.Width - 50;
int vHeigth = 200;
int vwidth = 100;
Graphics g = this.CreateGraphics();
g.Clear(Color.White);
Pen pen = new Pen(Color.Gray);
SolidBrush brush = new SolidBrush(Color.Gainsboro);
for (int i = height / 2; i > 0; i--)
{
g.DrawEllipse(pen, width / 2, i, vHeigth, vwidth);
}
g.FillEllipse(brush, width / 2, 0, vHeigth, vwidth);
}
|
使用深灰色画笔连续画若干个大小相等，横坐标相同、纵坐标不同的椭圆，最后使用浅灰色笔刷在最上层覆盖一个椭圆作为圆柱体的上底面。

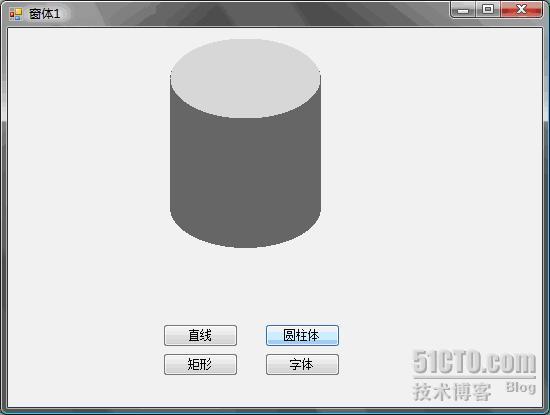

图5-2 圆柱体
|
注意：
循环语句的结束位置和最后绘制上底面的位置必须相同，否则图形不能重叠，不能画出圆柱体的效果。
|
5-2-2 Brush类
画刷，填充工具，用于填充图形。该类是一个抽象基类，不能直接实例化，可以通过派生类设置笔刷的样式、颜色，线条的粗细。这里所谓的区域即在什么范围内使用画刷。
|
名称
|
说明
|
|
ImageBrush
|
图像绘制区域
|
|
线性渐变绘制区域
| |
|
径向渐变绘制区域，焦点定义渐变的开始，椭圆定义渐变的终点
| |
|
SolidColorBrush
|
单色绘制区域
|
|
视频内容绘制区域
|
表5-4 Brush类的派生类
1．案例学习：在窗体上给各种形状填充不同的颜色
本次实验目标是使用图形与画刷类给窗体上的基本形状填充颜色。
u
实验步骤（1）：
填充矩形，直接使用画笔作为笔刷，红色单色刷。添加功能源代码如下所示：
|
Pen p = new Pen(Color.Red ,3);//设置笔刷的宽度
Brush b=p.Brush;
Rectangle r = new Rectangle(50,50,200,100);
g.FillRectangle(b,r);
|
u
实验步骤（2）：
用线性渐变画刷绘制圆形，修改代码加下：
|
Rectangle
r = new Rectangle(150, 50, 200, 200);
LinearGradientBrush
brush = new LinearGradientBrush(r, Color.Orange, Color.Purple, 90);
g.FillEllipse(brush, r);
|

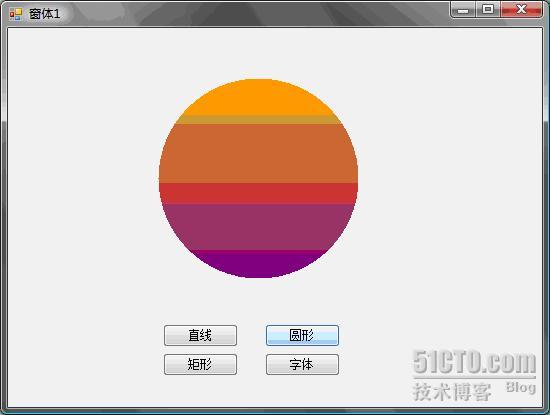

图5-3 渐变笔刷
|
问题讨论：
1
、
创建矩形对象时，构造函数的参数分别代表什么？
前两个参数是指左上角的坐标（横，纵），后两个参数分别是矩形的宽度与高度。
|
在使用绘图工具类是多次用到颜色，颜色的获取可以直接在枚举值中找到相符的颜色，或者从RGB（显示器的颜色系统采用常见的加色法，即所有颜色由红绿蓝三色由不同比例组合而成）数值直接获取，在使用FromArgb方法时，直接设置目标颜色的RGB数值，整数取值范围0-255。
5-2-3 Font类
绘制文本时，可设置字体的样式，字体的大小，以及字体的种类。还可以通过图形对象，在窗体或控件上直接画出，调用Graphics类DrawString方法。在调用方法前需先设置字体的选项。需要注意的是，不同的字体绘制出的文本宽度不同。
图
5-4

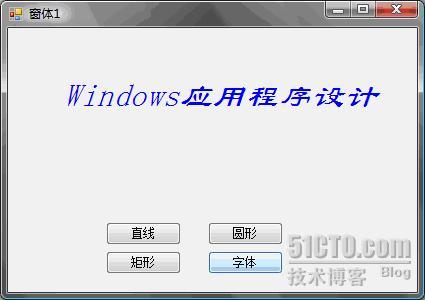

在窗体上绘制字体
小实验：在窗体上直接写出“Windows应用程序设计”，使用隶书、斜体，调整汉字显示的位置，修改源代码：
Font f = new Font("隶书",24,FontStyle.Italic);
Pen p = new Pen(Color.Blue);
g.DrawString("Windows应用程序设计",f, p.Brush,50,50);
课堂练习：使用线性渐变笔刷在窗体上写出艺术字效果。
5-2-4 坐标平移与缩放
我们看到，前面的例子都是默认以绘图界面的左上角作为原点，坐标值以像素为单位，画图以左上角为参照点，绘制每一点都要重新计算，并不方便。因此可以使用Graphics类中对于坐标系统操作的几个方法进行坐标变换。
1．案例学习：坐标平移
简单改变坐标原点，在不同位置调用相同方法绘制图形。添加功能源代码如下所示：
/// <summary>
/// 新绘制界面时候
/// </summary>
/// <param name="sender"></param>
/// <param name="e"></param>
private void Form4_Paint(object sender, PaintEventArgs e)
{
Graphics g = this.CreateGraphics();
g.Clear(Color.White);
Pen myPen = new Pen(Color.Red, 3);
g.DrawRectangle(myPen, 0, 0, 200, 100);
g.DrawEllipse(myPen, 0, 0, 200, 100);
g.Dispose();
myPen.Dispose();
}
/// <summary>
/// 坐标移动
/// </summary>
private void button1_Click(object sender, EventArgs e)
{
Graphics g = this.CreateGraphics();
g.Clear(Color.White);
Pen myPen = new Pen(Color.Red, 3);
g.TranslateTransform(30, 120);
g.DrawRectangle(myPen, 0, 0, 200, 100);
g.DrawEllipse(myPen, 0, 0, 200, 100);
g.Dispose();
myPen.Dispose();
}

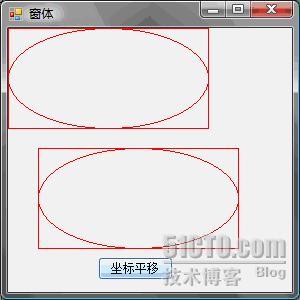

图5-5 坐标平移
2． 案例学习：坐标缩放案例
改变两个坐标轴向上的缩放比例，将横轴放大1.5倍，纵轴放大2倍。功能源代码如下所示：
/// <summary>
/// 坐标缩放
/// </summary>
private void button1_Click(object sender, EventArgs e)
{
Graphics g = this.CreateGraphics();
g.Clear(Color.White);
Pen myPen = new Pen(Color.Red, 3);
g.ScaleTransform(1.5, 2);// 将横轴放大1.5倍，纵轴放大2倍
g.DrawRectangle(myPen, 0, 0, 200, 100);
g.DrawEllipse(myPen, 0, 0, 200, 100);
g.Dispose();
myPen.Dispose();
}
为了看得清楚，先将坐标轴平移之后进行缩放，相同的绘制图形代码，坐标缩放之后能看到图形也随着缩放。

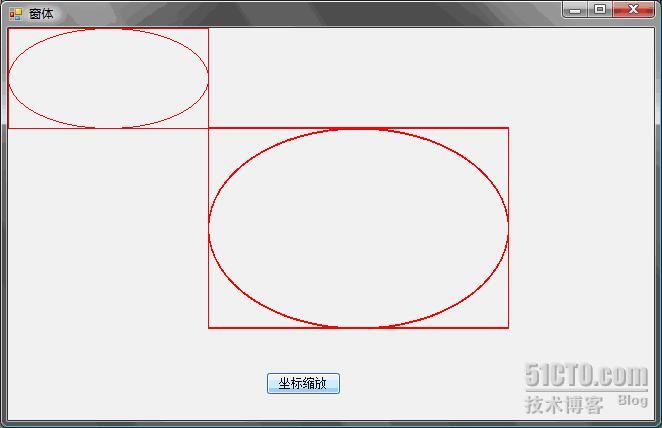

图5-6 坐标缩放
