本文详细介绍了在SAP ABAP环境下，如何利用定制控制（Customer Control）在屏幕上展示ALV（Application List Viewer）。通过具体代码示例，展示了ALV容器、ALV表格的创建过程，以及字段目录的设置，为读者提供了实用的ALV实现指南。

本文的知识基础，不是PA教材或者keyword documentation
如何使用SE80创建report，call一个全新的screen，也就是普通屏幕，显示alv

TYPES: BEGIN OF ALV_LINE,
       MATNR    TYPE ZMMT00170-MATNR,   "物料编号                    --*--
       MAKTX    TYPE MAKT-MAKTX,
       ZEINR    TYPE MARA-ZEINR,        "文档号码(无文档管理系统)
       LIFNR    TYPE ZMMT00170-LIFNR,   "                            --*--
       NAME1    TYPE LFA1-NAME1,        "供应商描述
       KDATB    TYPE EKKO-KDATB,        "合同起始日期       "----最早的----
       EBELN    TYPE ZMMT00170-EBELN,
       EBELP    TYPE ZMMT00170-EBELP,
  END OF ALV_LINE.

DATA: SCR_ELMT_2000        TYPE SCRFNAME VALUE 'S2000CC01',     "定制控制控件，用于存放ALV容器
      SCR_ELMT_2000_MSEG        TYPE SCRFNAME VALUE 'S2000CC02',

      CUS_CTNR_2000        TYPE REF TO CL_GUI_CUSTOM_CONTAINER, "ALV容器，用于存放ALV表格
      ALV_GRID_2000        TYPE REF TO CL_GUI_ALV_GRID,         "ALV表格，用于显示数据

      CUS_CTNR_2000_MSEG   TYPE REF TO CL_GUI_CUSTOM_CONTAINER, "ALV容器，用于存放ALV表格
      ALV_GRID_2000_MSEG   TYPE REF TO CL_GUI_ALV_GRID,         "ALV表格，用于显示数据

      GT_FIELDCAT_2000       TYPE LVC_T_FCAT,                     "ALV中各个字段名
      GT_FIELDCAT_2000_MSEG  TYPE LVC_T_FCAT,                     "ALV中各个字段名
      GS_LAYOUT_2000         TYPE LVC_S_LAYO.                     "ALV的标题


IF CUS_CTNR_2000 IS INITIAL.
  "将alv容器放入屏幕元素
  CREATE OBJECT CUS_CTNR_2000
    EXPORTING
      CONTAINER_NAME = SCR_ELMT_2000.
  "将alv表格放入alv容器
  CREATE OBJECT ALV_GRID_2000
    EXPORTING
      I_PARENT = CUS_CTNR_2000.
  "fieldcat格式和数据准备
  PERFORM BUILD_FIELDCAT CHANGING GT_FIELDCAT_2000.
 " PERFORM BUILD_DATA.
 "----显示第一个ALV----
  CALL METHOD ALV_GRID_2000->SET_TABLE_FOR_FIRST_DISPLAY
    EXPORTING
      I_STRUCTURE_NAME = ''
      IS_LAYOUT = GS_LAYOUT_2000
    CHANGING
      IT_FIELDCATALOG = GT_FIELDCAT_2000
      IT_OUTTAB = IT_TAB[].
"-------------------------------------------------------------------
  "将alv容器放入屏幕元素 MSEG
  CREATE OBJECT CUS_CTNR_2000_MSEG
    EXPORTING
      CONTAINER_NAME = SCR_ELMT_2000_MSEG.
  "将alv表格放入alv容器
  CREATE OBJECT ALV_GRID_2000_MSEG
    EXPORTING
      I_PARENT = CUS_CTNR_2000_MSEG.

  PERFORM BUILD_FIELDCAT_MSEG CHANGING GT_FIELDCAT_2000_MSEG.
 "----显示第二个ALV----
  CALL METHOD ALV_GRID_2000_MSEG->SET_TABLE_FOR_FIRST_DISPLAY
    EXPORTING
      I_STRUCTURE_NAME = ''
      IS_LAYOUT = GS_LAYOUT_2000
    CHANGING
      IT_FIELDCATALOG = GT_FIELDCAT_2000_MSEG
      IT_OUTTAB = IT_MSEG[].

ENDIF.

ENDMODULE.

FORM BUILD_FIELDCAT  CHANGING GT_FIELDCAT TYPE LVC_T_FCAT.

    DATA: GS_FIELDCAT  TYPE  LVC_S_FCAT.

    CALL FUNCTION 'LVC_FIELDCATALOG_MERGE'
    EXPORTING
      I_STRUCTURE_NAME = 'ALV_LINE'"自定义的structure
    CHANGING
      CT_FIELDCAT      = GT_FIELDCAT.

    DEFINE SET_FIELDCAT.
      CLEAR GS_FIELDCAT_MSEG.
      GS_FIELDCAT-CHECKBOX  = &1.
      GS_FIELDCAT-EDIT      = &2.
      GS_FIELDCAT-OUTPUTLEN = &3.
      GS_FIELDCAT-FIELDNAME = &4.
      GS_FIELDCAT-COLTEXT   = &5.
      APPEND GS_FIELDCAT TO GT_FIELDCAT.
    END-OF-DEFINITION.

    SET_FIELDCAT '' '' 25  'MATNR'      '物料编号'.
    SET_FIELDCAT '' '' 15  'LIFNR'      '供应商编号'.
    SET_FIELDCAT '' '' 10  'KDATB'      '合同起始日期'.
    SET_FIELDCAT '' '' 10  'WERKS'      '工厂'.

ENDFORM.

以上就是2000这个屏幕使用定制控制显示alv的主要代码
定制控制的学名叫做 customer control，是screen painter中的一个屏幕元素

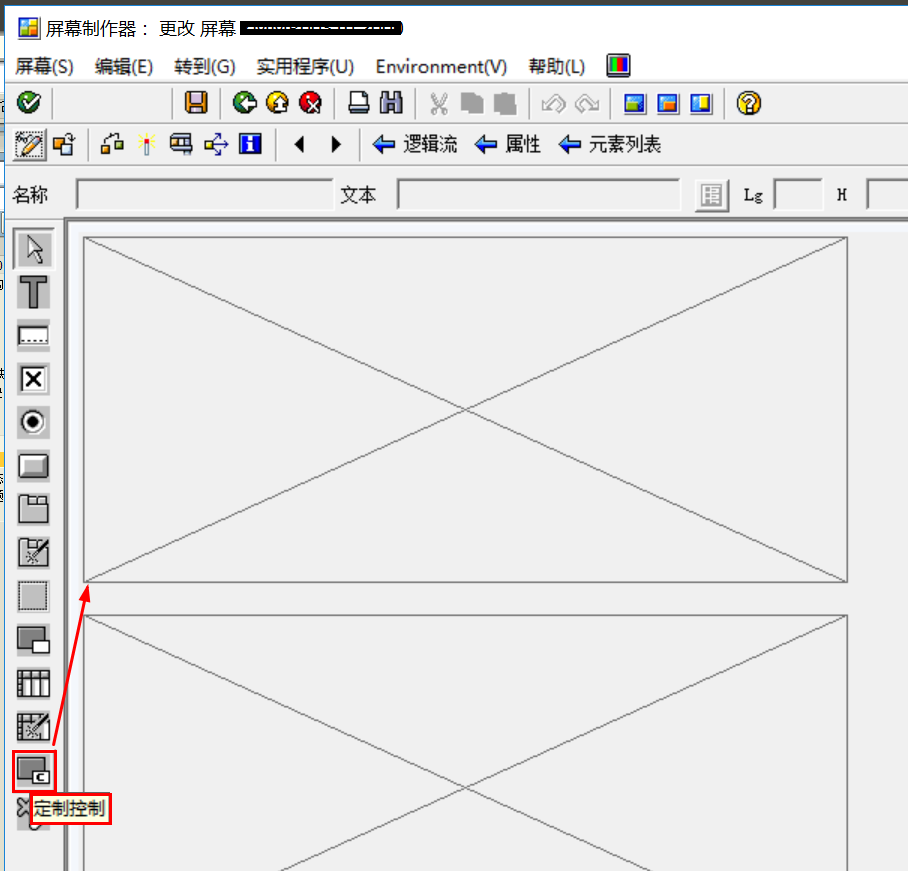

看看它的样子

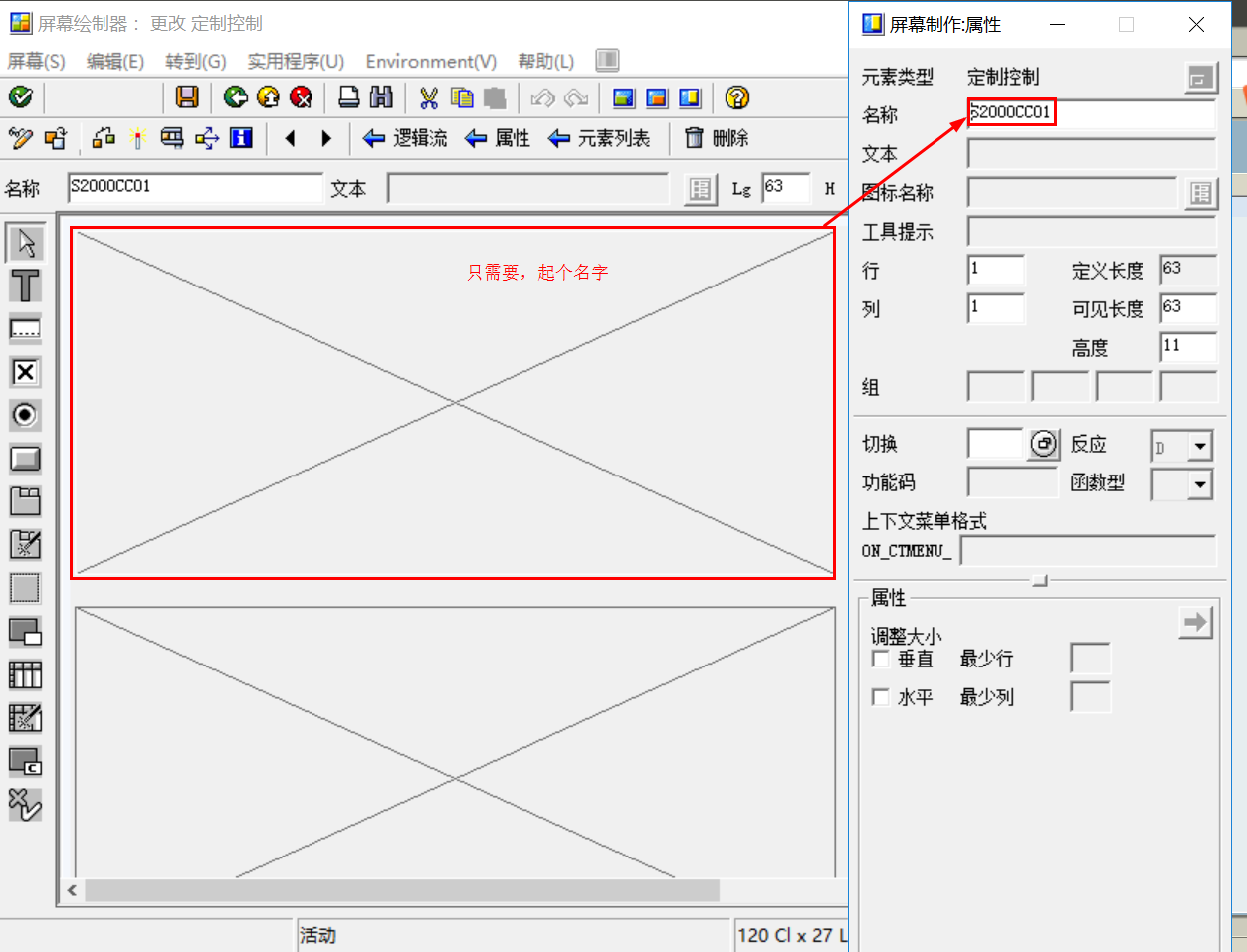

然后看看它的属性

上图中的代码：

DATA: SCR_ELMT_2000        TYPE SCRFNAME VALUE 'S2000CC01',     "定制控制控件，用于存放ALV容器

就是为了使用screen painter中创建的名为S2000CC01的屏幕元素对应的定制控制
代码中还有一部分：

CALL FUNCTION 'LVC_FIELDCATALOG_MERGE'
    EXPORTING
      I_STRUCTURE_NAME = 'ALV_LINE'"自定义的structure
    CHANGING
      CT_FIELDCAT      = GT_FIELDCAT.
