英语比较烂，借着翻译帮助文档，一边学习英语，一边加强专业知识，有翻译的不妥的地方，欢迎评论区指正，谢谢各位看官赏脸

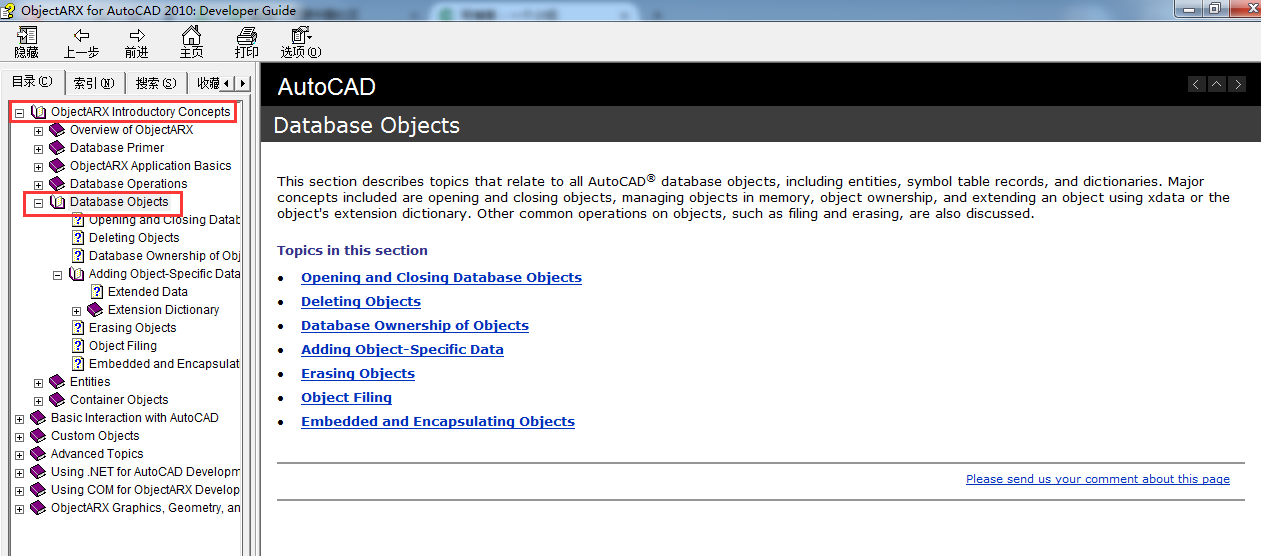

arxdev.chm帮助文档：ObjectARX库为AutoCAD 2010提供的开发指南

第一章：ObjectARX 介绍性的概念

第五节：数据库对象

本章节描述的主题涉及所有的AutoCAD数据库对象，包括实体、符号表记录和字典项；主要概念包括打开/关闭对象、管理内存中的对象、对象权限和使用扩展数据或对象的扩展字典扩展一个对象。对象的其他常见操作，还讨论了移除和文件读取问题。

本小节内容：

1.打开关闭数据库对象

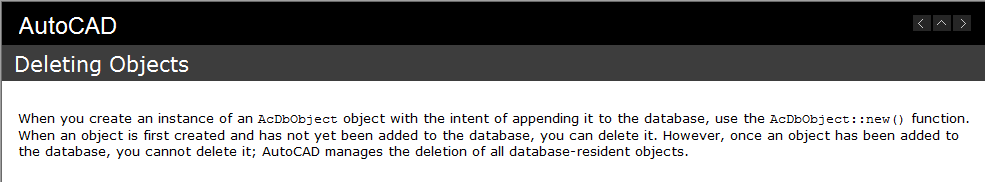

2.删除对象

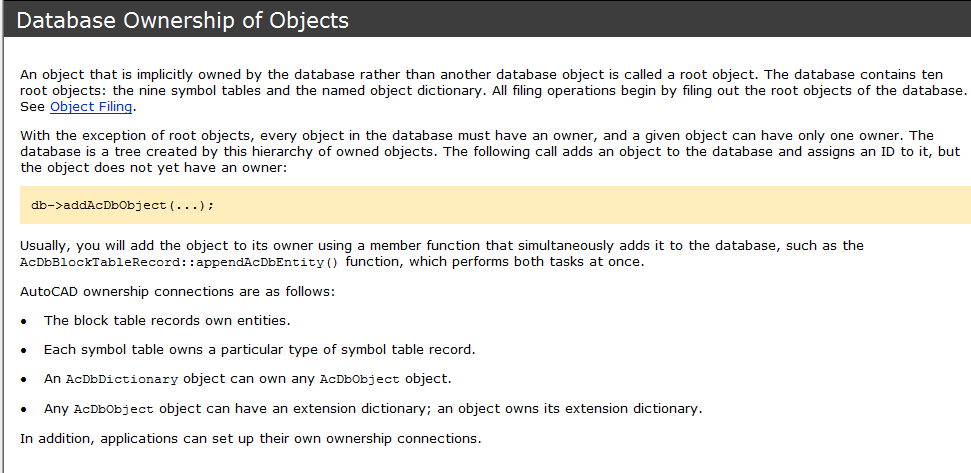

3.数据库对象的所有权

4.添加特定的数据到对象

5.移除对象

6.对象文件读取

7.嵌入和封装对象

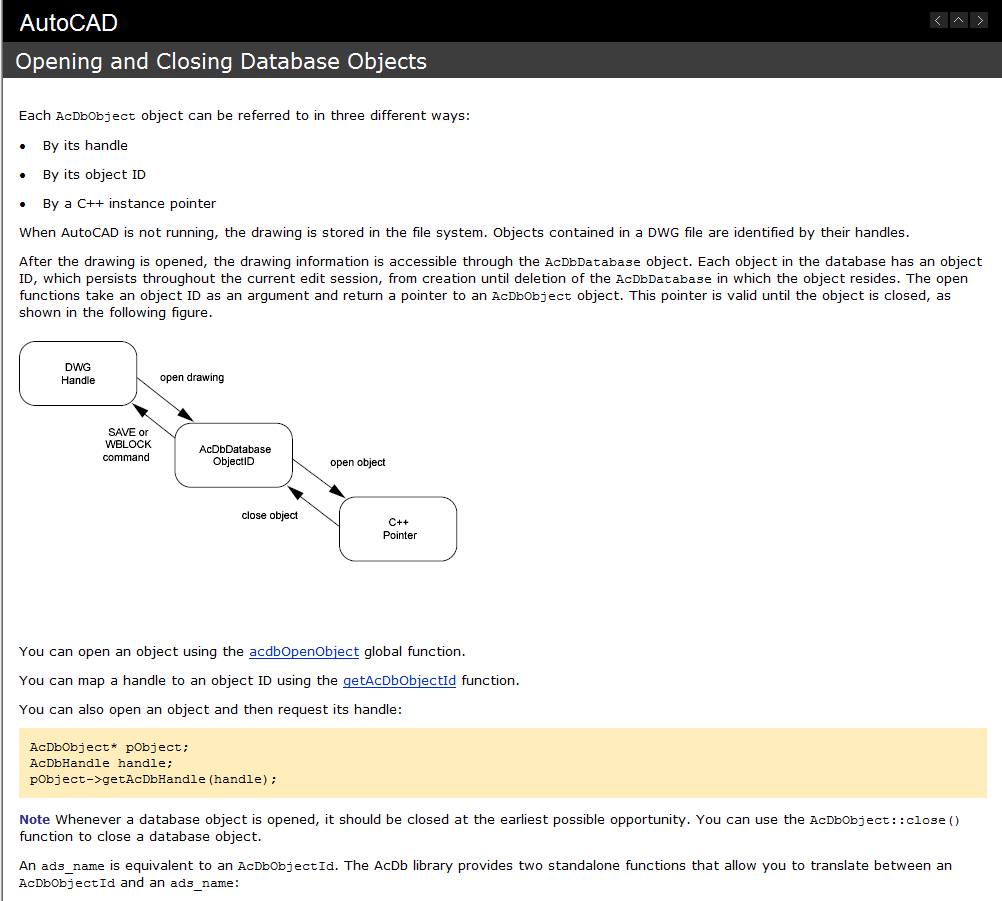

（1）打开/关闭数据库对象

每个AcDbObject对象可以用三种不同的方式来用:

1.句柄

2.对象id

3.c++实例指针

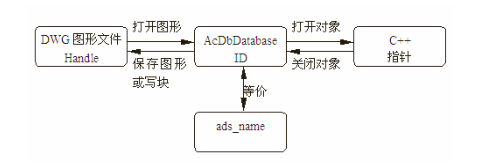

当AutoCAD没有运行的时候，图像是存储在文件系统中的。DWG文件中包含的对象通过他们的句柄来标识。图像打开之后，可以通过AcDbDatabase 对象访问图像信息。每个对象在数据库中都有一个对象id，该id在当前编辑的对话框中，从创建到删除都始终存在于该对象的AcDbDatabase中。open（）函数将对象ID作为参数，并返回一个指向AcDbObject对象的指针。这个指针在对象关闭之前都是有效的，如下图所示：

1.你可以使用全局函数acdbOpenObject（）打开一个对象

2.你可以使用函数getAcDbObjectId（）将句柄映射到对象id

3.你也可以打开一个对象，然后获得它的句柄

AcDbObject* pObject;
AcDbHandle handle;
pObject->getAcDbHandle(handle);

注：每当打开数据库对象时，应该尽早关闭它，用AcDbObject::close()函数关闭数据库对象。

ads_name等价于AcDbObjectId。AcDb库提供了两个独立的函数，允许你在AcDbObjectId和ads_name之间进行转换:

// 通过AcDbObjectId 返回一个ads_name
acdbGetAdsName(ads_name& objName, AcDbObjectId objId);

// 通过ads_name返回一个AcDbObjectId
acdbGetObjectId(AcDbObjectId& objId, ads_name objName);

通常，你通过选择获得一个对象，然后它以ads_name形式返回，此时你需要把ads_name转换成AcDbObjectId，并打开AcDbObjectId。下面的函数演示了这个过程：

AcDbEntity*selectEntity(AcDbObjectId& eId, AcDb::OpenMode openMode)
{
 ads_name en;
 ads_point pt;
 acedEntSel("\n请选择一个实体: ", en, pt);

 acdbGetObjectId(eId, en);

 AcDbEntity * pEnt;
 acdbOpenObject(pEnt, eId, openMode);

 return pEnt;
}

你可以在以下三种权限中打开一个对象：

1.kForRead：只要对象还没有通知以写的权限被打开，就可以被多达256个读者打开一个对象。

2.kForWrite：如果对象尚未打开，则可以打开该对象。否则，打开失败。

3.kForNotify：当对象关闭、以读的权限打开或以写的权限打开时，可以通知打开一个对象，但当该对象已经通知被打开时则不能打开。请参见Notification （第四章：第二节：通知），它很少需要通知打开一个对象并通知发送。

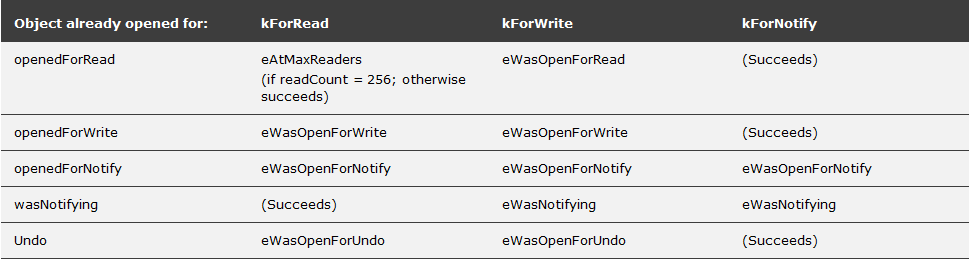

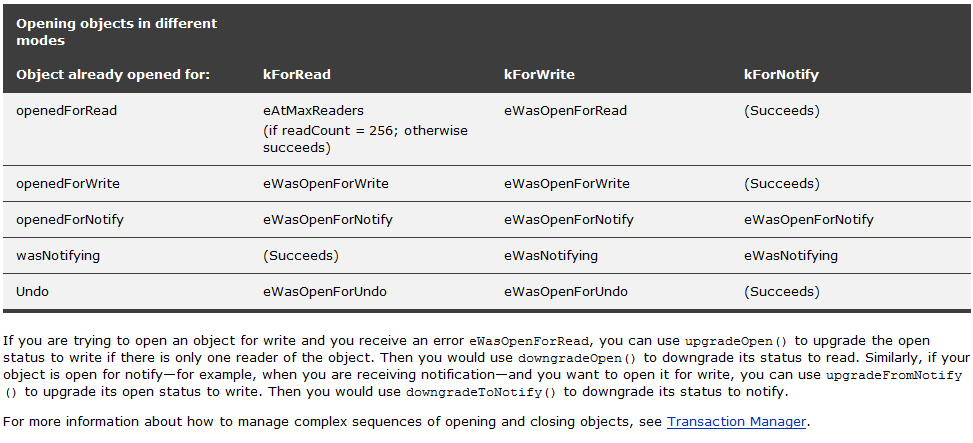

下表显示了一个对象已经打开后，在尝试以不同权限打开对象时所返回的错误信息：

如果你试图以写的权限打开一个对象，然后得到一个错误eWasOpenForRead，只有一个读者时，可以使用upgradeOpen()来升级打开状态，也可以使用downgradeOpen()来降低其读取的状态。同理，如果你通知打开对象，例如，当您接收通知，您想要以写的权限打开时，您可以使用upgradeFromNotify()来升级它的打开状态。或者使用downgradeToNotify()降低其状态。

有关如何管理打开和关闭对象的复杂顺序的更多信息，请参见Transaction Manager（第四章：第四节：事务管理器）

（2）删除对象
