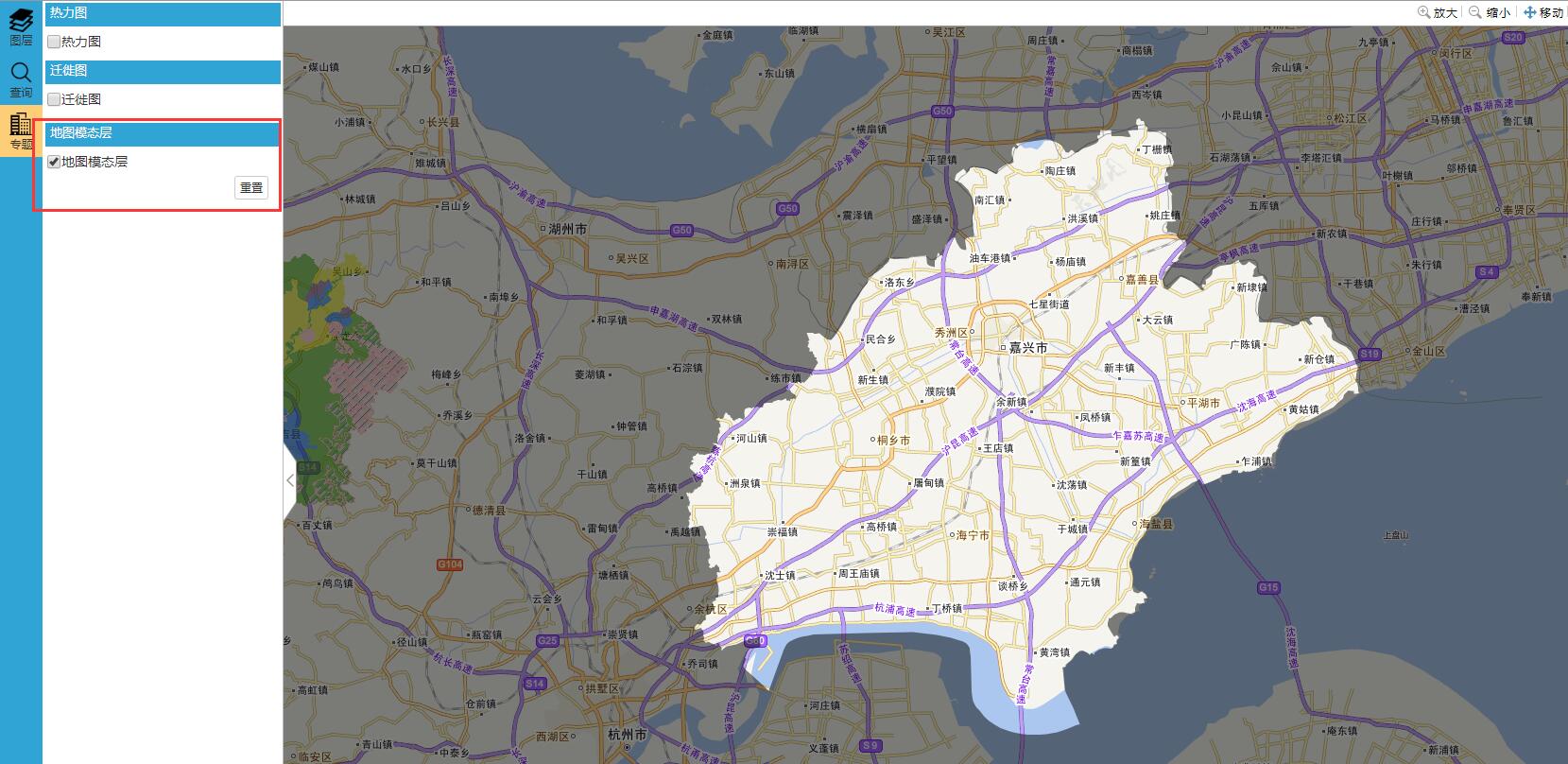

本篇的重点内容是为了到达自己想要的区域高亮效果，利用openlayers结合turf.js实现地图模态层功能，效果图如下：

实现思路

利用turf.js提供的difference相差函数，计算最大四至和裁剪区域的差值，这里的最大四至即：（-180,-90,180,90），由于底图是墨卡托投影坐标系的，所以我的代码实现过程中把经纬度转换墨卡托投影坐标；裁剪区域就是需要高亮的多边形，我这里是嘉兴市区域。

界面设计

        //地图模态层
        "<div style='height:25px;background:#30A4D5;margin-top:10px;width: 98%;margin-left: 3px;float: left;'>" +
             "<span style='margin-left:5px;font-size: 13px;color:white;'>地图模态层</span>" +
        "</div>" +
       '<div id="modalLayer" style="padding:5px;float: left;">' +
            '<input type="checkbox" name="modallayer" id="modallayer"  style="width: 15px;height: 15px;vertical-align: middle;margin: auto;"/>' +
            '<label style="font-weight: normal;vertical-align: middle;margin: auto;">地图模态层</label>' +
       '</div>' +

点击事件

        //地图模态层
        $("#modalLayer input").bind("click", function () {
            if (this.checked) {
                DCI.modalLayer.Init(bmap.getMap());
            }
            else {
                if(DCI.modalLayer.layer){
                    bmap.getMap().removeLayer(DCI.modalLayer.layer);
                    DCI.modalLayer.layer = null;
                }
            }
        })

嘉兴市区域数据源，ggeojson格式的我这里，由于太长了，截图部分

var modalData = {"type":"FeatureCollection", "features": [{"type":"Feature","geometry":{"type":"Polygon","coordinates":[[[13463825.244668555,3637243.4277185723],[13464136.939242788,3636775.738240453],[13464537.689409656,3636827.702864958]……]]]},"properties":{"OBJECTID":2,"XZDM":"330411000000","XJMC":"嘉兴市"}}]}

核心实现代码

    Init: function (map) {
        //经纬度转换墨卡托投影坐标
        var xy1 = ol.proj.fromLonLat([-180, -90]);
        var xy2 = ol.proj.fromLonLat([180, 90]);
        var xy3 = ol.proj.fromLonLat([180, -90]);
        var xy4 = ol.proj.fromLonLat([-180, 90]);
        var boundCoord = [[[xy1[0],xy1[1]], [xy3[0],xy3[1]], [xy2[0],xy2[1]], [xy4[0],xy4[1]], [xy1[0],xy1[1]]]];
        var zoneCoord = modalData.features[0].geometry.coordinates;
        var boundGeo = turf.polygon(boundCoord),
            zoneGeo = turf.polygon(zoneCoord);
        var modalJson = turf.difference(boundGeo, zoneGeo);
        var features = (new ol.format.GeoJSON()).readFeatures(modalJson);
        var vector = DCI.modalLayer.layer = new ol.layer.Vector({
            renderMode: "image",//image, vector
            source: new ol.source.Vector({
                features: features
            }),
            style: new ol.style.Style({
                 fill: new ol.style.Fill({
                 color: 'rgba(0, 0, 0, 0.5)'
                })
             }),
            zIndex: 999
         });
         map.addLayer(vector);
         //地图跳转范围
         map.getView().setCenter([13442827.291, 3590017.907]);
         map.getView().setZoom(10);
    }
