小草手把手教你 LabVIEW 串口仪器控制——VISA 串口配置

建议大家按我发帖子的顺序来看，方便大家理解。请不要跳跃式的阅读。很多人现在看书，都跳跃式的看，选择性的看，导致有些细节的部分没有掌握到，然后又因为某个细节耽误很多时间。以上只是个人建议，高手可以略过本帖。



从手把手系列第 1 贴我就写了，用 LabVIEW 来写串口驱动控制仪器，只需要下图的几个函数即可。



事实上，真的只需要下面几个函数。

<ignore_js_op>

所以， LabVIEW 写个串口程序，其实很简单的。

问题是，有很大部分的人，问的就是串口，这个问题，那个问题。没写过串口的人可能会问：你都说了串口很简单啊，就那么几个函数，为什么还有这么多人在问？

我只能回答：不注重细节和自己的程序思维。

一般的串口控制结构是：

①配置（打开）串口

②读写串口

③关闭串口

我觉得这几个之间，配置 VISA 串口，是个很需要斟酌的部分。配置串口是进入串口通讯的钥匙。首先你配置成功了，才能进行正确的通讯。

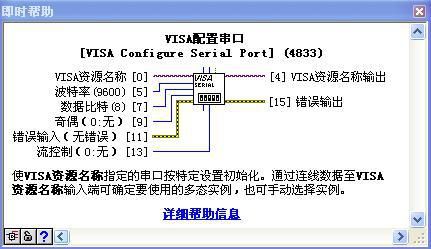

下面开始进入正题，先看下 VISA 配置串口函数。

<ignore_js_op>

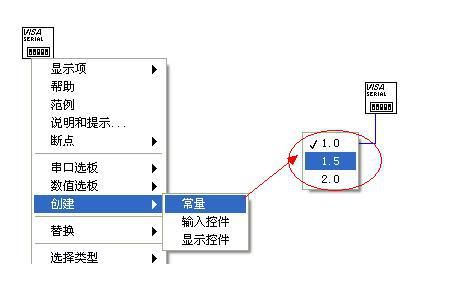

配置串口时候，最好是在对应的 参数端口那里，右键，新建常量或者输入控件，然后 再在新建出来的上面修改。因为，新建出来的数据类型，肯定是对的。

<ignore_js_op>

需要注意的是：①停止位那里，不是常数  1 1.5 2 等，实际是 10,15,20 数值。这里最好右键新建常量然后选择对应的枚举类型，如上图所示。

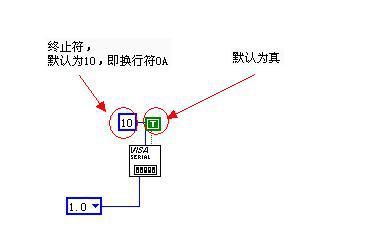

更需要注意的是：②配置串口，顶端有个  启用终止符，一般默认是  真，终止符一般默认是  OA，即换行符。

<ignore_js_op>

有些人接受的字符串，里面含有十六进制的 OA，然后每次数据接收到 OA 就停止了，然后就以为程序有什么问题，其实就是没有配置好 VISA，终止符没有设定为  假。

那为什么配置 VISA 要搞个终止符呢？

（注意：这个函数的终止符，只是接受的
