RS232转RS485电路图分析

　　在电子发烧友网站上，看到RS232转RS485的一个电路图，如下图所示。元件主要是HN232CP和MAX485CPA，也就是TTL转232电路和TTL转485电路的结合体。可是这个电路却不好分析，几经查找与思考，才得到一点觉悟。

　　此电路在使用时，PC机RS232公口或者标准串口接“直连串口通讯线”的一端，串口线的另一端接接该电路最左端的RS232接口上；右端就是RS485输出端。注意串口通讯线分为“直连线”和“交叉线”，这里用的是“直连线”。这是因为标准串口的2脚、3脚分别为“接收端”和“发送端”。该电路的发送端（T1OUT）和接收端（R1IN）分别接的是3脚和2脚，已经对发送端和接收端进行了交叉调换，所以用直连线就可以了。

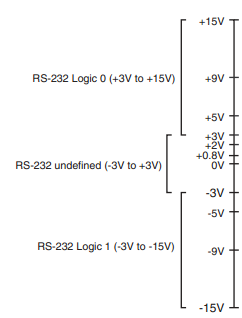

　　在正式分析之前，先看一下HIN232的结构框图，有助于我们接下来的分析。当然此结构图也就是电平转换，但需要注意的是信号的流向，从哪儿进来，又从哪儿出去。此外，RS232是负逻辑电平，我们可以认为逻辑“1”的时候，RS232对应的是-12V;逻辑“0”,RS232对应的是+12V。



　　以RS232端作为参考端，在接收时，数据从RS485端向左通过转换电路中绿线所示的通路流向RS232端。处于接收状态的接收端，不会发送数据，也就是处于等待状态，此时TX管脚输出逻辑1（
