关于NODEMCU和ESP8266之间的关系
我自己的理解：

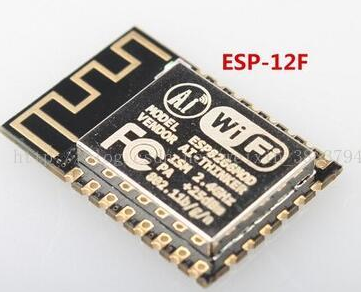

ESP8266是核心芯片

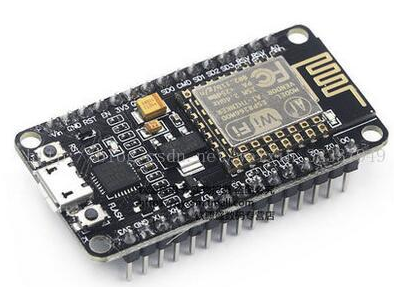

NodeMcu开发板是以ESP8266为核心，扩展的开发板。

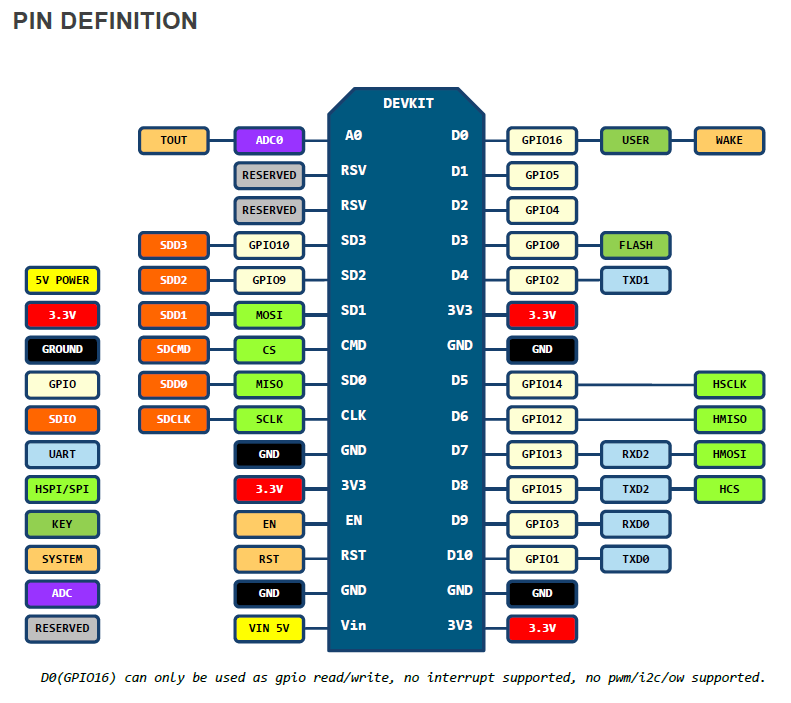

两者端口对应关系如下：

一些NodeMcu开发设计的软件和材料：

• ESPlorer和入门教程 ， 集成了串口调试界面和Lua开发环境的IDE，官方推荐
• 官方lua固件，包含源码，各模块的LUA例程和说明文档，编译后生成bin文件，可以烧写到flash中。
• nodemcu flasher, nodemcu一键烧写工具，无需设置，一键烧写最新的nodemcu固件
• nodemcu硬件资料, nodemcu硬件原理图，gerber文件，管脚说明
• nodemcu的lua应用程序，可以上传至nodemcu运行
• nodemcu API英文文档和中文文档
  , 中文文档有错误，但是方便检索
• NodeMCU custom builds,可以在网站上订制自己的nodmcu固件，固件可以只包括需要的模块，减小运行内存。



对于ESP-12的固件：

• 我们拿到的esp-12模块可以发送AT指令，因为包含AT指令的固件已经烧进mcu。
• 我们能用lua语言编程程序上传运行，因为包含lua模块和执行器的固件已经烧进mcu

NodeMcu硬件和lua固件的关系 烧写进nodemcu的lua固件更像一个操作系统，它有对应的文件系统SPIFFS

• 用ESPlorer把.lua文件上传至nodemcu的文件系统统SPIFFS，在物理上是把这部代码上传到flash，放在文件系统对应的地址中。

• lua固件和文件系统的.lua代码载入内存运行，固件负责解释代码并执行。

• 上传lua与烧写flash固件的区别是：烧写固件是将原固件擦除并更新，通常不会影响文件系统。而Esplore上传.lua只是更新文件系统。文件系统和固件占用flash的不同地址，互不影响。

• 要烧写nodemcu的固件，windows下需要VM虚拟系统下的linux编译源码（乐鑫官方的编译方式），或者用安信可的SDK，当然你也可以在网上订制，点击NodeMCU custom builds，你需要烧写工具nodemcu flasher把bin文件写入flash

• 切记，一旦你烧写nodemcu的固件，意味着你更新了操作系统。它可能增加或减少几个功能模块。而文件系统的.lua文件一般情况下会保留。这与重装电脑c盘，d盘的文件不受影响是一个道理。

关于SPIFFS

SPIFFS是nodemcu的文件系统，用于falsh中放置.lua文件，flash也放置固件。查看nodemcu官方文档对SPIFFS的说明，点击这里，这里简单说一下：

• SPIFFS 全称是SPI Flash File System，用于SPI读写flash的文件系统，其实也可用于NOR flash
• SPIFFS 文件系统用于嵌入式平台的 SPI NOR flash设备，同样适用于MCU内部的falsh
• nodmcu的lua固件包含了SPIFFS文件系统的镜像工具。第一次烧写flash，没有检测到flash中的文件系统，会在flash中新建一个文件系统。文件系统的起始地址=固件结束地址+64K~128K。
• 如果新固件大小<原固件大小+64K，原有的文件系统就会保留，否则会新建，原有lua文件丢失
