一、管道工程图一般规定

1

标高

标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

压力管应标注管中心标高

沟渠和重力管应标注沟(管)内底标高

2

管径

公称直径：DN，常用于金属管材。

如铸铁管DN25

外径：D×δ，常用于不锈钢管、无缝钢管。

如不锈钢管D108×4

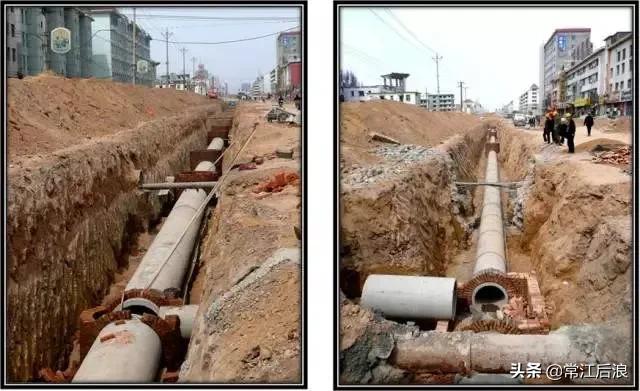

内径：d，常用于混凝土管、陶土管等。

如钢筋混凝土管d300

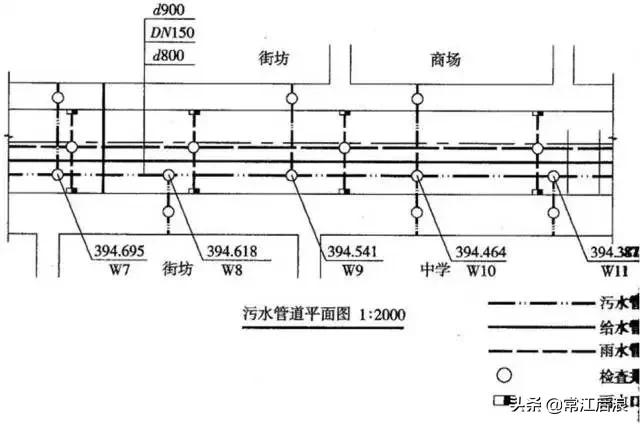

二、平面图

图示内容

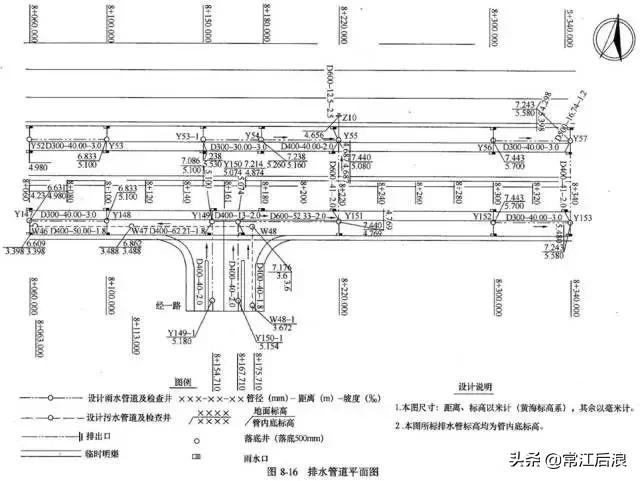

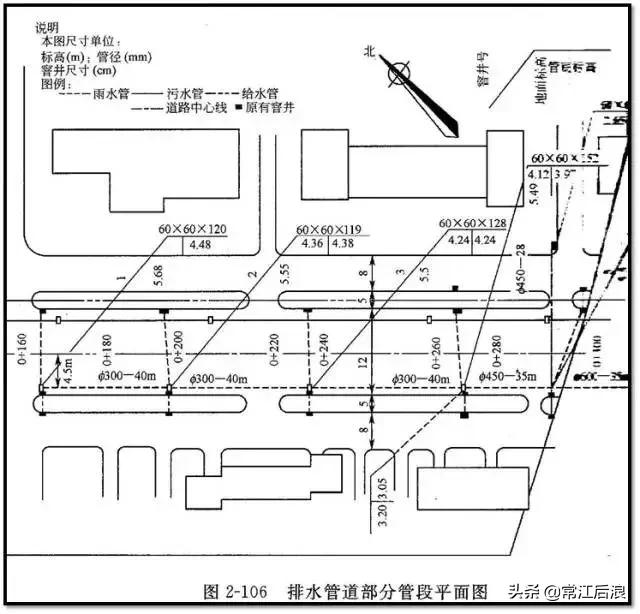

表明管道的平面位置，管道直径、长度、坡度，检查井位置、编号，水流方向等。

比例：1：500或1:1000,与道路施工图一致。

方位：坐标网或指北针

道路平面图：中心线、边线、桩号等

管线：雨水Y、污水W、给水J，以不同的线型表示。

附属构筑物：图例表示并编号，如W5，5号污水检查井。

标高：地面标高和管道标高

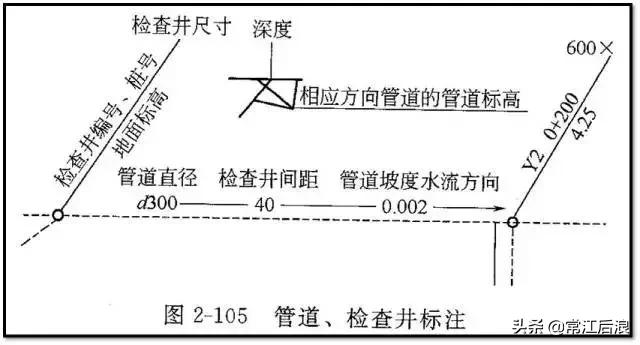

管道：直径、长度、坡度、流向。图2－105

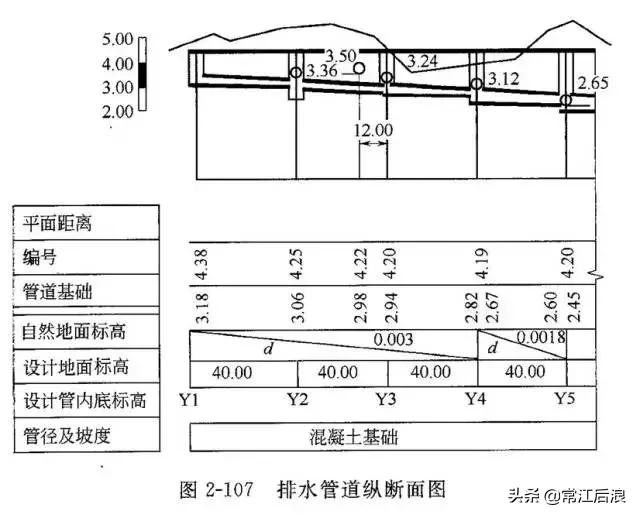

三、纵断面图

图示内容

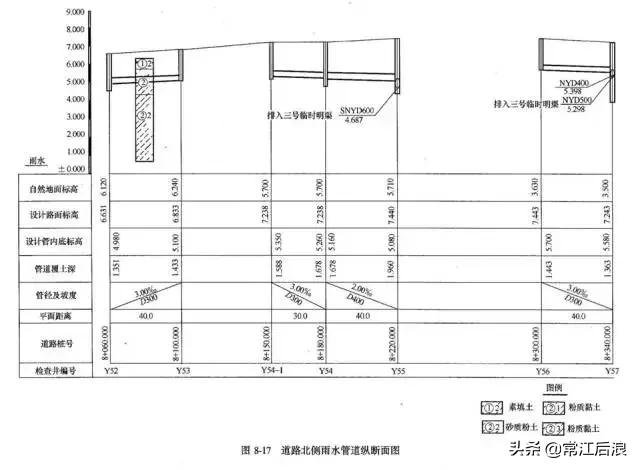

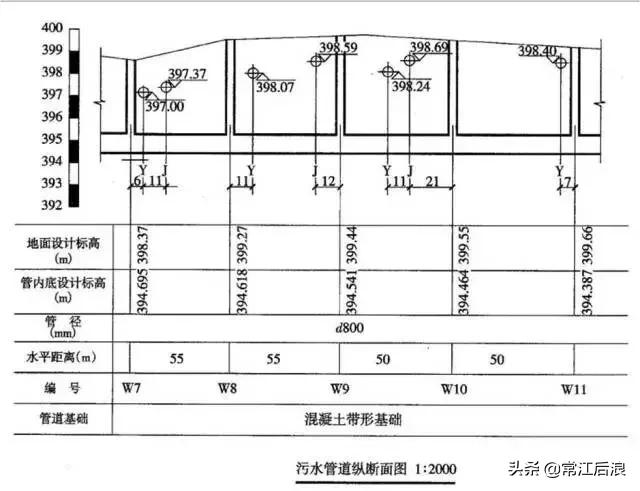

表示地面起伏情况、管道敷设深度、管道直径及坡度、与其他管道交接情况。

横向表示长度、竖向表示管径与标高。

图样部分

比例：竖向比例常为横向比例的10倍n线形：粗双线—管道、粗实线—地面、双竖线—检查井。

支管标注：SYD400—方位、代号、管径。即表示由南向接入的直径400mm的雨水管道。

图表部分

编号：检查井编号

平面距离：相邻检查井的中心距离

管径及坡度：当管径与坡度不变时，可只标一个

管道标高：排水管是指检查井进、出口管道内底标高

设计路面标高：由道路中线设计标高、道路横坡、检查井距道路中心线的距离而推算。

原地面标高：原始自然地面。

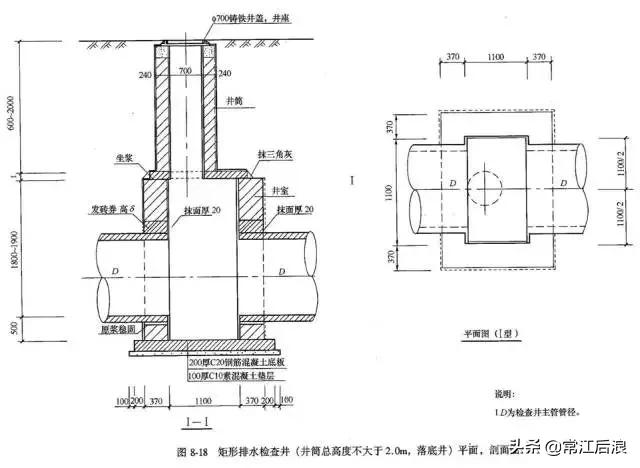

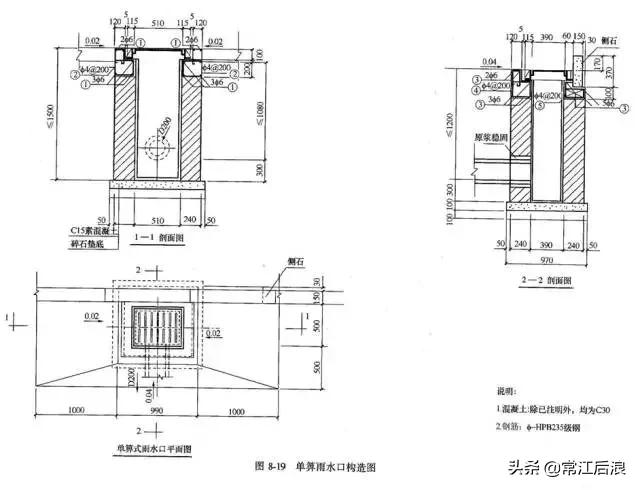

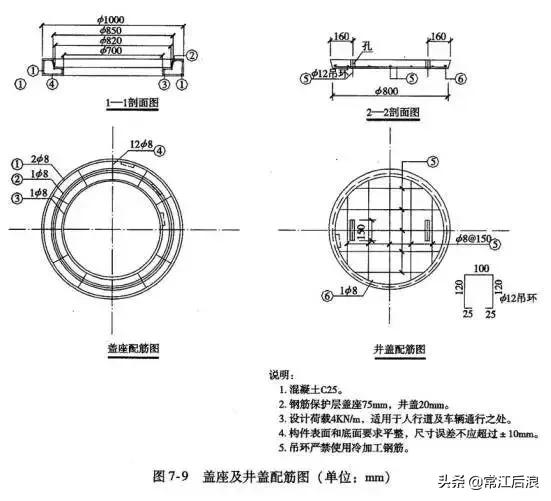

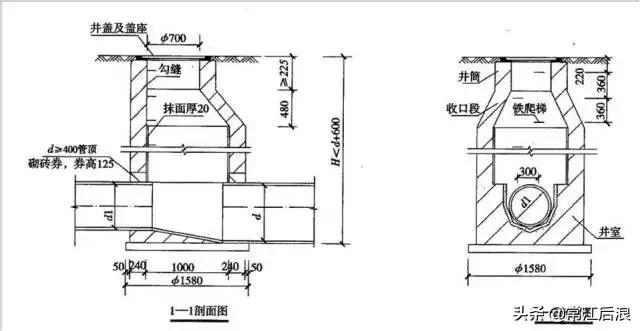

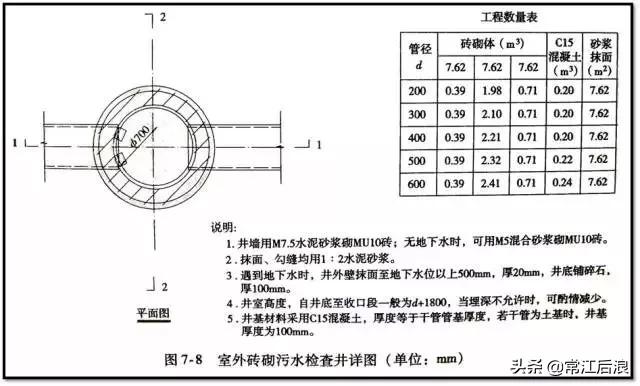

四、构筑物详图
