实现数据滚动显示_Excel 用滚动条控制的动态图表

今天再教一个新的控件的运用，比如用滚动条控制的动态图表。

案例：

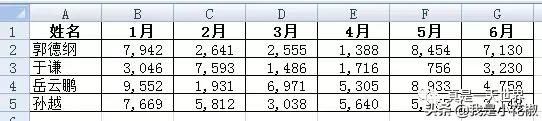

将以下数据表做成用滚动条动态控制的图表，效果如图二。

解决方案：

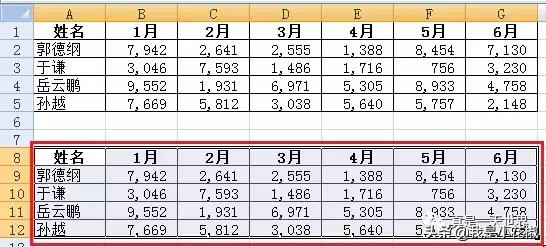

1. 将整个表格复制、粘贴到原表格下方

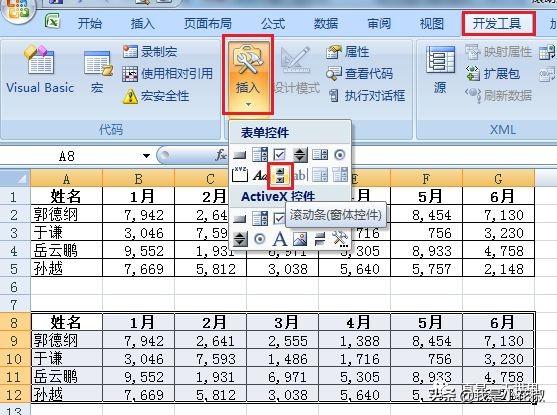

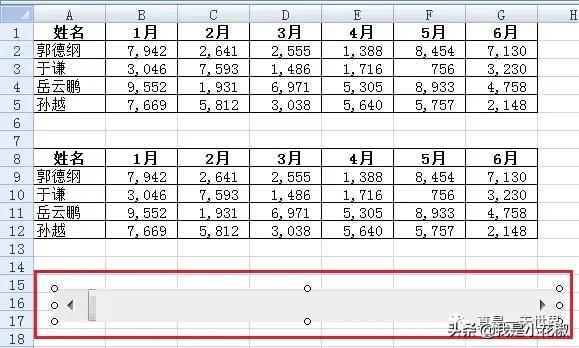

2. 点击菜单栏的“开发工具” -->“插入”-->“滚动条”，滚动条就会出现

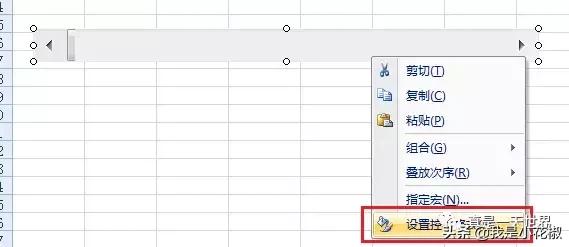

3. 右键单击滚动条 --> 选择“设置控件格式”

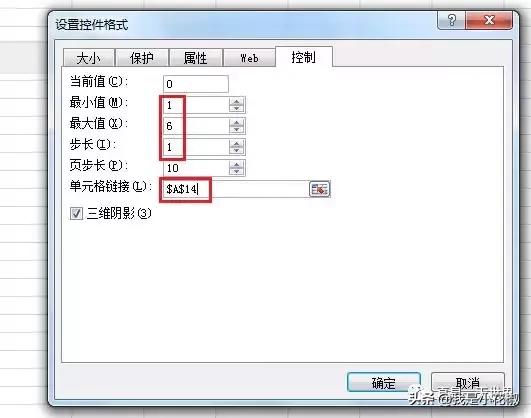

4. 设置如下，其他用默认值：

• 最小值：1
• 最大值：6(因为本例一共 6 个月)
• 步长：1
• 单元格链接：指定一个自己方便的位置

5. 现在滚动条的设置已经完成，点击左右箭头，单元格链接的数字会随之变化

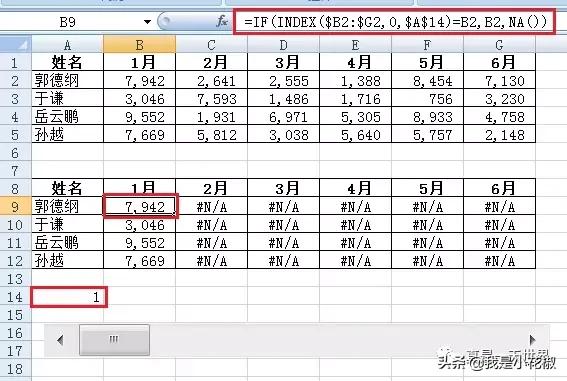

6. 在 B9 中输入以下公式，向右向下拖动：

=IF(INDEX($B2:$G2,0,$A$14)=B2,B2,NA())

公式解释：

• INDEX($B2:$G2,0,$A$14)：查找 $B2:$G2 中的第 $A$14 列
• 如果上述值 = B2，那就显示该值
• 否则，就显示 NA

* 用 NA() 函数的用意是为了让没有选中的列在制作图表的时候不显示线条，否则的话，线条还是会出现，显示 0 值，就达不到我们需要的动态图效果了

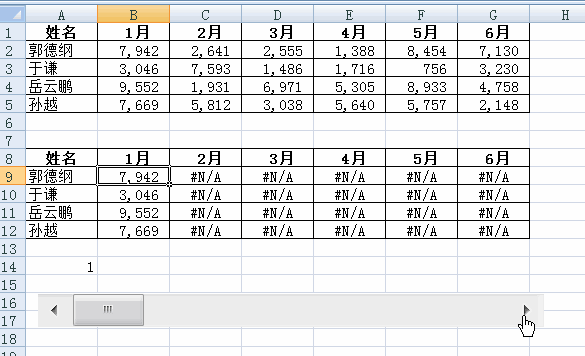

7. 这是左右拖动滚动条时，公式表格中的数据变化效果

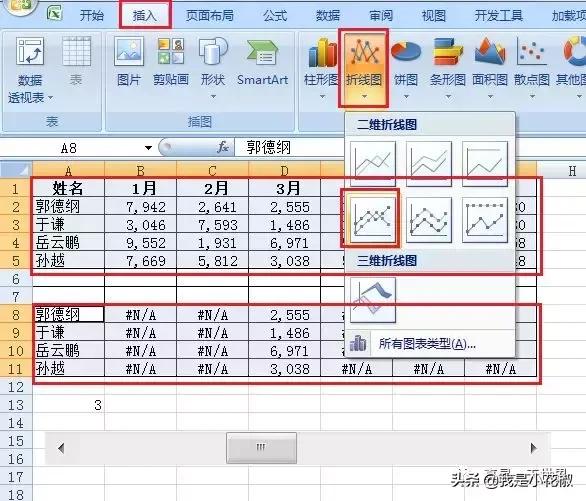

8. 现在数据部分已经完成，开始做折线图：

• 复选红框部分的数据区域：按住 Ctrl 键，用鼠标选择，即可实现
• 点击菜单栏的“插入”-->“折线图”--> 选择“带数据标记的折线图”

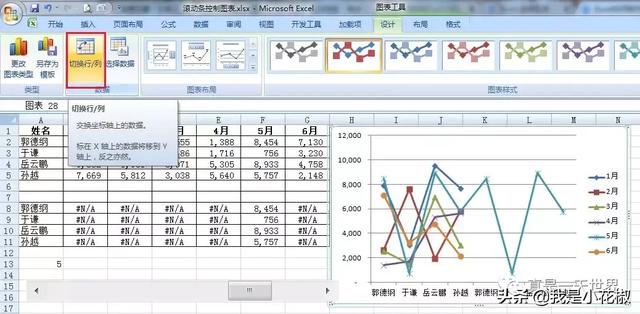

9. 点击菜单栏的“切换行列”，将人名放到横轴

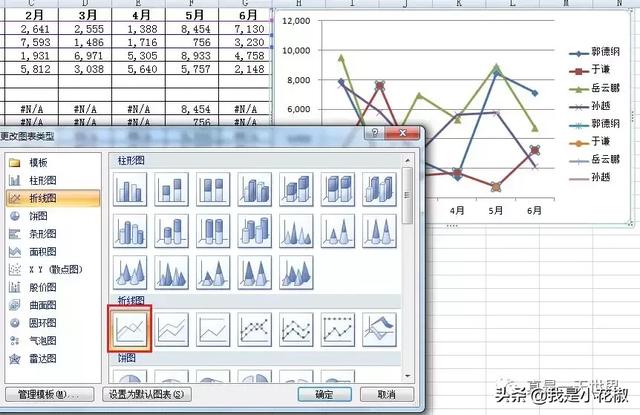

10. 依次选中第 2 到第 5 行数据对应的折线图 --> 右键单击 --> 选择“折线图”

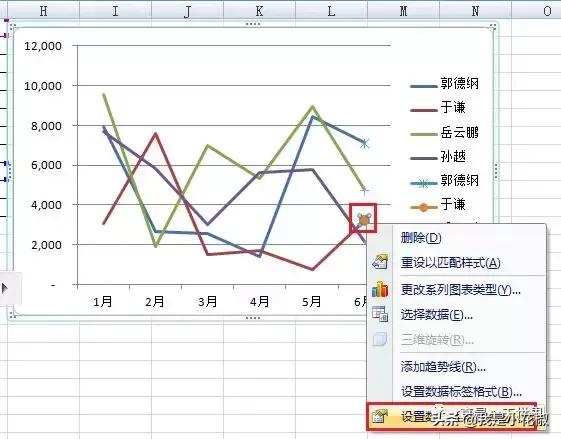

11. 依次选中第 8 到第 11 行数据对应的折线图 --> 右键单击 --> 选择“设置数据系列格式”

12. 在弹出的对话框中选择“数据标记选项”-->“内置” --> 输入需要的大小，比如本例我用 27

13. 设置完成后，圆点就变大了。依样完成第 8 到第 11 行数据对应的所有折线设置，然后删除网格线

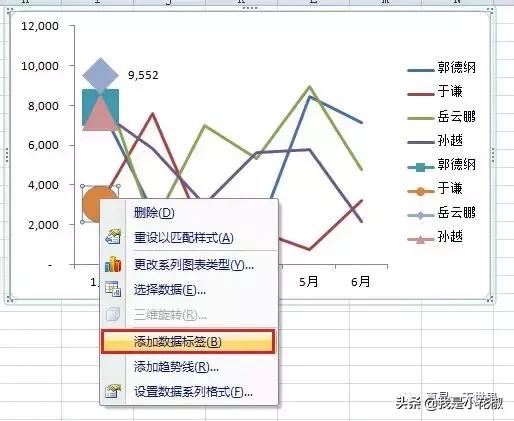

14. 右键单击第 8 到第 11 行数据对应的折线 --> 选择“添加数据标签”，给动态折线依次加上数据标签

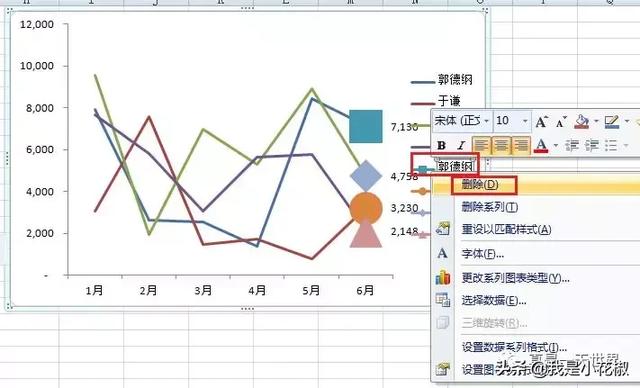

15. 现在我们把图例格式中重复的人名删除：依次选中要删除的人名 --> 右键单击 --> 点击“删除”

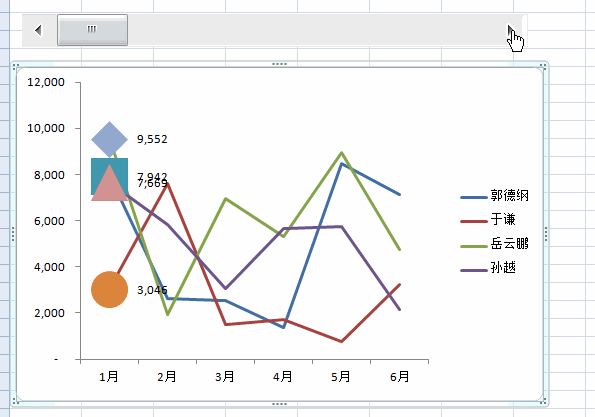

16. 现在就已经完成了，以下就是实际应用效果
