本实用新型涉及计算机技术领域，尤其涉及一种计算机控制面板。

背景技术：

当前，计算机主机机箱的前面板通常都有控制开关和状态指示灯，以方便用户了解计算机的基本状态及做出直接的控制，例如，控制开关通常包括电源开关和复位开关，状态指示灯通常包括硬盘状态指示灯和电源状态指示灯。

传统的计算机的电源开关、复位开关、硬盘状态指示灯和电源状态指示灯是利用4个部件来实现，并分别作为独立部件在计算机组装时分别对应各自机箱开口位置安装固定。

在实现本实用新型的过程中，发明人发现现有技术中至少存在如下技术问题：

现有的计算机的控制开关及状态指示灯的空间占用多，即需要4个安装位置，而且安装工序多，即需要4次安装，而且，状态指示灯及控制开关的丝印需要每台机箱单独制作。由此可见，现有的计算机控制开关及状态指示灯的安装复杂且费时费力，生产效率低。

技术实现要素：

本实用新型提供的计算机控制面板，通过对控制开关与状态指示灯进行集成设计，使得成为一个安装部件，其结构简单，安装方便，从而能够节省安装时的人力成本和时间成本。

本实用新型提供一种计算机控制面板，所述计算机控制面板包括外壳、位于所述外壳内的PCB电路板、设置于所述PCB电路板上第一区域内的电源开关、电源状态指示灯和硬盘状态指示灯以及设置于所述PCB电路板上第二区域内的复位开关和待机状态指示灯。

可选地，所述外壳包括第一壳体和第二壳体，其中，所述PCB电路板固定在所述第一壳体内部，所述第二壳体与所述第一壳体固定连接，以使得所述PCB 电路板上的第一区域和第二区域分别通过所述第二壳体的第一裸露部分和第二裸露部分外露出来。

可选地，所述外壳还包括印刷有电源开关符号丝印和硬盘符号丝印的第一弹性盖以及印刷有复位开关符号丝印和待机符号丝印的第二弹性盖，其中，所述第一弹性盖和所述第二弹性盖分别用于覆盖所述第一裸露部分和所述第二裸露部分。

可选地，所述弹性盖为软橡胶盖或者软塑胶盖。

可选地，所述电源开关和所述复位开关均为贴片式微动开关。

可选地，所述电源状态指示灯、所述硬盘状态指示灯和所述待机状态指示灯均为贴片式LED灯。

本实用新型实施例提供的计算机控制面板，包括外壳、位于所述外壳内的 PCB电路板、设置于所述PCB电路板上第一区域内的电源开关、电源状态指示灯和硬盘状态指示灯以及设置于所述PCB电路板上第二区域内的复位开关和待机状态指示灯。与现有技术相比，本实用新型提供的计算机控制面板通过对控制开关与状态指示灯进行集成设计，使得成为一个安装部件，其结构简单，安装方便，即只需一次固定安装即可，从而能够节省安装时的人力成本和时间成本。

附图说明

图1为本实用新型一实施例计算机控制面板的结构示意图；

图2(a)和图2(b)为图1中外壳的结构示意图。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供一种计算机控制面板，如图1所示，所述计算机控制面板包括外壳1、位于所述外壳内的PCB电路板2、设置于所述PCB电路板2上第一区域21内的电源开关3、电源状态指示灯4和硬盘状态指示灯5以及设置于所述PCB电路板上第二区域22内的复位开关6和待机状态指示灯7。

本实用新型实施例提供计算机控制面板，包括外壳、位于所述外壳内的PCB 电路板、设置于所述PCB电路板上第一区域内的电源开关、电源状态指示灯和硬盘状态指示灯以及设置于所述PCB电路板上第二区域内的复位开关和待机状态指示灯。与现有技术相比，本实用新型提供的计算机控制面板通过对控制开关与状态指示灯进行集成设计，使得成为一个安装部件，其结构简单，安装方便，即只需一次固定安装即可，从而能够节省安装时的人力成本和时间成本。

可选地，所述电源开关3和所述复位开关6均为贴片式微动开关。

可选地，所述电源状态指示灯4、所述硬盘状态指示灯5和所述待机状态指示灯7均为贴片式LED灯。

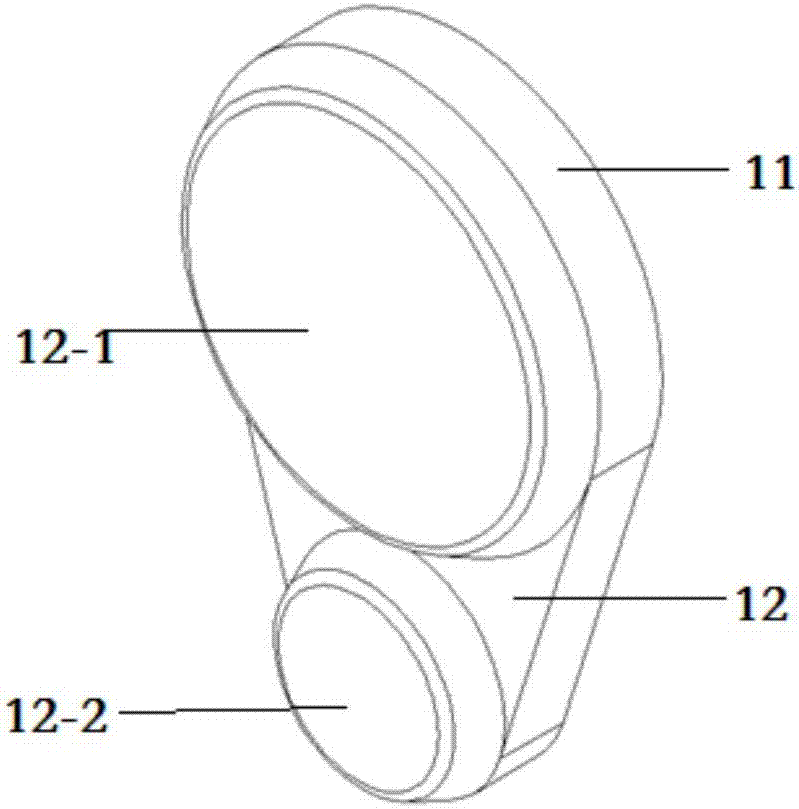

进一步地，如图2(a)和图2(b)所示，为所述外壳1的结构示意图，如图2(a)所示，所述外壳1包括第一壳体11和第二壳体12，其中，所述PCB 电路板2(图中未示出)固定在所述第一壳体11内部，所述第二壳体与所述第一壳体固定连接，以使得所述PCB电路板2上的第一区域21和第二区域22分别通过所述第二壳体的第一裸露部分12-1和第二裸露部分12-2外露出来。

如图2(b)所示，所述外壳1还包括印刷有电源开关符号丝印13-1和硬盘符号丝印13-2的第一弹性盖13和印刷有复位开关符号丝印14-1和待机符号丝印14-2的第二弹性盖14，其中，所述第一弹性盖13和所述第二弹性盖14分别用于覆盖所述第二壳体12的所述第一裸露部分12-1和所述第二裸露部分12-2。

其中，所述弹性盖为软橡胶盖或者软塑胶盖。

另外，图2(a)和图2(b)所示的计算机控制面板的外壳仅仅是一个示例性说明，外壳的形状不限于此，还可以采用其他形状的外壳。

由此可见，本实用新型提供的计算机控制面板，与现有技术相比，一方面通过对控制开关与状态指示灯进行集成设计，使得成为一个安装部件，其结构简单，安装方便，即只需一次固定安装即可，从而能够节省安装时的人力成本和时间成本；另一方面，本实用新型提供的计算机控制面板上印刷有控制开关符号丝印和状态指示灯符号丝印，从而无需在每台计算机主机机箱上单独制作符号丝印，从而能够进一步节省计算机主机机箱设计时的人力成本和时间成本。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，可轻易想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求的保护范围为准。
