在制作该项目的过程中,我们试图确保该项目对你来说是最好的指南,以便在你想要制作自己的ECG时为你提供帮助,因此我们希望该项目包含所需的文档。
拿到从PCB厂定制的PCB来改善电子设备的外观后,该项目特别容易制作,并且本指南中有足够的文档和代码可让你轻松创建Arduino Heart脉冲显示。我们仅用了3天就完成了这个项目,其中用了两天获得了所有必需的零件并完成了硬件的制作和组装,然后我们准备了适合我们项目的代码并开始测试和调整。
你将从这个视频中学到:

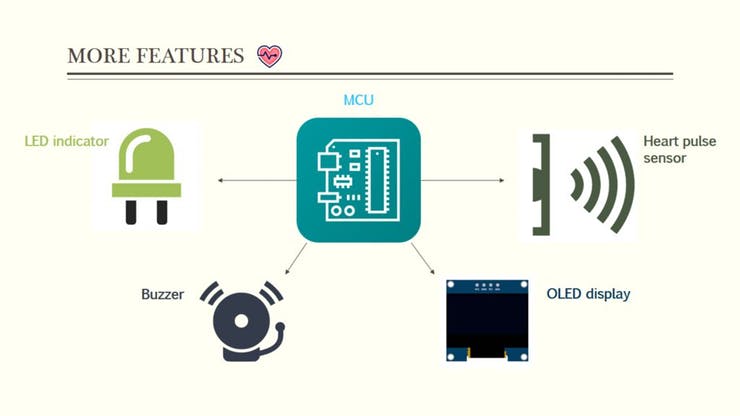

根据项目的功能为其选择正确的硬件。
了解心脏脉冲传感器技术。
准备电路图以连接所有所选组件。
组装所有项目零件(设备盒和电子组件)。
启动你自己的心脏脉冲设备。

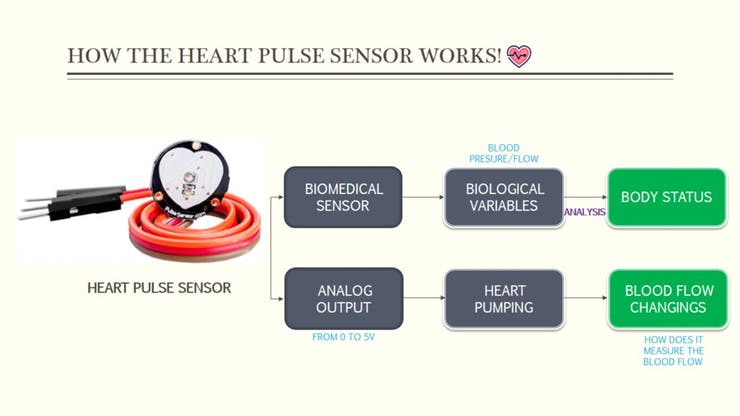

步骤1:心脏脉搏传感器的工作原理!
心电图检查是产生心电图(ECG或EKG)的过程,即使用放置在皮肤上的电极来记录心电活动的电压曲线(随时间变化的曲线图)。电极检测到微小的电变化,这是在每个心动周期(心跳)期间心肌去极化然后再去极化的结果。”
在我们的例子中,我们不使用电极,而是使用红外传感器,心脏脉冲传感器是一种生物医学传感器,
表示它使用一些 生物学和生理变量 来指示身体的状态。
说到变量,我们的传感器有一个模拟输出,从0V到5V,该输出指示心脏将要泵送多少血流量/压力,但是该传感器如何测量这些血流量的变化!
该传感器使用投射到您皮肤上的红外二极管发出的红外信号。皮肤下有毛细血管。每次您的心脏跳动时,血液流量/压力都会有小幅增加。这会使毛细血管略微肿胀,然后填充的毛细血管稍稍反射红外线。设备上的红外检测器可以感应到不同的反射红外电平,并放大测量的信号,并将其转换为可解释的电压信号,然后可以将其发送到Arduino MCU等任何微控制器。
