matlab 中图的大小_MATLAB画图之自定义图片大小

解决问题：使用MATLAB的plot函数画图时弹出图片的大小和位置修改。

MATLAB画图的几个概念：

screen: 屏幕；

figure: 弹出来的对话框；figure变化，screen不会变化；screen变化，figure不会变化；

axes: figure 中的图像，axes的大小取决于figure，figure大小变化，axes大小也会变化；

set(gcf, ……): 对figure大小和位置进行设置；

set(gca, ……): 对axes大小和位置进行设置；

一、自定义figure的大小和位置

程序：

clear;

clc;

close all;

t = 0:0.001:10;

y1 = sin(t);

figure(1);

plot(t,y1);

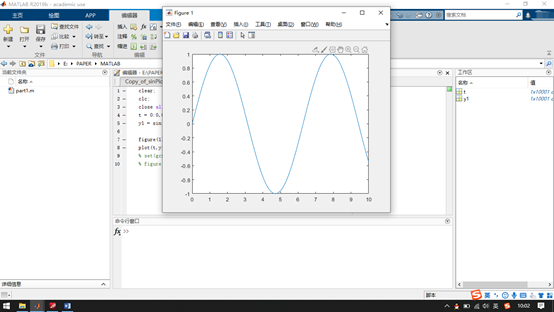

程序运行结果：

默认情况下，figure大致在screen的正中间，大致为一个方形(具体参数没有深究)，如果我们想要自定义figure在screen的位置和大小，有两种方法可以实现。

第一种方法：在声明figure时定义大小，将上述程序修改为：

clear;

clc;

close all;

t = 0:0.001:10;

y1 = sin(t);

figure('Units','centimeter','Position',[5 5 7 3.5]);

plot(t,y1);

其中'Units','centimeter' 用来定义单位；'Position',[5 5 7 3.5]用来定义位置。

[5 5 7 3.5]表示为[x0 y0 width height]

X0, y0: 表示figure左下角在screen中的位置，参考位置是screen左下角；

Width, height: 表示figure的宽和高的大小。

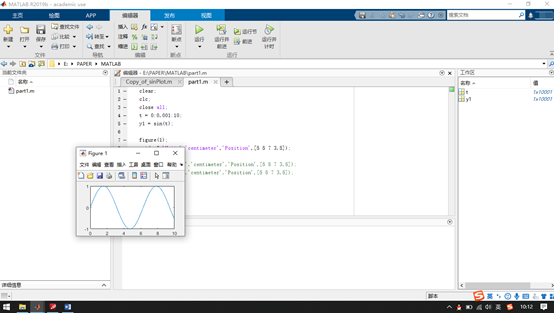

程序运行结果：

第二种方法：使用set(gcf, ……)命令，将上述程序修改为：

clear;

clc;

close all;

t = 0:0.001:10;

y1 = sin(t);

figure(1);

set(gcf,'Units','centimeter','Position',[5 5 7 3.5]);

plot(t,y1);

单位和位置的定义方式同第一种方法，程序运行结果为：

二、 自定义figure中图像的大小和位置

使用set(gca, ……)指令，该指令设置的是图的坐标线axes的位置及大小，并不是坐标线标注的位置。

将上述程序修改为：

clear;

clc;

close all;

t = 0:0.001:10;

y1 = sin(t);

figure(1);

set(gcf,'Units','centimeter','Position',[5 5 7 3.5]);

set(gca,'position',[0.3,0.2,0.5,0.6]);

plot(t,y1);

该指令中的单位为相对值，其中0.3，0.2表示axes的左下角在figure中的距离为figure的宽度×0.3和figure的高度×0.2；

0.5和0.6表示axes的宽度和高度分别为figure的宽度×0.5和figure的高度×0.6。

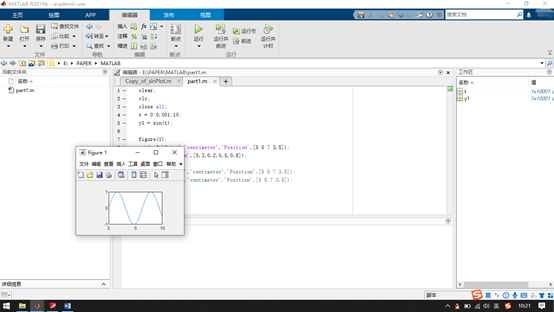

程序运行结果为：
