摩擦力特点用计算机绘制出,3．在研究摩擦力特点的实验中.将木块放在水平长木板上.如图a所示.用力沿水平方向拉木块.拉力从0开始逐渐增大．分别用力传感器采集拉力和木块所受到的摩擦力.并用计算机绘制出摩擦...

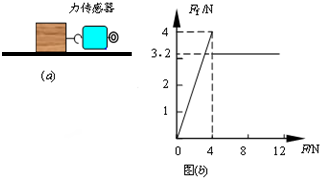

3．在研究摩擦力特点的实验中.将木块放在水平长木板上.如图a所示.用力沿水平方向拉木块.拉力从0开始逐渐增大．分别用力传感器采集拉力和木块所受到的摩擦力.并用计算机绘制出摩擦力f 随拉力F的变化图像.如图b所示．已知木块质量为0.78kg．取重力加速度g=10m/s2.sin37°=0.60.cos37°=0.80． (1)求木块与长木板间的动摩擦因数． (2)若木块在与水平方向成37°角斜向右上方的恒定拉力F作用下.以a=2.0m/s2的加速度从静止开始做匀变速直线运动.如图c所示．拉力大小应为多大? 中力作用2s后撤去拉力F.求:整个运动过程中摩擦力对木块做的功． 解:图可知.木块所受到的滑动摩擦力f =3.12N 由f =μN 得:μ====0.4 (2)物体受重力G.支持力N.拉力F和摩擦力f作用．将F分解为水平和竖直两方向.根据牛顿运动定律得: Fcosθ-f=ma Fsinθ +N= mg f =μN 联立各式得:F=4.5N (3) 全过程应用动能定理得: WF+Wf=0 WF=Fs1cosθ s1= 代入数据得Wf =-14.4J【查看更多】

题目列表(包括答案和解析)

在研究摩擦力特点的实验中，将木块放在水平长木板上，如图a所示，用力沿水平方向拉木块，拉力从0开始逐渐增大．分别用力传感器采集拉力和木块所受到的摩擦力，并用计算机绘制出摩擦力Ff随拉力F的变化图象，如图b所示．已知木块质量为0.8kg．取重力加速度g=10m/s2．则木块与长木板间的动摩擦因数为(　　)

A．0.2

B．0.4

C．0.6

D．0.8

在研究摩擦力特点的实验中，将木块放在水平长木板上，如图甲所示，用力沿水平方向拉木块，拉力从0开始逐渐增大．用特殊的测力仪器测出拉力和摩擦力，并绘制出摩擦力Ff随拉力F变化的图象，如图乙所示．已知木块质量为2kg，取g=10m/s2．

(1)求木块与长木板间的动摩擦因数；

(2)若将实验中的长木板与水平方向成37°角放置，将木块置于其上，木块在平行于木板的恒力F作用下，从静止开始向上做匀变速直线运动，沿斜面向上运动4m，速度达到4m/s，求此拉力F的大小．(sin37°=0.6，cos37°=0.8)

在研究摩擦力特点的实验中，将木块放在水平长木板上如图(a)所示，用力沿水平方向拉木块，拉力从0开始逐渐增大，分别用力传感器采集拉力和木块所受到的摩擦力，并用计算机绘制出摩擦力Ff随拉力F的变化图象如图(b)所示．已知木块的质量为0.78kg，取重力加速度g=10m/s2求：

(1)木块受到的最大静摩擦力

(2)木块与长木板间的动摩擦因数．

在研究摩擦力特点的实验中，将木块放在水平长木板上，如图17甲所示，用力沿水平方向拉木块，拉力从0开始逐渐增大。分别用力传感器采集拉力和木块受到的摩擦力，并用计算机绘制出摩擦力f随拉力F的变化图象，如图17所示。已知木块质量为0.78kg.取重力加速度g=10m/s2,sin37º=0.60,cos37º=0.80.

(1)求木块与长木板间的动摩擦因数.

(2)若将实验中的长木板与水平方向成37º角放置，将木块置于其上，在平行于木板的恒定拉力F作用下，以a=2.0m/s2的加速度从静止开始向上做匀变速直线运动，如图17丙所示.求拉力应为多大 ？

在研究摩擦力特点的实验中，将木块放在水平长木板上，如图a所示，用力沿水平方向拉木块，拉力从0开始逐渐增大．分别用力传感器采集拉力和木块所受到的摩擦力，并用计算机绘制出摩擦力Ff随拉力F的变化图像，如图b所示．已知木块质量为0.78kg．取重力加速度g=10m/s2，sin37°=0.60，cos37°=0.80．

(1)求木块与长木板间的动摩擦因数．

(2)若木块在与水平方向成37°角斜向右上方的恒定拉力F作用下，以a=2.0m/s2的加速度从静止开始做匀变速直线运动，如图c所示．拉力大小应为多大？

(3)在(2)中力作用2s后撤去拉力F，求运动过程中摩擦力对木块做的功．
